Únava způsobená aerodynamickým účinkem odtržení vírů ve vysokých trubkových sloupech

Došlo k neustálému rozvoji statiky konstrukcí, který umožnil vývoj stále inovativnějších a efektivnějších řešení. Tento vývoj usnadnil navrhování pružnějších, lehčích a optimalizovanějších konstrukcí, které dokáží reagovat na rostoucí funkční a architektonické požadavky. Tyto pokroky však přinesly i nové výzvy, mezi nimiž vyniká únava konstrukcí způsobená cyklickým zatížením, kumulativním jevem, jehož včasná detekce je obzvláště složitá.

Autor	Begoña Luna García
Univerzita	Vyšší technická škola inženýrství, Loyola University Andalusie, Španělsko

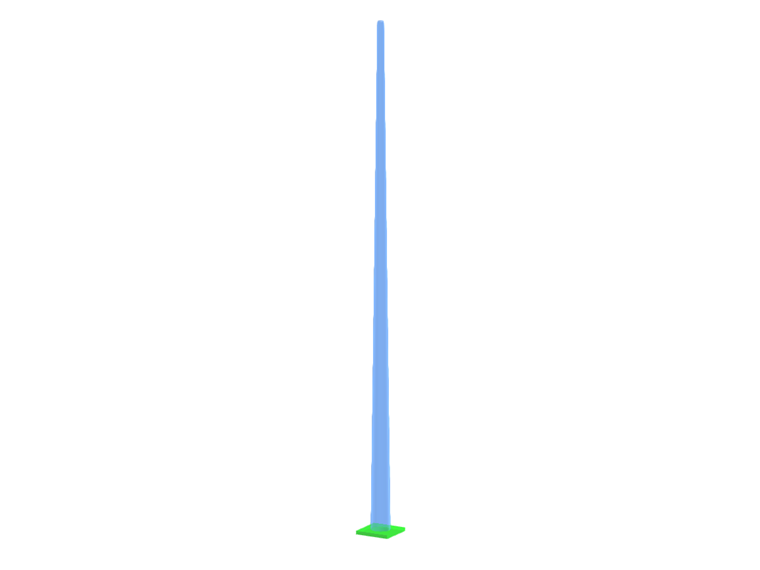

Vizualizace vysokého ocelového trubkového sloupu navrženého pro městské osvětlení.

Model ocelového sloupu veřejného osvětlení

U konstrukcí vystavených proměnným zatížením (jako je vítr, doprava nebo okolní vibrace) představuje únava degradační mechanismus, který se může vyvinout, i když napětí zůstávají pod mezí kluzu materiálu. Opakování těchto zatížení v průběhu času může vést k vytváření mikrotrhlin, které při šíření vážně ohrožují nosnou kapacitu systému. Jde-li o pomalý proces bez zjevných příznaků v jeho raných fázích, představuje těžko detekovatelnou a často podceňovanou hrozbu.

Interakce mezi prouděním vzduchu a konstrukčními prvky jednoduché geometrie, jako jsou svislé válcové sloupy, může vyvolávat významné aeroelastické jevy. Mezi nimi vyniká odtržení vírů (vortex shedding) svou schopností vyvolat cyklické příčné vibrace. I když se tyto oscilace mohou z hlediska statiky zdát neškodné, jejich opakovaná povaha může vyvolat významné kumulativní efekty.

Vývoj nástrojů pro strukturální simulaci, jako je RFEM, spolu s pokroky v normách, jako je Eurokód 1, část 1-4, nyní umožňuje přesnější hodnocení dynamických účinků větru na štíhlé konstrukce. Tyto nástroje umožňují analýzu chování při aerodynamických zatíženích, odhad poškození únavou a předpověď životnosti, s přihlédnutím k proměnným jako je typ větru, frekvence vibrací a vlastnosti materiálu.

Tato bakalářská práce analyzuje fenomén únava konstrukcí indukovaný odtržením vírů v osvětlovacích sloupech, aplikováním normativních kritérií a nástrojů pro numerické modelování. Bude simulována dynamická odezva konstrukce a odhadováno kumulované poškození v průběhu času. Cílem je nejen prohloubit pochopení tohoto fenoménu, ale také přispět k bezpečnějšímu, efektivnějšímu a trvanlivějšímu designu konstrukce, odpovídajícím aktuálním požadavkům na udržitelnost a spolehlivost.

Odkazy

Stahování

Dokončená bakalářská práce

3,78 MB

;
