ASCE 7-22 y NBC 2020 Consideraciones sísmicas P-Delta en RFEM 6

La norma ASCE 7-22 [1], secc. 12.9.1.6 especifica cuándo se deben considerar los efectos P-delta al ejecutar un análisis de espectro de respuesta modal para el cálculo sísmico. En el NBC 2020 [2], Enviado. 4.1.8.3.8.c proporciona solo un breve requisito de que se deben considerar los efectos de balanceo debidos a la interacción de las cargas de gravedad con la estructura deformada. Por lo tanto, puede haber situaciones en las que se deban considerar los efectos de segundo orden, también conocidos como P-delta, al realizar un análisis sísmico.

ASCE 7-22 y efectos P-Delta

Norma ASCE 7-22 [1], sec. 12.9.1.6 hace referencia además a la sección 12.8.7 [1], que establece que no es necesario considerar P-delta cuando el coeficiente de estabilidad (θ) determinado por la ecuación siguiente es igual o menor que 0,10.

La norma continúa indicando que θ no debe exceder el menor deθmax, dado por la siguiente ecuación, ya que la estructura es potencialmente insegura y se debe rediseñar.

Cuando 0.10 < θ ≤ θmax, se permite que los desplazamientos y los esfuerzos en las barras se multipliquen por un factor de 1.0/(1-θ). Alternativamente, los efectos P-delta se pueden incluir en un análisis automatizado, donde las limitaciones de θmax aún son aplicables.

NBC 2020 y efectos P-Delta

En Enviado. 4.1.8.3.8.c de NBC 2020 [2], solo se da un breve requisito de que se deben considerar los efectos de balanceo debidos a la interacción de las cargas de gravedad con la estructura deformada. Sin embargo, el comentario de NBC 2015 [3] ofrece una explicación adicional similar a la norma ASCE 7 donde el factor de estabilidad (θx) en el nivelx se debe calcular con la ecuación dada a continuación.

Cuandoθx es menor que 0,10, se pueden ignorar los efectos P-delta. Cuandoθx es mayor que 0,40, la estructura se debe rediseñar ya que se considera insegura durante terremotos extremos. Para 0,10 ≤ θx ≤ 0,40, los esfuerzos y momentos sísmicos inducidos se pueden multiplicar por un factor de amplificación de (1+θx ) para considerar P-delta. No es necesario aplicar este factor de amplificación a los desplazamientos.

Consideración aproximada de los efectos P-Delta con los factores de amplificación

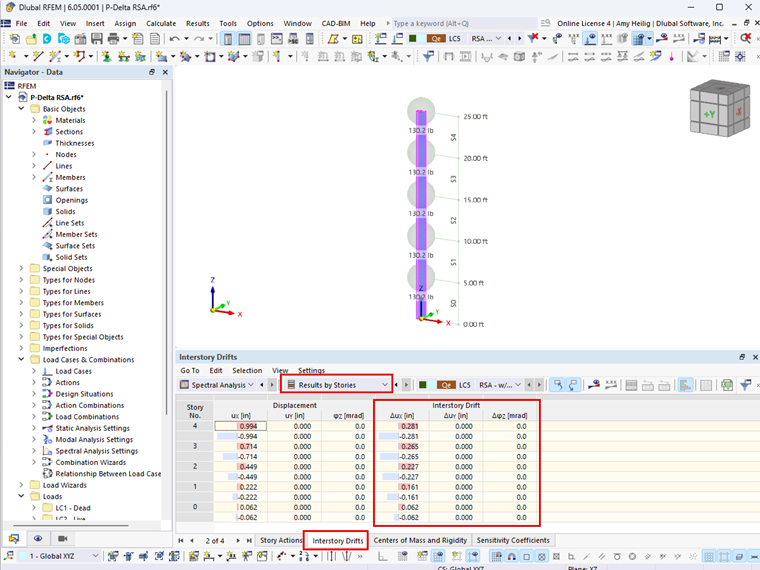

El valor del factor de estabilidad se debe calcular en ambas direcciones horizontales ortogonales para determinar si P-delta es un problema. La deriva de la planta requerida, Δ, necesaria para calcular el coeficiente de estabilidad tanto en ASCE 7-22 como en NBC 2020, ahora se proporciona automáticamente en RFEM 6 con el complemento Cálculo de edificios. Cada nivel de la planta incluirá la deriva de la planta relevante en la salida de resultados de la tabla como se muestra en la Imagen 01.

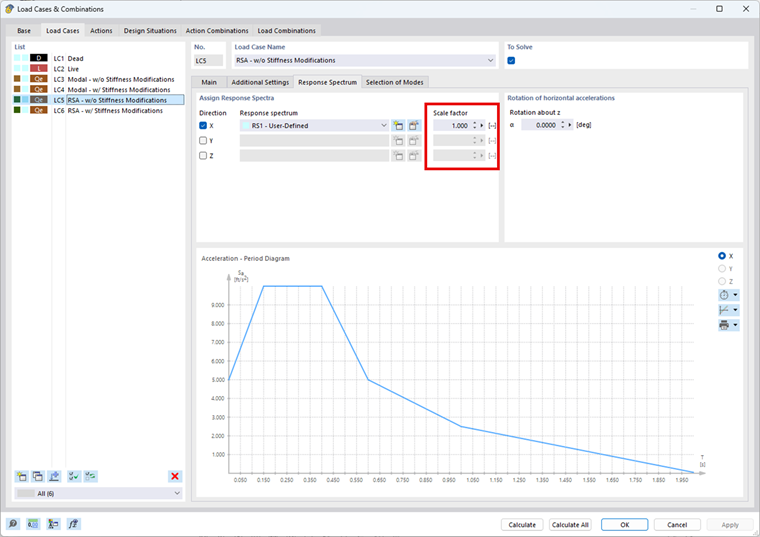

Si una o ambas direcciones requieren que se consideren los efectos de segundo orden dentro de los rangos dados, el factor 1.0/(1-θ) de ASCE 7-22 o (1+θx ) de NBC 2020 se puede considerar fácilmente en RFEM 6 y el complemento Análisis del espectro de respuesta. Todos los esfuerzos y/o deformaciones resultantes se multiplican por el valor establecido.

Consideración más precisa de los efectos P-Delta con la matriz de rigidez geométrica

Aunque los efectos secundarios se pueden estimar con los factores de amplificación anteriores, este es un enfoque más conservador. Para escenarios donde se producen grandes desplazamientos de pisos o se deben calcular los efectos P-delta con un enfoque más exacto, la influencia de las fuerzas axiles se puede activar en el complemento Análisis del espectro de respuesta.

Cuando se ejecuta un análisis dinámico, los cálculos iterativos no lineales típicos para los efectos de segundo orden ya no se pueden aplicar si se considera un análisis estático. El problema se debe linealizar, lo que se lleva a cabo activando la matriz de rigidez geométrica durante el análisis. Con este enfoque, se supone que las cargas verticales no cambian debido a los efectos horizontales y que las deformaciones son pequeñas en comparación con las dimensiones generales de la estructura [2].

El concepto detrás de la matriz de rigidez geométrica es el efecto de refuerzo de la tensión. Los esfuerzos axiles de tracción conducen a una rigidez a la flexión mayor de una barra mientras que los esfuerzos axiles de compresión conducirán a una rigidez a la flexión reducida. Esto se puede transferir fácilmente con el ejemplo de un cable o varilla delgada. Cuando la barra experimenta un esfuerzo de tracción, la rigidez a flexión es considerablemente mayor que cuando la barra se somete a un esfuerzo de compresión. En el caso de la compresión, la barra tiene muy poca rigidez de flexión, si es que la hay, para soportar una carga lateral aplicada.

La matriz de rigidez geométrica Kg se puede derivar de las condiciones de equilibrio estático.

Para simplificar, solo se muestran los grados de libertad del desplazamiento horizontal. La derivación que se muestra se basa en el enfoque del momento de vuelco debido a la aplicación del desplazamiento lineal. Esta es una simplificación para el elemento de flexión y una hipótesis precisa para el elemento de cercha. Observe que la matriz depende únicamente de la longitud del elemento y del esfuerzo axil.

Se puede obtener una determinación más precisa de la matriz de rigidez geométrica para las barras de flexión utilizando la aproximación de desplazamiento cúbico o la solución analítica de la ecuación diferencial de la línea de flexión. Werkle [4] proporciona más información sobre la teoría y las derivaciones.

La matriz de rigidez geométrica Kg se agrega a la matriz de rigidez del sistema K y, por lo tanto, se obtiene la matriz de rigidez modificada Kmod :

Kmod = K + Kg

En el caso de los esfuerzos normales de compresión, esto conlleva a la reducción de la rigidez.

Ejemplo de modificación de la rigidez geométrica P-Delta en RFEM 6

La aplicación de la reducción de la rigidez utilizando la matriz de rigidez geométrica para considerar los efectos de segundo orden (P-Delta) en un análisis del espectro de respuesta se lleva a cabo con una estructura simple en voladizo en RFEM 6. La barra tiene una sección W 12x26 y un material A992 con Iy = 204 in4 y E = 29 000 ksi. Cada uno de los (5) niveles de altura del piso es de 5 pies para una altura total de 25 pies.

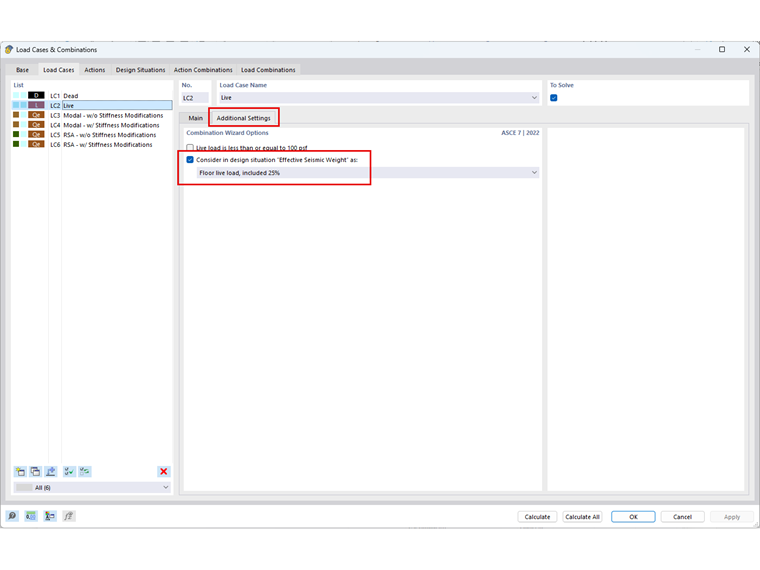

Ignorando el peso propio, se aplica una carga permanente de 1,5 kip en cada nivel bajo CC 1: Tanto la sobrecarga viva como la carga viva de 3 kip en cada nivel bajo CC2: En vivo. La configuración adicional en CC2 se activa para considerar el 25% de la sobrecarga de uso automáticamente para la combinación de masas.

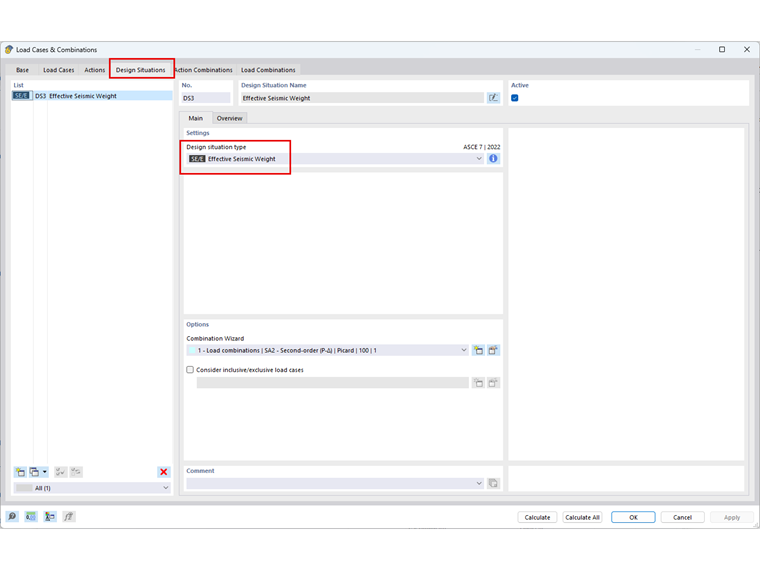

La situación de proyecto DS1: El peso sísmico eficaz se define para crear automáticamente la combinación de masas CO1: D + 0,25L. Después de la conversión de masas, se considera un total de 1000 kg en cada nivel en la dirección X para un análisis sísmico adicional.

El complemento Análisis modal calculará las formas de los modos y las masas modales eficaces de una estructura. Es posible considerar un estado inicial, que aplicará una modificación de rigidez basada en casos de carga y combinaciones de carga definidos. Se definen dos casos de carga de análisis modal. El primero es CC3: Modal – Sin modificaciones de rigidez para llevar a cabo el análisis modal sin modificaciones de rigidez.

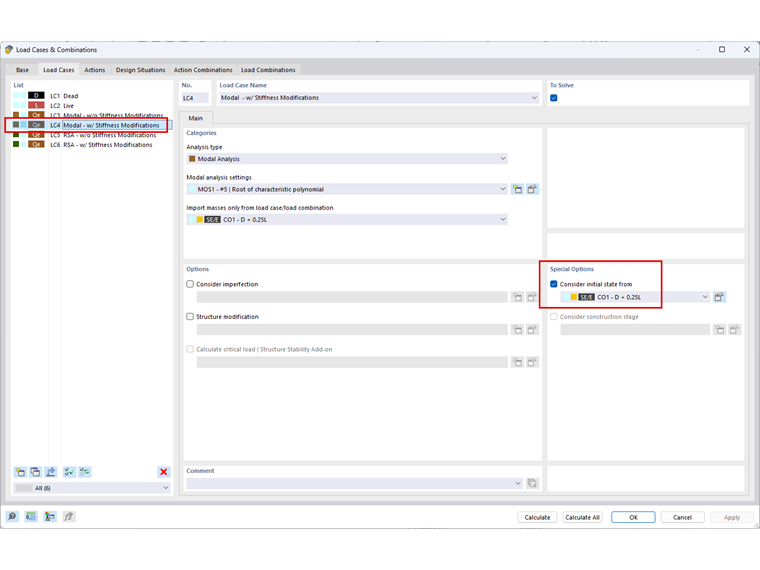

Para CC4: Modal – con modificaciones de rigidez, se activa la opción considerar estado inicial. El caso de carga o combinación de carga importada aquí debería considerar las cargas axiales de compresión más altas en la estructura. Para este ejemplo, la combinación de masas CO1 se usa para aproximar los efectos de segundo orden con las modificaciones geométricas de rigidez.

La siguiente tabla muestra las frecuencias naturales calculadas (f) [Hz] y los periodos naturales (T) [sec] con y sin la matriz de rigidez geométrica Kg considerada.

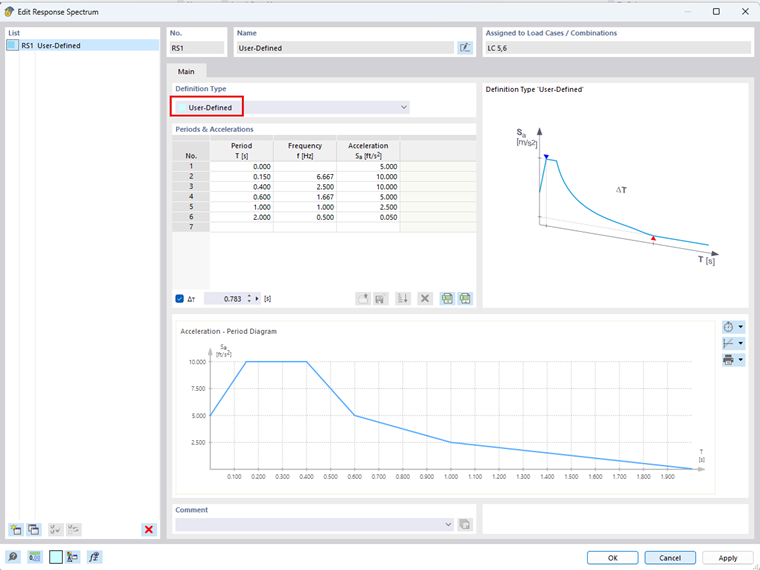

El análisis del espectro de respuesta multimodal se refiere a las frecuencias naturales de la estructura para determinar los valores de aceleración del espectro de respuesta definido. Basándose en estos valores de aceleración, el programa determina el espectro de respuesta de los esfuerzos internos. Un espectro de respuesta definido por el usuario se define para este ejemplo, que se muestra a continuación. Los valores de aceleración Sa [ft/s2 ] determinadosa partir del espectro de respuesta definido por el usuario para cada valor propio se enumeran en la tabla anterior.

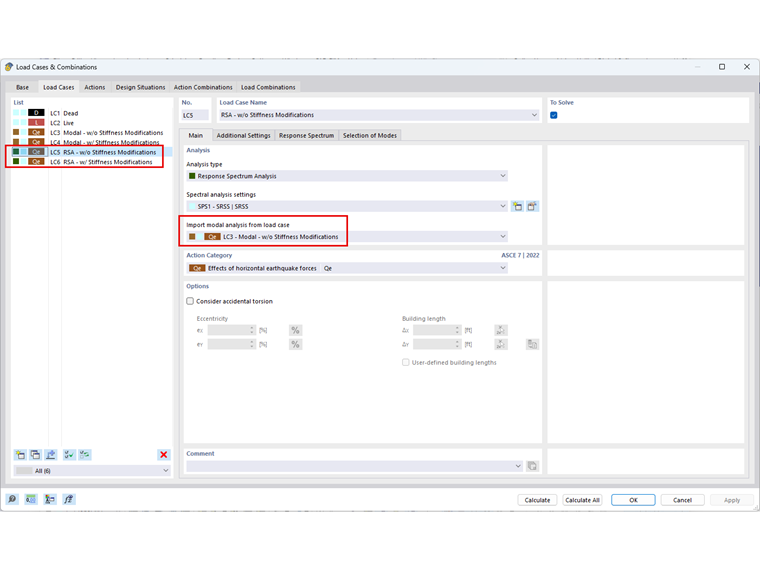

Para garantizar la asignación correcta de las frecuencias modificadas, se debe seleccionar el análisis modal deseado al definir un caso de carga del espectro de respuesta. Esto significa que, si el análisis del espectro de respuesta debe considerar las modificaciones de rigidez geométrica, se debe hacer referencia al análisis modal relevante con las modificaciones de rigidez definidas previamente.

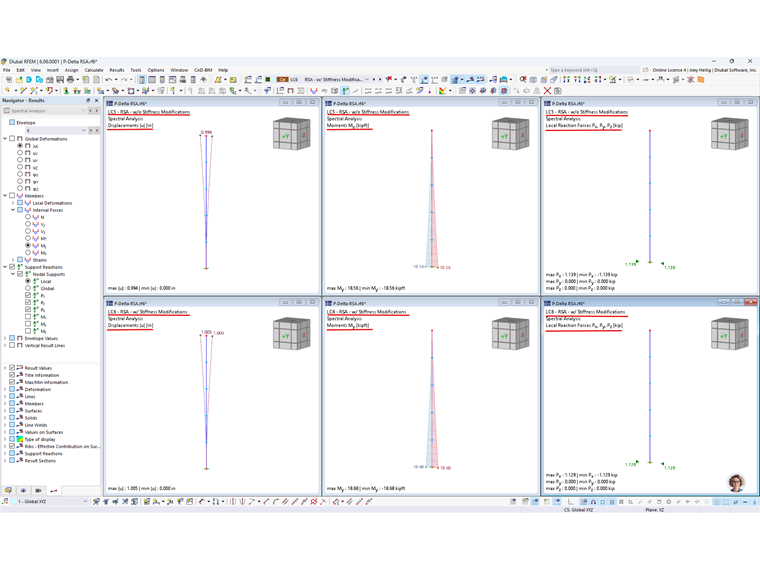

Al aplicar esfuerzos axiles de compresión, la consideración de la matriz de rigidez geométrica conduce a frecuencias naturales más bajas de la estructura. Esto puede causar valoresde aceleración Sa más bajos, como se ve en este ejemplo. La modificación de las frecuencias naturales por sí sola no es suficiente para considerar la teoría de segundo orden. De hecho, esto puede conducir a resultados más pequeños, lo que puede ser incorrecto. Por lo tanto, también es importante usar la matriz de rigidez modificada al calcular los esfuerzos internos y deformaciones de la estructura. En el análisis del espectro de respuesta de RFEM, la rigidez modificada del análisis modal se usa automáticamente para determinar los resultados del análisis del espectro de respuesta cuando se selecciona. Las deformaciones, esfuerzos internos y reacciones en los apoyos determinados en el análisis del espectro de respuesta, con y sin la matriz de rigidez geométrica, se muestran en la Imagen 08.

La consideración de la matriz de rigidez geométrica conduce a deformaciones y esfuerzos internos más grandes. Sin embargo, las cargas en los apoyos resultantes son ligeramente menores cuando se considera la matriz de rigidez geométrica.


Autor

Amy Heilig es la directora ejecutiva de la oficina filial de Estados Unidos en Filadelfia, Pensilvania. Es responsable de las ventas, el soporte técnico y el desarrollo continuo de programas para el mercado norteamericano.

Referencias
  1. Sociedad Estadounidense de Ingenieros Civiles. (2022). Minimum Design Loads and Associated Criteria for Buildings and Other Structures, ASCE/SEI 7-22.
  2. Consejo Nacional de Investigación de Canadá. (2020). Código Nacional de Construcción de Canadá (Vol. 1). Ottawa, ON, Canadá.
  3. Structural commentaries (User's guide - NBC 2015: part 4 of division B)
  4. Werkle, H. Finite Elemente in der Baustatik, 3ª edición. Wiesbaden: Vieweg & Son, 2008
  5. Edward L. Wilson. Análisis estático y dinámico tridimensional de estructuras. Computer and Structures, Inc. Berkeley, Estados Unidos.


;
