Puoi visualizzare i risultati per i membri graficamente attraverso la categoria del navigatore Membri. I risultati numerici per i membri si trovano nella categoria della tabella Risultati per membri.
.png?mw=760&hash=4fc3b500e8df248d1d49f11a514acb76ec2ef09a)
Deformazioni

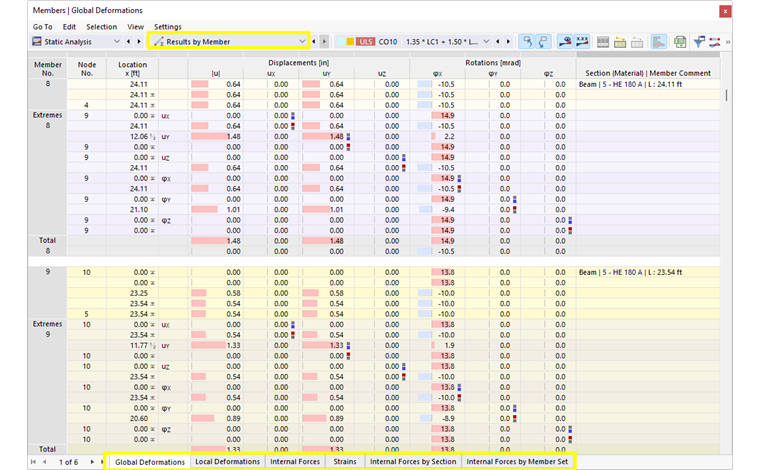

L'immagine Risultati per membri nella tabella mostra la tabella con le deformazioni globali dei membri. Queste sono riferite agli assi X, Y e Z. Le deformazioni locali si riferiscono agli assi dei membri, i cui nomi dipendono dalle impostazioni nelle informazioni di base (vedi capitolo Impostazioni e Opzioni ).
Il sistema degli assi locali del membro influenza anche i segni delle deformazioni: uno spostamento positivo avviene nella direzione dell'asse locale positivo, una rotazione positiva avviene in senso orario attorno all'asse del membro positivo.

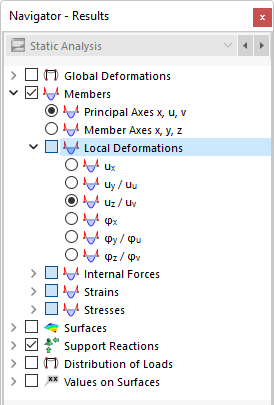

Per i profili asimmetrici, puoi definire nel navigatore se i risultati devono riferirsi agli assi principali u e v o agli assi di input standard y e z (vedi immagine Seleziona deformazioni locali dei membri nel navigatore).
Gli spostamenti e le rotazioni locali significano:
| |u| | Valore assoluto dello spostamento totale |
| ux | Spostamento nella direzione dell'asse locale x |
| uy | Spostamento nella direzione dell'asse locale y |
| uz | Spostamento nella direzione dell'asse locale z |
| φx | Rotazione attorno all'asse locale x |
| φy | Rotazione attorno all'asse locale y |
| φz | Rotazione attorno all'asse locale z |
La tabella elenca le deformazioni di ciascun membro per le posizioni impostate nel gestore delle tabelle dei risultati . Qui puoi anche controllare quali valori estremi vengono visualizzati.
Se hai definito un Giunto del membro con proprietà plastiche , nella tabella 'Rapporti di deformazione plastica locale' vengono visualizzati i limiti di snervamento, le forze interne di snervamento e i criteri di accettazione.
Forze interne

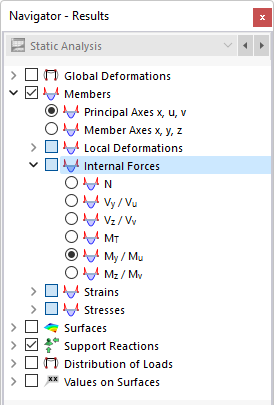

Definisci nel navigatore quali forze interne nei membri devono essere mostrate. Per i profili asimmetrici, puoi anche scegliere se i risultati devono riferirsi agli assi principali u e v o agli assi standard di input y e z (vedi immagine Seleziona deformazioni locali dei membri nel navigatore). Questo influisce anche sull'output nelle tabelle.
Il grafico delle forze interne si basa sui valori di risultato nei nodi della mesh FE. Vengono generati secondo le impostazioni nel dialogo Impostazioni della mesh per i membri.
La tabella elenca le forze interne di ciascun membro per le posizioni impostate nel gestore delle tabelle dei risultati . Qui puoi anche controllare quali valori estremi vengono visualizzati.
Le forze interne significano:
| N | Forza normale nella direzione dell'asse longitudinale del membro x |
| Vy | Forza di taglio nella direzione dell'asse locale y |
| Vz | Forza di taglio nella direzione dell'asse locale z |
| MT | Momento torsionale attorno all'asse longitudinale del membro x |
| My | Momento di flessione attorno all'asse locale y |
| Mz | Momento di flessione attorno all'asse locale z |
| v | Forza di taglio delle nervature (forza di taglio longitudinale tra la piastra e il membro) |

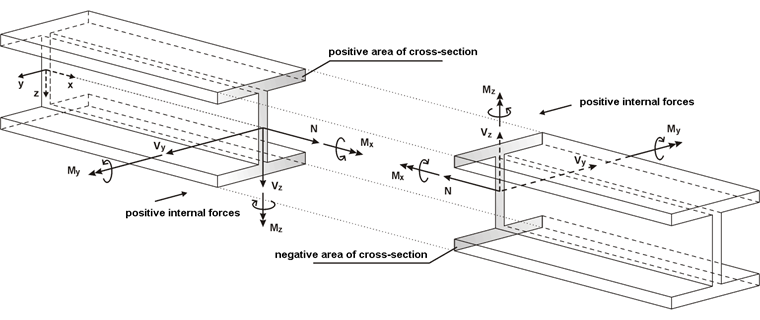

Il sistema degli assi locali del membro influisce sui segni delle forze interne.
Il momento di flessione My è positivo quando le tensioni di trazione sorgono sul lato positivo del membro (nella direzione dell'asse z). Mz è positivo quando le tensioni di compressione sorgono sul lato positivo del membro (nella direzione dell'asse y). La definizione dei segni per i momenti torsionali, le forze normali e le forze di taglio corrisponde alle convenzioni abituali: Queste forze interne sono positive quando agiscono sulla faccia di sezione positiva nella direzione positiva.
La regolazione delle forze interne descritta sopra si applica solo se l'asse locale z del membro è orientato 'verso il basso' (vedi capitolo Impostazioni e Opzioni ). Se invece l'asse locale z è definito 'verso l'alto', un momento positivo My provoca tensioni di compressione sul lato positivo del membro, un momento positivo Mz tensioni di trazione.

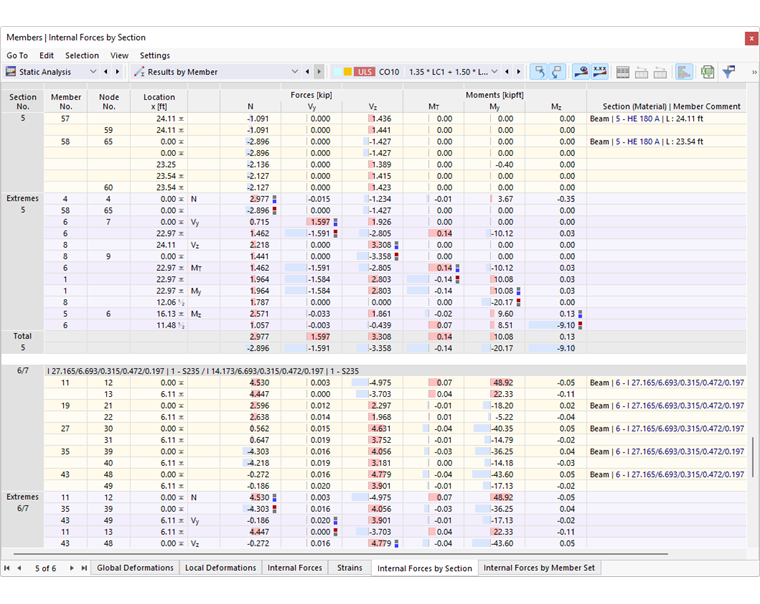

In ulteriori tabelle della categoria 'Risultati per membri' le forze interne sono raggruppate secondo criteri specifici. Nella tabella 'Forze interne per sezione trasversale' puoi leggere i valori estremi per ogni sezione trasversale.

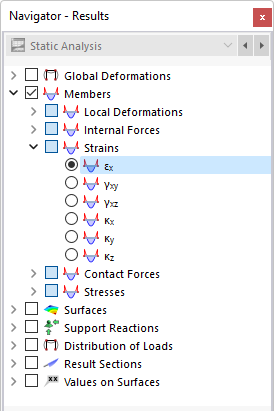

Deformazioni
.png)
Le deformazioni del membro rappresentano deformazioni locali sotto forma di stiramenti e tagli. Derivano secondo la legge di Hooke dalle tensioni nei membri.
Il tensore delle deformazioni per lo stato di deformazione spaziale è descritto nel capitolo Corpo volumetrico . Per l'elemento lineare monodimensionale, la matrice si semplifica come segue:
Gli sforzi di taglio sono determinati secondo le seguenti equazioni:
Le deformazioni del membro significano:
| εx | Allungamento nella direzione dell'asse x del membro |
| γxy | Sforzo di taglio nella direzione dell'asse y del membro |
| γxz | Sforzo di taglio nella direzione dell'asse z del membro |
| κx | Curvatura attorno all'asse x del membro |
| κy | Curvatura attorno all'asse y del membro |
| κz | Curvatura attorno all'asse z del membro |
Forze di contatto

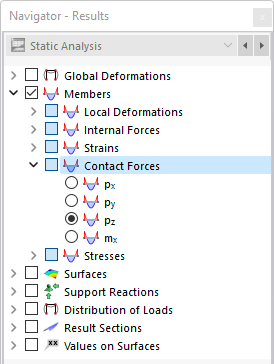

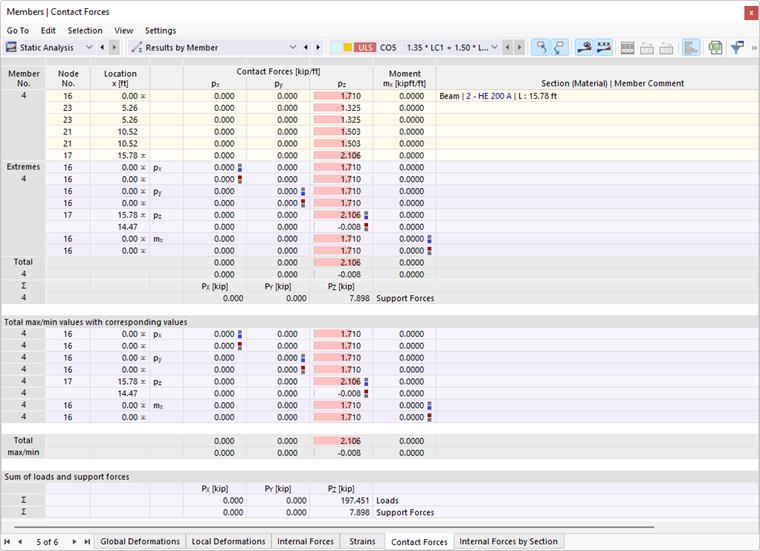

Per i membri dotati di un Vincolo del membro, puoi visualizzare nel navigatore e nella tabella le 'Forze di contatto'.
Le forze di contatto px, py e pz agiscono nelle direzioni degli assi dei rispettivi membri. Sono espresse per unità di lunghezza. Per i profili asimmetrici, puoi definire nel navigatore se i risultati devono riferirsi agli assi principali u e v o agli assi di input standard y e z (vedi immagine Seleziona deformazioni locali dei membri nel navigatore).
I momenti di contatto mx lungo l'asse longitudinale del membro vengono anch'essi espressi per unità di lunghezza.
Somma dei carichi e somma delle forze di vincolo
Nei casi di carico e nelle combinazioni di carico, alla fine della tabella vengono indicate le somme di controllo Σ di carico e forze di vincolo. Questo bilancio mostrerà una differenza se il modello include anche vincoli sui nodi, lineari o superficiali. Queste forze di vincolo devono essere considerate nel bilancio complessivo.
Deformazioni del giunto del membro
.png?mw=760&hash=da42e76fd7c877f7e88fa7ba7102fec0e53c32d2)
Per i membri dotati di un Giunto del membro, puoi visualizzare nella tabella le 'Deformazioni del giunto del membro'. Indicano quale spostamento o rotazione trasmette ogni giunto.

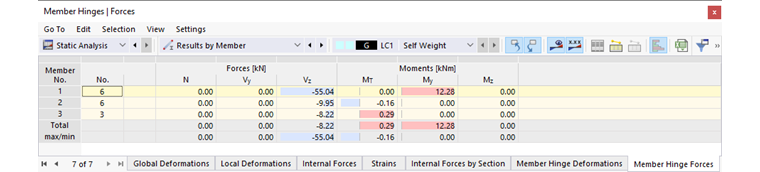

Forze del giunto del membro
Per i membri dotati di un Giunto del membro, puoi visualizzare nella tabella le 'Forze del giunto del membro'. Indicano quale forza o momento trasmette ogni giunto.
Tensioni

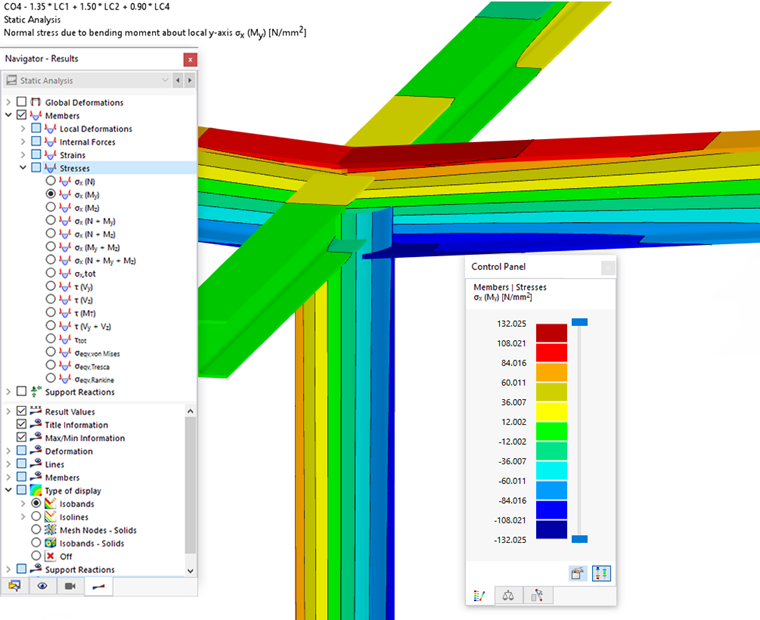

Con le voci della categoria 'Tensioni' puoi rappresentare graficamente i profili delle tensioni normali, delle tensioni di taglio e delle tensioni di confronto sulle sezioni trasversali dei membri. Per questo non è richiesta una licenza per il Add-On Calcolo Tensio-Deformativo. Tuttavia, per i risultati racchiusi dalle combinazioni di risultati e dalle situazioni di progetto, non è possibile l'output delle tensioni di sezione trasversale.
Nella categoria 'Tensioni' sono disponibili diverse componenti di tensione e combinazioni. Ad esempio, puoi verificare il profilo delle tensioni di trazione e di compressione a causa della flessione, presenti sulle flange di un profilo a I. L'assegnazione dei valori è impostata nel pannello. Il capitolo Pannello di controllo descrive come regolare colori e valori.
Le tensioni vengono calcolate mediante un'analisi FEM a partire dalle forze interne e dalle caratteristiche delle sezioni trasversali.
