Výsledky po prutech

V kategorii výsledků tabulky Výsledky po prutech jsou uvedeny výsledky časové analýzy, které jsou k dispozici pro pruty. V jednotlivých záložkách jsou výsledky seřazeny podle čísel prutů.

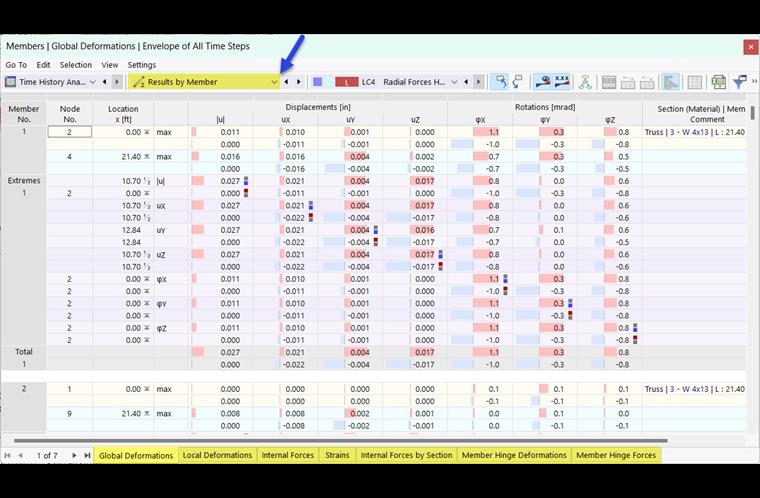

01 Výsledky po prutech v tabulce pro časovou analýzu

Globální deformace

Deformace prutů lze graficky zobrazit v navigátoru kategorie 'Globální deformace' (viz obrázek Výsledky časové analýzy ). V záložce tabulky 'Globální deformace' se deformace prutů zobrazí číselně (viz obrázekVýsledky po prutech v tabulce). Výsledky jsou následující:

• Absolutní celkový posun |u|
• Posuny u_X, u_Y a u_Z
• Natočení φ_X, φ_Y a φ_Z.

Deformace se vztahují k osám globálního souřadného systému.

Lokální deformace

Lokální deformace prutů lze zobrazit graficky pomocí kategorie navigátoru 'Pruty' 'Lokální deformace' (viz obrázek Výběr lokálních deformací prutů v navigátoru ). Hodnoty deformací prutů jsou uvedeny v záložce tabulky 'Lokální deformace'. Výsledky jsou následující:

• Absolutní celkový posun |u|
• Lokální posuny _x, u _y a u _z
• Lokální natočení φ_x, φ_y a φ_z
• Deplanace průřezu ω (pokud Warping Torsion (7 stupňů volnosti) ) addon byl přidán).

Deformace se vztahují k lokálním osám prutu.

Vnitřní síly

Vnitřní síly prutů lze zobrazit graficky pomocí navigátoru kategorie 'Pruty' → 'Vnitřní síly' (viz obrázek Výsledky časové analýzy ). V záložce 'Vnitřní síly' se číselně zobrazí vnitřní síly prutů. Výsledky jsou následující:

• Síly N, V_y a V_z
• Momenty M_T, M_y a M_z
• Bimoment M_ω (pokud addon vázané kroucení (7 stupňů volnosti) ) je aktivní).
• Krouticí momenty M_T,pri a M_T,sec (pokud addon Vázané kroucení 7° (7 stupňů volnosti) aktivní)

poměrná přetvoření

Přetvoření prutu představují lokální deformace ve formě protažení či střihu. V navigátoru kategorie 'Pruty' → 'Přetvoření' a v záložce 'Přetvoření' jsou k dispozici následující výsledky:

• Normálové změny a smyková přetvoření ε_x, γ_xy a γ_xz
• Kroucení a ohyb κ_x, κ_y a κ_z

Kontaktní síly

Pro pruty s prutová podpora lze použít funkci {$ Zobrazení kontaktních sil'. Následující manuály byly aktualizovány:

• Kontaktní síly_px,_py a p_z
• Moment m_x

Vnitřní síly po průřezech

V záložce 'Vnitřní síly po průřezech' jsou uvedeny extrémní hodnoty vnitřních sil pro každý průřez.
