Rozszerzenie Analiza naprężeniowo-odkształceniowa

W niniejszej instrukcji opisano rozszerzenie 'Analiza naprężeniowo-odkształceniowa' dla programów RFEM 6 i RSTAB 9. Ponieważ dane wejściowe i funkcje analizy naprężeniowo-odkształceniowej są identyczne w obu programach, opis rozszerzenia zostanie pokazany tylko w przypadku programu RFEM 6. Wyjaśnienia dotyczą również analizy naprężeniowo-odkształceniowej w programie RSTAB 9.

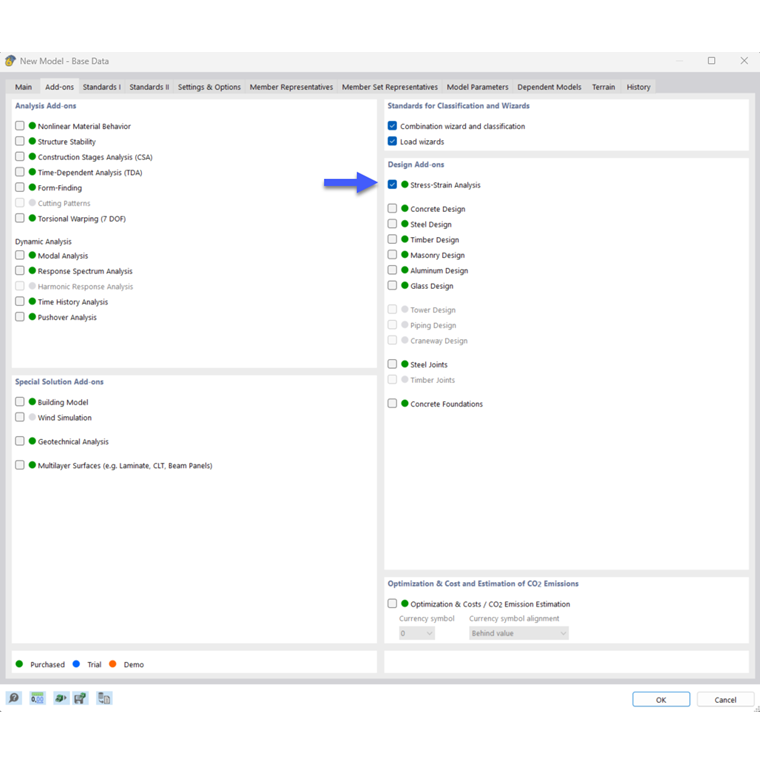

Można aktywować lub dezaktywować korzystanie z rozszerzenia w zakładce Rozszerzenia w Danych podstawowych modelu.

Zielony punkt przed opisem rozszerzenia oznacza, że licencja jest dostępna. Pomarańczowa lub niebieska kropka oznacza, że z rozszerzenia można korzystać tylko w wersji demonstracyjnej lub trial z ograniczonym zakresem funkcji.

Po aktywowaniu rozszerzenia interfejs użytkownika zostaje rozszerzony o nowe wpisy w nawigatorze, tabelach i oknach dialogowych. Dzięki temu analiza naprężeniowo-odkształceniowa jest w pełni zintegrowana z interfejsem użytkownika programów RFEM lub RSTAB.
