Generator kombinacji wspiera użytkownika w zadaniu nakładania przypadków obciążenia na kombinacje zgodnie z normą. Steruje on zasadami, według których oddziaływania są łączone w sytuacji obliczeniowej .
Generator kombinacji jest automatycznie aktywowany podczas tworzenia modelu (patrz rysunek Zakładka 'Add-ons' ). Generator kombinacji można również włączyć lub wyłączyć w oknie dialogowym Przypadki obciążenia i kombinacje .
Generator kombinacji zarządza zasadami, według których tworzone są kombinacje. Można zdefiniować kilka generatorów kombinacji i przypisać je do sytuacji obliczeniowych.
'Nazwa' stanowi krótkie oznaczenie. Opiera się na typie generowania i typie analizy.
Podstawa

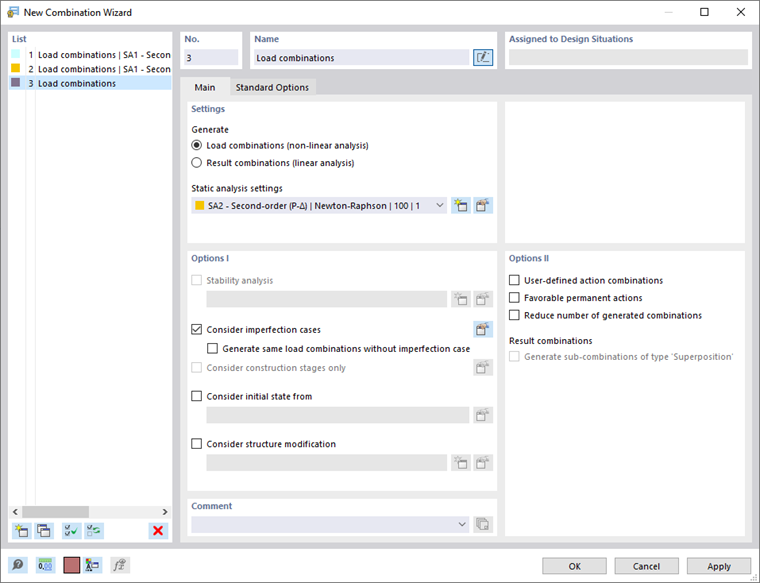

Zakładka Podstawa zarządza ogólnymi danymi generatora wybranego na 'liście' po lewej stronie.
Ustawienia
Pola wyboru 'Generowanie' określają, czy generowane są kombinacje obciążeń, czy kombinacje wyników. Domyślnie ustawione jest generowanie kombinacji obciążeń, ponieważ efekty nieliniowe i wyniki według teorii drugiego rzędu mogą być poprawnie rejestrowane tylko za pomocą kombinacji obciążeń.
Na liście 'Ustawienia analizy statycznej' można wybrać, według której teorii obliczeniowej mają być analizowane kombinacje (patrz rozdział Ustawienia analizy statycznej).
Opcje I
Jeżeli w danych podstawowych modelu aktywowany jest dodatek Analiza stateczności (wymagana licencja), można uwzględnić ustawienia 'Analizy stateczności' podczas tworzenia kombinacji.
Pole wyboru 'Uwzględnij przypadki imperfekcji' steruje, czy kombinacje są tworzone z imperfekcjami, czy bez nich (patrz rozdział Przypadki imperfekcji). Za pomocą opcji 'Generuj takie same kombinacje obciążeń bez przypadku imperfekcji' można tworzyć kombinacje raz z imperfekcjami, a raz bez nich.
Jeżeli aktywowane jest pole wyboru 'Uwzględnij stan początkowy', można wybrać w zakładce Stan początkowy przypadek obciążenia, którego deformacje stanowią położenie wyjściowe dla generowanych kombinacji obciążeń. Również tutaj istnieje możliwość generowania kombinacji zarówno z uwzględnieniem stanu początkowego, jak i bez niego.
Pole wyboru 'Modyfikacja konstrukcji' umożliwia uwzględnienie w kombinacjach obciążeń dostosowania sztywności lub specjalnego traktowania nieliniowości (patrz rozdział Modyfikacje konstrukcji).
Opcje II
Jeżeli aktywowane jest pole wyboru 'Niestandardowe kombinacje oddziaływań', nie są tworzone kombinacje oddziaływań (patrz rozdział Kombinacje oddziaływań). Oddziaływania należy wówczas połączyć ręcznie.
Za pomocą opcji 'Korzystne oddziaływania stałe' podczas generowania rozróżniane są oddziaływania stałe działające korzystnie i niekorzystnie. Są one uwzględniane w superpozycji z określonymi częściowymi współczynnikami bezpieczeństwa. Powstają dodatkowe kombinacje obciążeń.
Za pomocą pola wyboru 'Zmniejsz liczbę generowanych kombinacji' można ogólnie ograniczyć liczbę przypadków obciążenia występujących w kombinacjach obciążeń. Analizowane jest, które przypadki obciążenia dostarczają dodatnie lub ujemne siły wewnętrzne i deformacje. Następnie wszystkie przypadki obciążenia działające dodatnio i wszystkie działające ujemnie są sumowane. Dzięki temu w kombinacjach uwzględniane są tylko te przypadki obciążenia, które są istotne dla wartości maksymalnych lub minimalnych.
Kombinacje wyników
Podczas generowania kombinacji wyników istnieje możliwość tworzenia tak zwanych kombinacji pomocniczych. Ta opcja jest dostępna, gdy w oknie dialogowym 'Przypadki obciążenia i kombinacje' w zakładce Podstawa zaznaczone jest pole wyboru 'Nawiasy' dla kombinacji wyników.
Ponadto można generować podkombinacje typu 'Superpozycja' , które wykazują zawarte komponenty jako oddzielne kombinacje (patrz rozdział Kombinacje wyników).
Pole wyboru Generuj jako superpozycję stałą steruje, czy niestałe oddziaływania, takie jak obciążenia użytkowe, są uwzględniane w kombinacjach z kryterium działania 'Przejściowe' czy 'Stałe' (patrz rozdział Kombinacje wyników).
Opcje standardowe
Zakładka Opcje standardowe zarządza podstawowymi ustawieniami superpozycji określonych kategorii oddziaływań.
Możliwości wyboru są dopasowane do normy. Na przykład dla EN 1990 możliwe jest pominięcie określonych konstelacji, jeżeli mają one niskie prawdopodobieństwo wystąpienia. Na przykład przy określonych właściwościach modelu obciążenie śniegiem może pozostać nieuwzględnione przy oddziaływaniu wiodącym wiatr. Po aktywowaniu jednej z opcji liczba generowanych kombinacji zostanie odpowiednio zmniejszona.
Stan początkowy
W zakładce Stan początkowy można wybrać przypadek obciążenia, którego deformacje stanowią położenie wyjściowe dla tworzonych kombinacji. Umożliwia to na przykład uwzględnienie wpływu sprężania.
Lista w sekcji 'Przypisane do' umożliwia dostosowanie typu stanu początkowego dla wybranego przypadku obciążenia. Poszczególne opcje opisano w rozdziale Przypadki obciążenia .
