Akcelerogramy

Akcelerogram pokazuje, które przyspieszenie występuje w określonym momencie. Wykres przyspieszeniowo-czasowy może być wykorzystany do wygenerowania widm odpowiedzi lub do przeprowadzenia metody historii czasowej . Wiele akcelerogramów ma formę zapisów trzęsień ziemi, które miały miejsce.

Akcelerogramami używanymi w modelu można zarządzać w oknie dialogowym Akcelerogram.

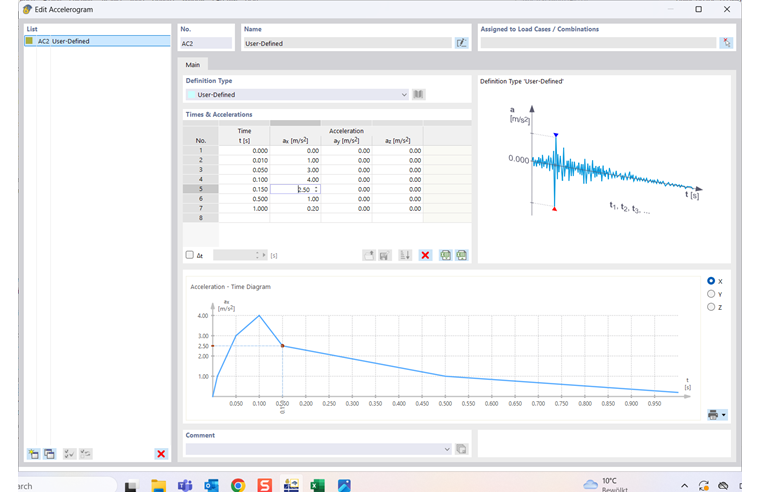

01 Okno dialogowe 'Nowy akcelerogram'

Podstawowe

W zakładce Podstawowe można określić typ akcelerogramu oraz zdefiniować parametry.

Typ definicji

Wybierz sposób definiowania akcelerogramu. Na liście dostępne są dwa typy definicji.

02 Wybór typu definicji

Zdefiniowane przez użytkownika

W przypadku opisu akcelerogramu w sposób zdefiniowany przez użytkownika, w sekcji 'Czasy i przyspieszenia' można określić wartości charakterystyczne: Wprowadź czasy t wraz z przypisanymi im przyspieszeniami a_X, a_Y i_Z linia po linii do tabeli.

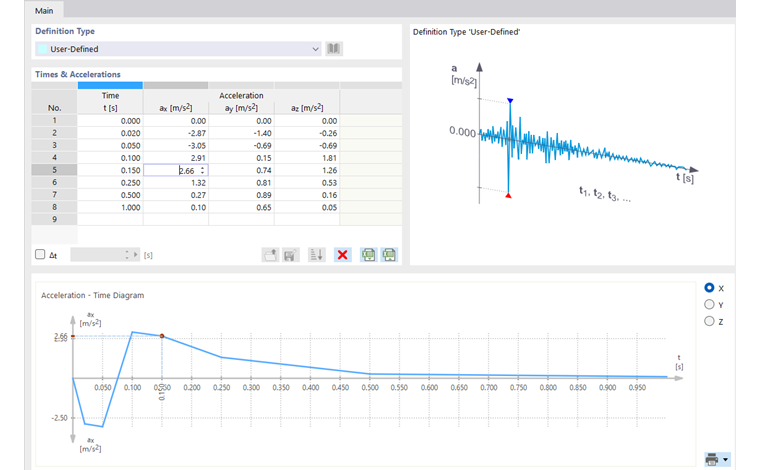

03 Opis akcelerogramu zdefiniowanego przez użytkownika w tabeli

Za pomocą tabeli można indywidualnie zdefiniować wykres przyspieszenia w funkcji czasu. Kolejność wpisywania wierszy może być dowolna. W ten sposób można następnie dodawać pary wartości, które leżą między już zdefiniowanymi wartościami.

05 Sortuj tabelę

Wybrany wiersz tabeli można usunąć za pomocą przycisku .

Przycisk pozwala zaimportować wartości tabelaryczne wykresu z Excela. Za pomocą przycisku można wyeksportować akcelerogram zdefiniowany przez użytkownika do programu Excel.

Funkcja przechowywania akcelerogramów zdefiniowanych przez użytkownika w bibliotece i ich ponownego wczytywania jest wciąż rozwijana. Dlatego przyciski są zablokowane.

Jeżeli wartości przyspieszenia mają stały przedział czasowy, należy aktywować pole wyboru Δ_T pod tabelą. Następnie w polu obok należy wprowadzić krok czasowy . Jeżeli w tabeli zostaną teraz wprowadzone przyspieszenia, czas jest ustawiany automatycznie z krokiem_ΔT. Krok kroku Δ_T można dostosować w dowolnym momencie, aby wprowadzić dalsze wartości z innym krokiem czasowym.

11 Użyj kroku czasowego Δt

W dolnej części znajduje się wykres akcelerogramu wygenerowany na podstawie specyfikacji. Za pomocą przycisków X, Y i Z znajdujących się po prawej stronie grafiki można wybrać kierunek wyświetlania przyspieszenia. Funkcje wykresu zostały opisane w rozdziale Spektrum odpowiedzi opisane.

Z biblioteki

W programie dostępna jest obszerna biblioteka akcelerogramów, które zostały zarejestrowane podczas trzęsień ziemi. Funkcja korzystania z niestandardowych akcelerogramów w tej bibliotece jest nadal opracowywana. Bibliotekę można wywołać za pomocą przycisku , znajdującego się po prawej stronie listy.

13 Otwieranie biblioteki

Akcelerogramy biblioteki' są posortowane według krajów.

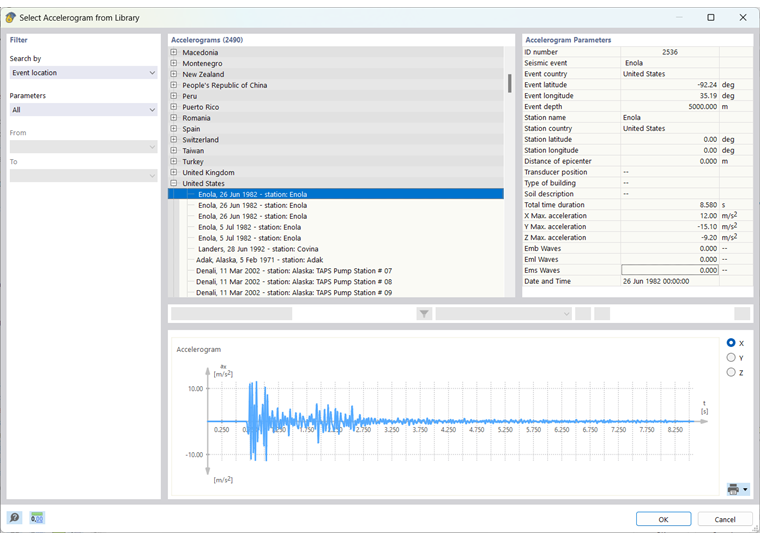

14 Wybór akcelerogramu w bibliotece

Wybierz odpowiednie trzęsienie ziemi z listy ' akcelerogramów '. W tym celu pomocne są kryteria w sekcji 'Filtr'. W zależności od parametru dostępne są różne opcje.

15 Filtruj trzęsienia ziemi i parametry kontrolne

Każdy akcelerogram charakteryzuje się określonymi parametrami ', takimi jak kraj, długość i szerokość geograficzna, odległość od epicentrum lub czas trwania trzęsienia ziemi. Te cechy są wyświetlane po prawej stronie biblioteki.

W dolnym obszarze widoczny jest wykres wybranego akcelerogramu. Większość akcelerogramów pokazuje różne przyspieszenia w trzech kierunkach globalnych. Za pomocą przycisków X, Y i Z znajdujących się po prawej stronie grafiki można wybrać kierunek wyświetlania przyspieszenia. Funkcje wykresu zostały opisane w rozdziale Spektrum odpowiedzi opisane.

Kliknij przycisk OK , aby przenieść akcelerogram do okna dialogowego 'Nowy akcelerogram'. Tam też podawane są parametry, takie jak lokalizacja trzęsienia ziemi, stacja pomiarowa i odległość od epicentrum. Wykres można zobaczyć w dolnej części okna dialogowego. Za pomocą przycisków X, Y i Z można przełączać między kierunkami przyspieszenia.

16 Akcelerogram z Biblioteki

Wartości tabelaryczne

Zakładka Wartości w tabeli jest dostępna tylko wtedy, gdy akcelerogram został wygenerowany przy użyciu typu definicji Z biblioteki .

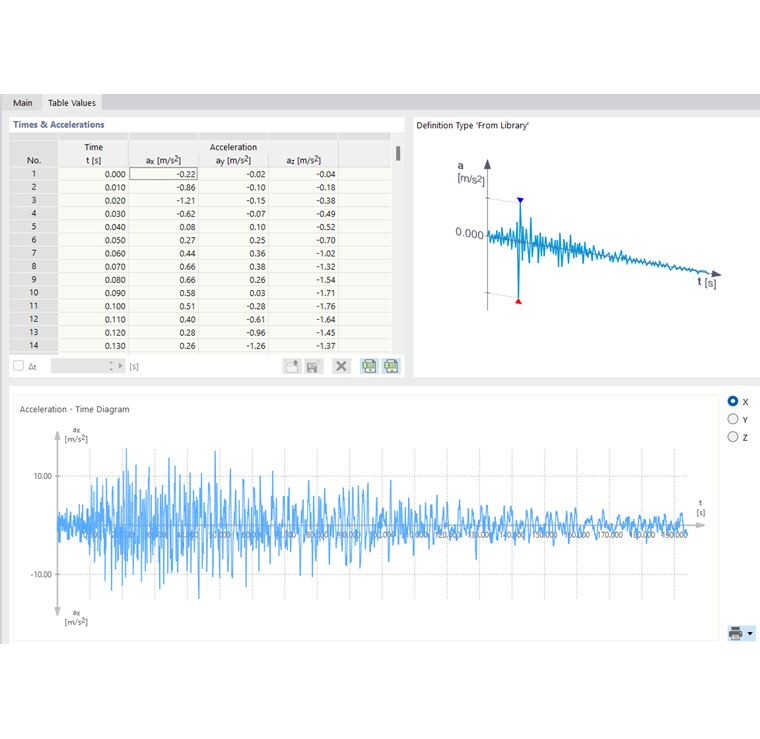

17 Tabela wartości akcelerogramu

W tej zakładce można sprawdzić kroki czasowe wraz z przypisanymi im przyspieszeniami a_X, a_Y i a_Z. Tabela odpowiada zatem wpisowi z akcelerogramu opisanego w sekcji user-defined . Wartości w tej tabeli nie można edytować.
