Warunki projektowe stateczności ze skręcaniem

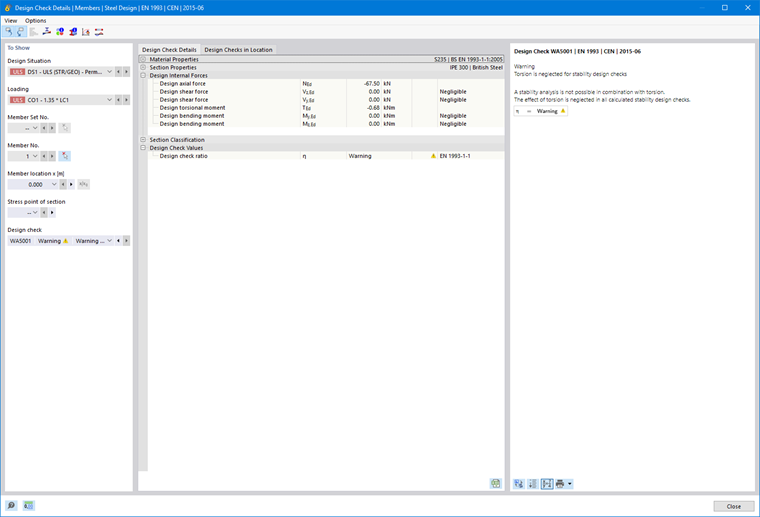

Podczas wymiarowania stali w programie RFEM 6 lub RSTAB 9 otrzymuję ostrzeżenie, że skręcanie jest pominięte w obliczeniach stateczności. Jaka jest przyczyna i jak mogę uniknąć komunikatu ostrzegawczego?


Odpowiedź:

Skręcanie skrępowane nie jest w normach uwzględniane w obliczeniach stateczności dla metody pręta zastępczego ani metody ogólnej. Ostrzeżenie informuje użytkownika o tym fakcie.

Przede wszystkim należy przeanalizować wielkość naprężenia lub momentów skręcających. Bardzo małe momenty skręcające w prętach, które mają zostać zwymiarowane, często uniemożliwiają zastosowanie pewnych formatów obliczeniowych. Aby je pominąć i pominąć ostrzeżenie, można zmienić wartości graniczne w konfiguracji stanu granicznego nośności. Nie ma podstaw normatywnych dla tej wartości granicznej, a zatem nie ma ogólnej specyfikacji. Dowiedz się więcej tutaj:
Pominięcie skręcania

W przypadku przekrojów otwartych można ogólnie założyć, że działające momenty skręcające nie są przenoszone przez skręcanie pierwotne, ale przez skręcanie wtórne (skręcanie skrępowane). W programach RFEM 6 i RSTAB 9 siły wewnętrzne są początkowo określane tylko przy użyciu sześciu stopni swobody, bez uwzględniania deplanacji. W przypadku małych momentów skręcających oczywistym wydaje się pominięcie naprężeń skręcających w obliczeniach. Jednak w przypadku dużych momentów skręcających należy przeprowadzić obliczenia z uwzględnieniem siedmiu stopni swobody, aby uwzględnić również wpływ momentu skrępowanego i drugorzędnych naprężeń stycznych skręcających. Dzieje się tak na przykład dzięki rozszerzeniu Skręcanie skrępowane (7 stopni swobody) RFEM 6 wersja zostanie wydana każdej firmie.


Autor

Pan Rehm jest odpowiedzialny za rozwój produktów do konstrukcji drewnianych i zapewnia wsparcie techniczne dla klientów.
