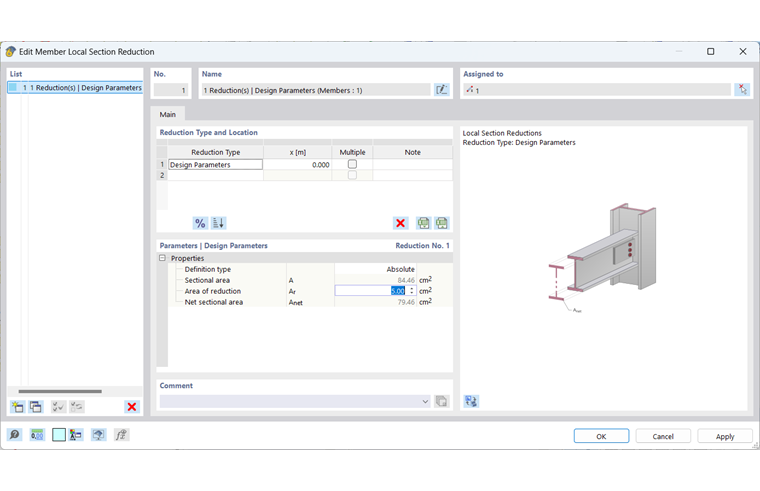

En el dimensionamiento también se pueden considerar debilitamientos locales de la sección transversal, como los agujeros de tornillos. La entrada de los parámetros necesarios para el dimensionamiento es posible asignando una Reducción local de la sección de la barra.
Tipo y ubicación de la reducción
Los parámetros de dimensionamiento se pueden definir para diferentes ubicaciones a lo largo de la barra o conjunto de barras. Para esto, se establece la ubicación específica mediante una indicación absoluta o relativa. Con el botón
puede cambiar entre la entrada relativa y absoluta de las longitudes. También es posible una definición múltiple para una entrada más rápida de parámetros de dimensionamiento recurrentes a una cierta distancia.
Para una mejor visión general, puede clasificar todos los parámetros de dimensionamiento definidos en la tabla en orden ascendente según la ubicación con el botón
.
Parámetros | Parámetros de dimensionamiento
En esta sección, se definen los parámetros de dimensionamiento para la ubicación seleccionada. Si se elige la definición múltiple, aquí se ingresarán el número y la distancia de las reducciones de la sección transversal. También aquí la distancia se puede ingresar de manera absoluta o relativa.
La entrada del debilitamiento local de la sección transversal se lleva a cabo mediante la entrada de la Reducción de área. Una vez asignada la reducción local de la sección transversal a un objeto, el área de la sección transversal neta se calcula automáticamente a partir del área bruta de la sección en la ubicación correspondiente menos el área de reducción y se muestra en el diálogo.
Si no es posible calcular un área de sección transversal neta clara debido a la asignación a múltiples objetos o ubicaciones, en este diálogo se mostrarán los valores mínimo y máximo de las áreas de sección transversal netas. En la verificación se utilizará respetivamente el valor correspondiente a la ubicación.
Para el dimensionamiento según la norma americana ADM, se puede establecer la excentricidad de la conexión.

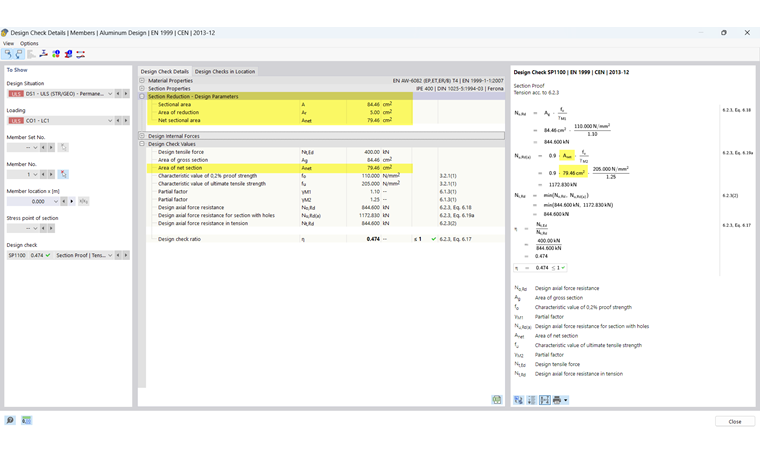

Si se consideró una reducción local de la sección de la barra en la verificación, los valores intermedios correspondientes se emiten en los Detalles de la verificación.
Representación gráfica
En el Navegador - Mostrar puede activar la visualización gráfica de la Reducción local de la sección de la barra. Para barras y conjuntos de barras a los que se asigna una Reducción local de la sección de la barra, se representará un contorno de sección en las ubicaciones de la reducción.
