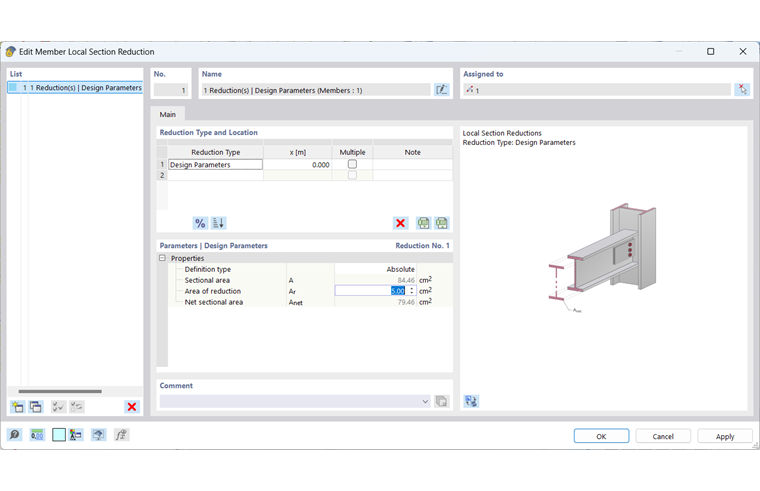

Durante il dimensionamento, è possibile considerare anche indebolimenti locali della sezione trasversale, come i fori delle viti. L'inserimento dei parametri di dimensionamento necessari è possibile tramite l'assegnazione di una Riduzione Locale della Sezione dell'Asta.
Tipo e posizione della riduzione
I parametri di dimensionamento possono essere definiti per diverse posizioni lungo l'asta o il set di aste. A tal fine, la definizione di una posizione specifica avviene tramite un'indicazione assoluta o relativa. Con il pulsante
è possibile passare tra l'inserimento relativo e quello assoluto delle lunghezze. È anche possibile una definizione multipla per un più rapido inserimento di parametri di dimensionamento ricorrenti a una distanza determinata.
Per una migliore panoramica, con il pulsante
è possibile ordinare tutti i parametri di dimensionamento definiti nella tabella in ordine crescente in base alla posizione.
Parametri | Parametri di dimensionamento
In questa sezione, vengono definiti i parametri di dimensionamento per la posizione selezionata. Se viene scelta la definizione multipla, qui avviene l'inserimento del numero e della distanza delle riduzioni della sezione trasversale. Anche qui la distanza può essere inserita in modo assoluto o relativo.
L'inserimento dell'indebolimento locale della sezione trasversale avviene tramite l'inserimento della Riduzione della Superficie. Dopo l'assegnazione della riduzione locale della sezione trasversale a un oggetto, l'area della sezione netta viene calcolata automaticamente dall'area lorda della sezione nella posizione corrispondente meno l'area di riduzione e viene visualizzata nel dialogo.
Se non è possibile calcolare un'area netta della sezione in modo univoco a causa dell'assegnazione a più oggetti o a più posizioni, in questo dialogo vengono forniti il valore minimo e massimo delle aree delle sezioni nette. In fase di verifica, viene utilizzato il valore corrispondente alla posizione.
Nel dimensionamento secondo la norma americana ADM, è possibile stabilire l'eccentricità del collegamento.

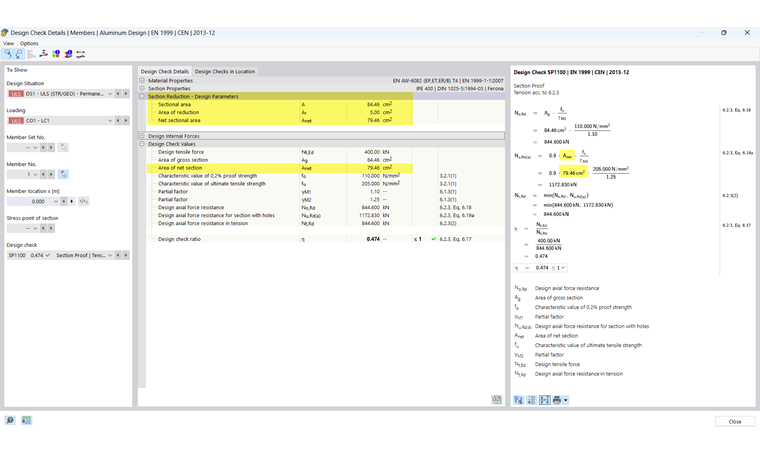

Se è stata considerata una riduzione locale della sezione dell'asta nella verifica, i valori intermedi corrispondenti sono indicati nei Dettagli della verifica.
Rappresentazione grafica
Nel Navigatore - Mostra è possibile attivare la visualizzazione grafica della Riduzione Locale della Sezione dell'Asta. Per aste e set di aste a cui è assegnata una Riduzione Locale della Sezione dell'Asta, viene visualizzato un contorno della sezione nei punti di riduzione.
