Lors du dimensionnement, des affaiblissements locaux de la section transversale, tels que des trous de boulons, peuvent également être pris en compte. L'entrée des paramètres de dimensionnement nécessaires est possible grâce à l'attribution d'une Réduction locale de la section transversale de la barre.
Type et emplacement de réduction
Les paramètres de dimensionnement peuvent être définis pour différents emplacements le long de la barre ou de l'ensemble de barres. Pour ce faire, la spécification d'un emplacement précis se fait par une indication absolue ou relative. Avec le bouton
, vous pouvez basculer entre la saisie relative et absolue des longueurs. Une définition multiple pour une saisie plus rapide des paramètres de dimensionnement récurrents à un certain intervalle est également possible.
Pour une meilleure vue d'ensemble, vous pouvez, avec le bouton
, trier dans le tableau tous les paramètres de dimensionnement définis de manière ascendante selon l'emplacement.
Paramètres | Paramètres de dimensionnement

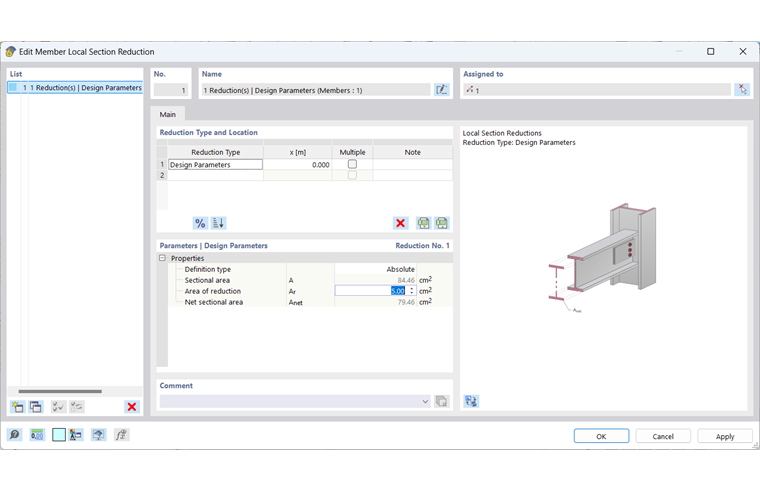

Dans cette section, les paramètres de dimensionnement pour l'emplacement sélectionné sont définis. Si la définition multiple est choisie, le saisie du nombre et l'intervalle des réductions de section transversale s'effectuent ici. Là encore, l'intervalle peut être saisi de manière absolue ou relative.
L'entrée de l'affaiblissement local de la section transversale se fait par la l'entrée de la Réduction de surface. Après l'attribution de la réduction locale de la section transversale à un objet, la surface de la section nette est automatiquement calculée à partir de la surface brute de la section à l'emplacement correspondant moins la surface de réduction et affichée dans le dialogue.
S'il n'est pas possible de calculer une surface de section nette unique en raison de l'attribution à plusieurs objets ou à plusieurs emplacements, les valeurs minimale et maximale des surfaces de section nette sont affichées dans ce dialogue. Lors de la vérification, la valeur correspondant à l'emplacement est utilisée.
Lors du dimensionnement selon la norme américaine ADM, l'excentricité de l'assemblage peut être définie.

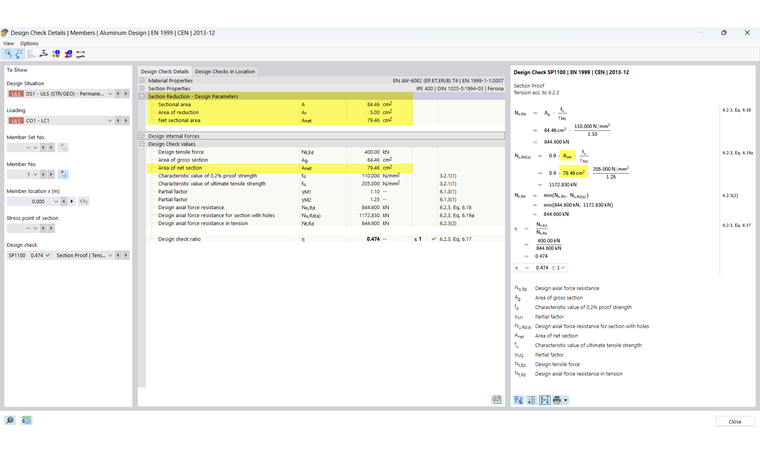

Si une réduction locale de la section transversale de la barre a été prise en compte lors de la vérification, les valeurs intermédiaires correspondantes sont affichées dans les Détails de vérification.
Représentation graphique
Dans le Navigateur - Afficher, vous pouvez activer l'affichage graphique de la Réduction locale de la section transversale de la barre. Pour les barres et ensembles de barres auxquels une Réduction locale de la section transversale a été attribuée, une bordure de section est représentée aux emplacements de la réduction.
