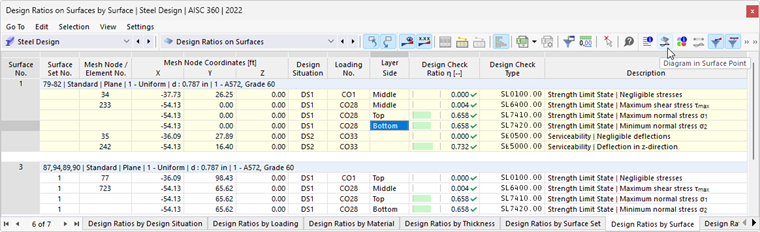

Os gráficos de resultados no ponto de superfície representam os resultados na seção de superfície. Para acessar essa apresentação, clique no botão
. Ele está disponível nas tabelas de resultados da categoria 'Dimensionamento de Aço' para objetos de superfície.
A janela 'Gráficos de Resultados no Ponto de Superfície' aparece.
O gráfico mostra o estado de tensão que corresponde ao resultado da linha de tabela atual. Dependendo da configuração no diálogo Configurações Globais, esses são os resultados para o nó de malha ou ponto de grade. Eles são apresentados como distribuições lineares baseadas nos resultados dos lados da superfície (superior, inferior, meio).
Você pode ajustar o gráfico com os botões na barra de ferramentas. Eles são atribuídos às seguintes funções:
| Botão | Função |
|---|---|
|
Botão de lista com opção de escolher entre Tipos de Resultados |
|
Alterna a exibição dos valores dos lados da superfície |
|
Mostra apenas os valores extremos de resultados positivos e negativos |
|
Alterna a exibição das dimensões |
|
Alterna a exibição dos contornos das camadas |
|
Alterna a exibição do eixo z local |
|
Abre o diálogo 'Editar Espessura' |
|
Permite a impressão da apresentação atual |

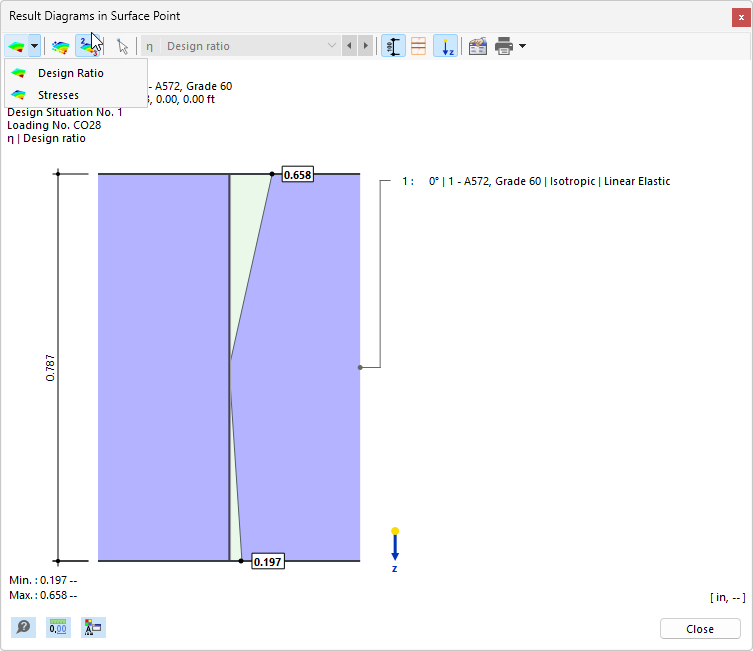

Tipos de Resultados
Com o botão de lista
, você pode selecionar qual tipo de resultado deseja representar na seção de superfície. Há duas opções disponíveis (veja a imagem Gráficos de Resultados no Ponto de Superfície):
- Utilizações
- Tensões

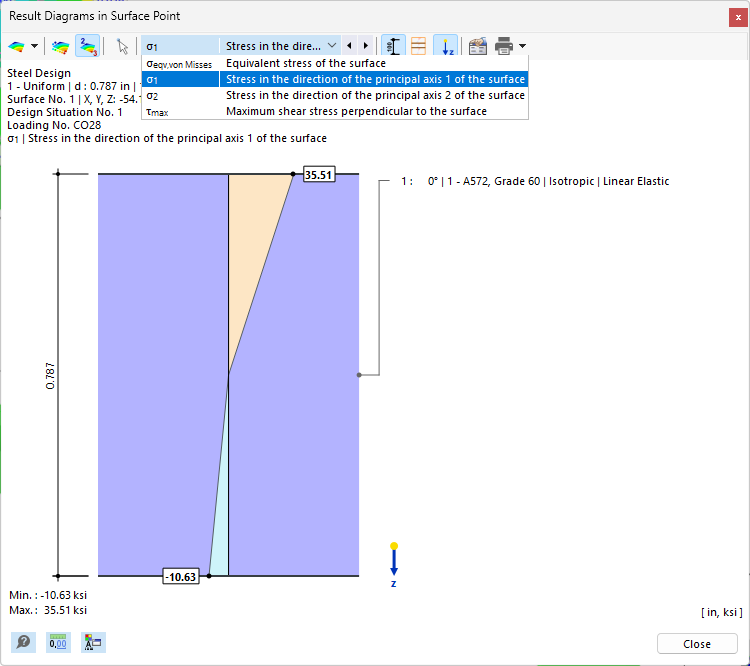

Para tensões, você pode definir no menu da barra de ferramentas o tipo de tensão cujo gráfico você deseja verificar.

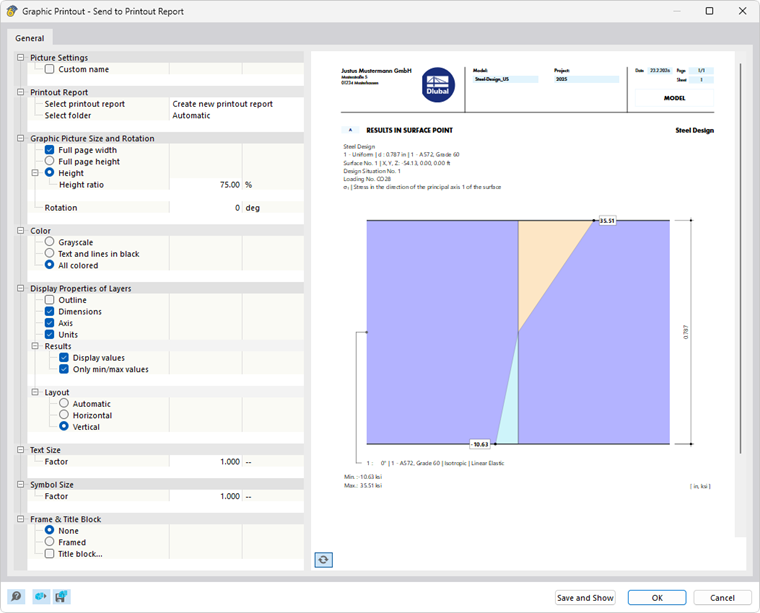

Impressão do Gráfico
Com o botão de lista
, você pode imprimir o gráfico atual diretamente, salvá-lo como PDF ou enviá-lo para o protocolo de impressão. Os detalhes a serem exibidos também podem ser definidos na pré-visualização de impressão.
