Componente Placa de Extremidade permite que você conecte um componente a outro usando um grupo de parafusos, uma placa de extremidade e soldas. Com este componente, também é possível conectar duas peças com uma configuração semelhante
Conexão

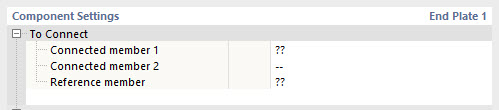

A primeira categoria das configurações do componente gerencia a definição dos componentes conectados e do componente de referência.
O primeiro componente conectado é obrigatório. Pode ser selecionado entre todos os componentes conectados ao nó. O segundo componente conectado é opcional, por exemplo, se outro componente no nó precisa ser conectado com as mesmas ou semelhantes configurações. Esta opção é útil quando vigas com a mesma seção são conectadas a um componente estrutural, representando uma conexão de cisalhamento dupla.
O componente de referência geralmente é o componente de suporte. Em geral, é o componente ao qual os componentes conectados estão fixados.
Placa
A categoria seguinte controla a definição da própria placa de extremidade. Selecione o material da placa entre os materiais definidos ou crie um novo material. Depois insira a espessura da placa.
Você pode definir as dimensões de uma placa de extremidade retangular por meio de Deslocamentos ou por Dimensões e Posição. Selecione a opção correspondente da lista. Placas circulares são definidas por seu diâmetro.
Se você definir a placa de extremidade por Deslocamentos, seu tamanho será derivado das dimensões da seção transversal do componente conectado. Isso significa, quão longe a placa de extremidade se estende além do quadro delimitador da seção transversal. Você pode verificar as dimensões totais da placa nas linhas finais, mas não pode modificá-las.

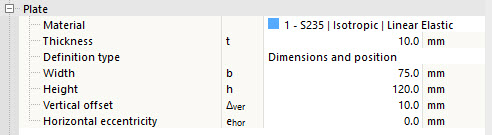

Se você selecionar a opção Dimensões e Posição, poderá inserir o tamanho da placa diretamente. A posição da placa de extremidade depende do componente conectado: a posição vertical é medida a partir da borda superior do perfil (valores positivos para cima), enquanto a excentricidade horizontal é medida a partir do centro de gravidade da seção transversal do componente.
Alternar entre os tipos de definição não altera a posição nem as dimensões da placa. Os valores são recalculados para refletir a definição atual.
Placa 2

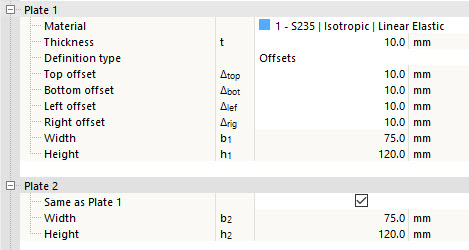

Se um segundo componente conectado tiver sido definido, você pode definir a placa de extremidade correspondente de maneira semelhante.
Parafusos
Nesta categoria são gerenciadas as propriedades dos parafusos.
Defina o diâmetro e a classe de resistência na primeira linha, selecionando as entradas correspondentes das listas.
Nas duas linhas seguintes, você pode definir a distância dos parafusos nas direções horizontal e vertical. As distâncias de borda e de eixo são inseridas na linha, separadas por espaços. Entradas ausentes serão automaticamente completadas de forma consistente com a geometria da placa de extremidade.
Ative a função Parafusos Pré-tensionados para considerar uma pré-tensão. O fator de força de pré-tensão e o coeficiente de atrito sob o apoio da cabeça são definidos na Configuração de Capacidade de Carga.
Se a opção Rosca na Zona de Cisalhamento estiver ativada, a resistência reduzida (área reduzida) será considerada de acordo com a norma de dimensionamento selecionada para a verificação de cisalhamento.
Além disso, na Lista de Parafusos você também pode desativar parafusos individuais, caso deseje executar um padrão de parafusos irregular.
Soldas
A última categoria controla as soldas para as partes individuais da placa de extremidade. Se você desativar uma caixa de seleção, essa solda não será aplicada.
Se você selecionar a área à direita da caixa de seleção, uma lista será exibida, da qual você pode selecionar o tipo de solda. Há vários tipos de soldas de filete e de topo disponíveis. Com as soldas de filete, cada espessura deve ser definida.
