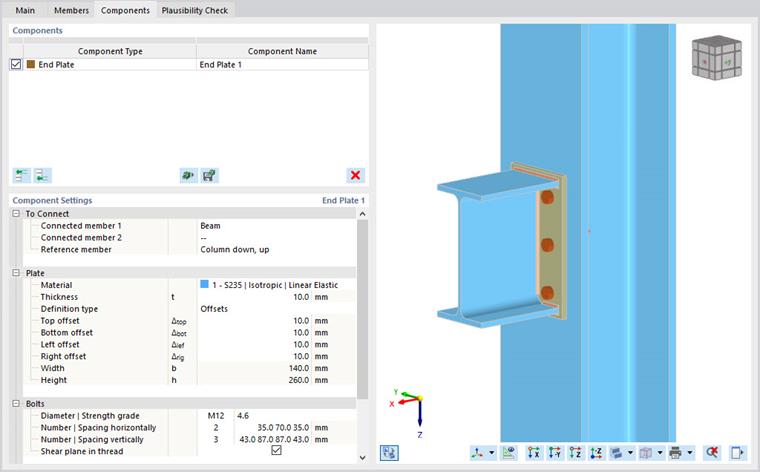

Con el componente Chapa frontal, puede conectar un componente estructural con otro mediante un grupo de tornillos, una chapa frontal y soldaduras. Con este componente también es posible conectar dos componentes estructurales con una configuración similar.
A conectar

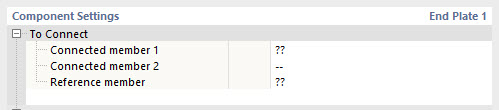

La primera categoría de la configuración del componente gestiona la definición de los componentes estructurales conectados y del componente estructural de referencia.
El primer componente estructural conectado es obligatorio. Se puede seleccionar de entre todos los componentes estructurales conectados al nudo. El segundo componente estructural conectado es opcional, por ejemplo, si se desea conectar otro componente estructural en el nudo con la misma configuración o una similar. Esta opción es útil cuando se conectan vigas con la misma sección a un componente estructural portante para representar una unión de cortante doble.
El componente estructural de referencia suele ser el componente estructural de apoyo. En general, es el componente estructural al que se fijan los componentes estructurales conectados.
Losa
La siguiente categoría controla la definición de la chapa frontal propiamente dicha. Seleccione el material de la losa de entre los materiales definidos o cree un material nuevo. A continuación, introduzca el espesor de la losa.
Puede definir las dimensiones de una chapa frontal rectangular mediante Desviaciones o mediante Dimensiones y posición. Seleccione la opción correspondiente de la lista. Las losas circulares se definen mediante su diámetro.
Si define la chapa frontal mediante Desviaciones, su tamaño se deduce de las dimensiones de la sección del componente estructural conectado. Es decir, cuánto sobresale la chapa frontal más allá del contorno delimitador de la sección. Puede comprobar las dimensiones totales de la losa en las últimas líneas, pero no modificarlas.
Si selecciona la opción Dimensiones y posición, puede introducir directamente el tamaño de la losa. La posición de la chapa frontal depende del componente estructural conectado: La posición vertical se mide desde el borde superior del perfil (valores positivos hacia arriba), mientras que la excentricidad horizontal se mide desde el centro de gravedad de la sección del componente estructural.
Cambiar entre los tipos de definición no modifica la posición ni las dimensiones de la losa. Los valores se recalculan para reflejar la definición actual.
Losa 2
Si se ha establecido un segundo componente estructural conectado, puede definir la chapa frontal correspondiente de manera similar.
Tornillos
En esta categoría se gestionan las propiedades de los tornillos.
Defina el diámetro y la clase de resistencia en la primera línea, seleccionando las entradas correspondientes de las listas.
En las dos líneas siguientes puede definir la separación de los tornillos en dirección horizontal y vertical. Las distancias al borde y entre ejes se introducen en la línea separadas por espacios. Las distancias de un subgrupo también pueden introducirse como una multiplicación (por ejemplo, 3*50). Las entradas faltantes se completan automáticamente de forma coherente con la geometría de la chapa frontal.
Active la función Tornillos pretensados para considerar un pretensado. El factor de fuerza de pretensado y el coeficiente de rozamiento bajo el apoyo de la cabeza se definen en la Configuración del estado límite último.
Si la opción Rosca en el plano de cortante está activada, se considera la menor resistencia (área reducida) según la norma de diseño seleccionada para la comprobación a cortante.
Además, en la Lista de tornillos también puede desactivar tornillos individuales si desea ejecutar un patrón de tornillos irregular.
Soldaduras

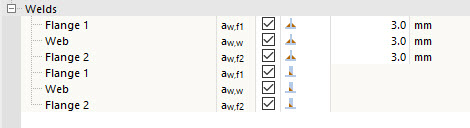

La última categoría controla las soldaduras para las partes individuales de la chapa frontal. Si desactiva una casilla de verificación, esta soldadura no se aplica.
Si selecciona el área a la derecha de la casilla de verificación, se muestra una lista de la que puede seleccionar el tipo de soldadura. Hay disponibles varios tipos de soldaduras de ángulo y soldaduras a tope. Para las soldaduras de ángulo, se debe definir cada espesor.
