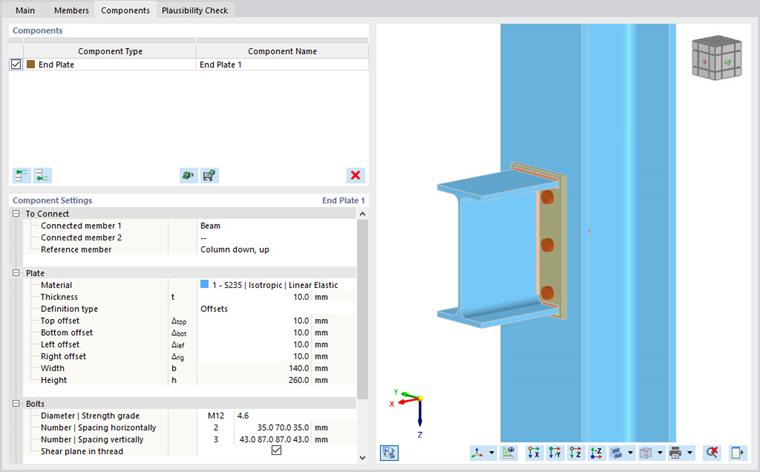

Z komponentem Blacha czołowa można połączyć jeden element konstrukcyjny z drugim za pomocą grupy śrub, blachy czołowej i spoin. Dzięki temu komponentowi możliwe jest również połączenie dwóch elementów konstrukcyjnych przy użyciu podobnych ustawień
Do podłączenia

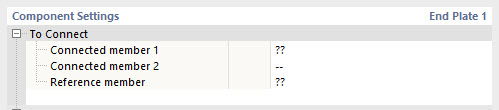

Pierwsza kategoria ustawień komponentu zarządza definicją połączonych elementów konstrukcyjnych i elementu referencyjnego.
Pierwszy dołączony element konstrukcyjny jest obowiązkowy. Można go wybrać spośród wszystkich elementów konstrukcyjnych połączonych z węzłem. Drugi dołączony element konstrukcyjny jest opcjonalny, na przykład jeśli do węzła ma zostać podłączony inny element konstrukcyjny z tymi samymi lub podobnymi ustawieniami. Opcja ta jest przydatna, gdy belki o tym samym przekroju są łączone z elementem nośnym w celu utworzenia połączenia dwuścinanego.
Elementem referencyjnym jest zazwyczaj element podpierający. Zasadniczo jest to element konstrukcyjny, do którego mocowane są dołączane elementy.
Blacha
Poniższa kategoria steruje definicją samej blachy czołowej. Wybierz materiał blachy ze zdefiniowanych materiałów lub utwórz nowy materiał. Następnie wprowadź grubość blachy.
Wymiary prostokątnej blachy czołowej można zdefiniować albo za pomocą Przesunięcia, albo za pomocą Wymiary i położenie. Wybierz odpowiednią opcję z listy. Płyty okrągłe są definiowane na podstawie ich średnicy.
W przypadku definiowania blachy czołowej za pomocą Przesunięcia, jej rozmiar jest wyprowadzany z wymiarów przekroju dołączanego elementu konstrukcyjnego. Oznacza to, jak daleko blacha czołowa wystaje poza obwiednię przekroju. Całkowite wymiary blachy można sprawdzić w ostatnich wierszach, ale nie można ich zmienić.
W przypadku wybrania opcji Wymiary i położenie można bezpośrednio wprowadzić rozmiar blachy. Położenie blachy czołowej zależy od dołączanego elementu konstrukcyjnego: Pozycja pionowa jest mierzona od górnej krawędzi profilu (wartości dodatnie w górę), podczas gdy mimośród poziomy jest mierzony od środka ciężkości przekroju elementu konstrukcyjnego.
Przełączanie między typami definicji nie zmienia ani położenia, ani wymiarów blachy. Wartości są przeliczane w celu odzwierciedlenia bieżącej definicji.
Blacha 2

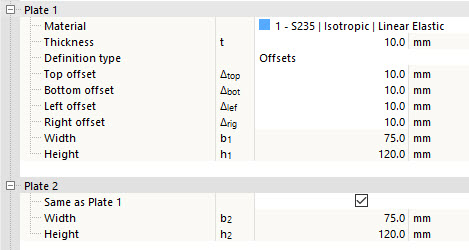

Jeśli zdefiniowano drugi dołączany element konstrukcyjny, odpowiednią blachę czołową można zdefiniować w podobny sposób.
Śruby
Ta kategoria zarządza właściwościami śrub.
W pierwszym wierszu należy zdefiniować średnicę i klasę wytrzymałości, wybierając odpowiednie wpisy z list.
W kolejnych dwóch wierszach można zdefiniować odstęp śrub w kierunku poziomym i pionowym. Odstępy krawędziowe i osiowe należy wprowadzać w wierszu, oddzielając je spacjami. Odstępy w podgrupie można również wprowadzić jako mnożenie (np. 3*50). Brakujące wpisy są automatycznie uzupełniane zgodnie z geometrią blachy czołowej.
Aktywacja funkcji Śruby sprężone umożliwia uwzględnienie sprężenia. Współczynnik siły sprężającej i współczynnik tarcia pod podkładką są zdefiniowane w Konfiguracja stanu granicznego nośności.
Jeśli opcja Gwint w płaszczyźnie ścinania jest aktywna, mniejsza wytrzymałość (zredukowana powierzchnia) jest uwzględniana przy obliczaniu nośności na ścinanie zgodnie z wybraną normą projektową.
Ponadto na Liście śrub można również dezaktywować poszczególne śruby, jeśli konieczne jest wykonanie nieregularnego układu śrub.
Spoiny

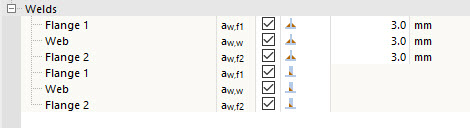

Ostatnia kategoria steruje spoinami dla poszczególnych części blachy czołowej. Odznaczenie pola wyboru powoduje, że dana spoina nie zostanie zastosowana.
Po wybraniu obszaru po prawej stronie pola wyboru wyświetli się lista, z której można wybrać rodzaj spoiny. Dostępnych jest kilka rodzajów spoin pachwinowych i spoin czołowych. W przypadku spoin pachwinowych należy zdefiniować każdą grubość.
