Avec le composant Platine d’about, vous pouvez connecter un élément structurel à un autre à l’aide d’un groupe de boulons, d’une platine d’about et de soudures. Ce composant permet également de connecter deux éléments structurels avec une configuration similaire.
Éléments à connecter

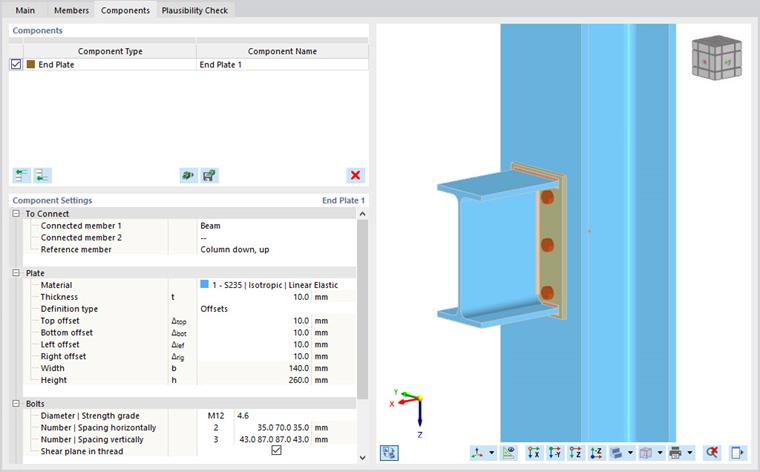

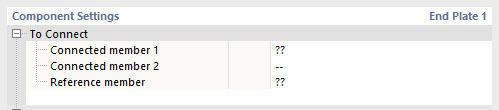

La première catégorie des paramètres du composant gère la définition des éléments connectés et de l’élément de référence.
Le premier élément connecté est obligatoire. Il peut être choisi parmi tous les éléments connectés au nœud. Le deuxième élément connecté est facultatif, par exemple si un autre élément au nœud doit être connecté avec des paramètres identiques ou similaires. Cette option est utile lorsque des poutres de même section sont connectées à un élément porteur pour représenter un assemblage à deux cisaillements.
L’élément de référence est généralement l’élément porteur. Il s’agit en général de l’élément sur lequel les éléments connectés sont fixés.
Tôle
La catégorie suivante contrôle la définition de la platine d’about elle-même. Choisissez le matériau de la plaque dans la liste des matériaux définis ou créez un nouveau matériau. Entrez ensuite l’épaisseur de la plaque.
Vous pouvez définir les dimensions d’une platine d’about rectangulaire soit par les Décalages, soit par les Dimensions et position. Choisissez l’option appropriée dans la liste. Les plaques circulaires sont définies par leur diamètre.
Si vous définissez la platine d’about par les Décalages, sa taille est dérivée des dimensions de la section de l’élément connecté. C’est-à-dire jusqu’où la platine d’about dépasse le cadre de délimitation de la section. Vous pouvez vérifier les dimensions hors-tout de la plaque dans les dernières lignes, mais pas les modifier.
Si vous sélectionnez l’option Dimensions et position, vous pouvez entrer directement la taille de la plaque. La position de la platine d’about dépend de l’élément connecté : La position verticale est mesurée à partir du bord supérieur du profilé (les valeurs positives vont vers le haut), tandis que l’excentrement horizontal est mesuré à partir du centre de gravité de la section de l’élément.
Basculer entre les types de définition ne change ni la position ni les dimensions de la plaque. Les valeurs sont recalculées pour refléter la définition actuelle.
Tôle 2

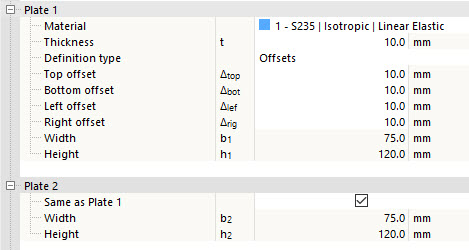

Si un deuxième élément connecté a été défini, la platine d’about correspondante peut être définie de manière similaire.
Boulons
Cette catégorie gère les propriétés des boulons.
Définissez le diamètre et la classe de qualité dans la première ligne en sélectionnant les entrées appropriées dans les listes.
Dans les deux lignes suivantes, vous pouvez définir l’espacement des boulons dans les directions horizontale et verticale. Les distances aux bords et les entraxes sont entrés dans la ligne, séparés par un espace. Les espacements d’un sous-groupe peuvent également être indiqués sous forme de multiplication (par exemple, 3*50). Les entrées manquantes sont automatiquement complétées en fonction de la géométrie de la platine d’about.
Activez la fonction Boulons précontraints pour prendre en compte une précontrainte. Le facteur de précontrainte et le coefficient de frottement sous la tête du boulon sont définis dans la Configuration pour l’ELU.
Si l’option Filetage au plan de cisaillement est activée, la résistance moindre (surface réduite) selon la norme de vérification sélectionnée est prise en compte pour la vérification au cisaillement.
De plus, dans la Liste des boulons, vous pouvez également désactiver des boulons individuels si vous souhaitez réaliser un motif de boulons irrégulier.
Soudures

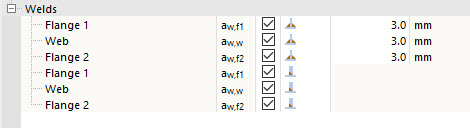

La dernière catégorie contrôle les soudures pour les différentes parties de la platine d’about. Si vous désactivez une case à cocher, cette soudure ne sera pas appliquée.
Si vous sélectionnez la zone à droite de la case à cocher, une liste s’affiche dans laquelle vous pouvez choisir le type de soudure. Plusieurs types de soudures d’angle et de soudures bout à bout sont disponibles. Pour les soudures d’angle, chaque épaisseur doit être définie.
