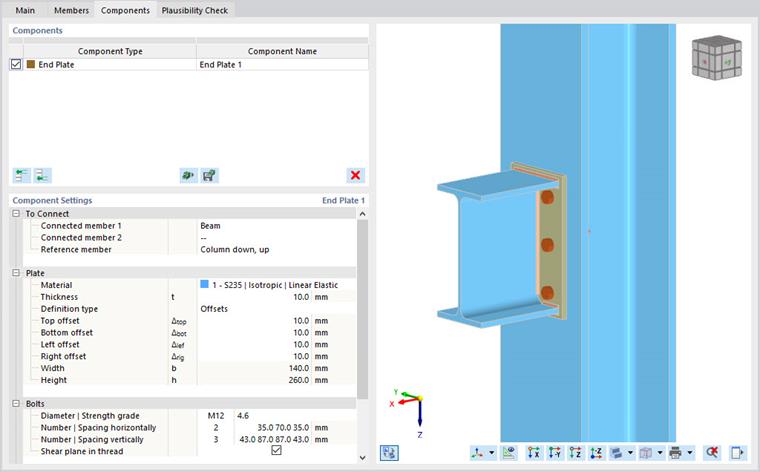

Con il componente Piastra di estremità è possibile collegare un componente strutturale a un altro mediante un gruppo di bulloni, una piastra di estremità e saldature. Con questo componente è anche possibile collegare due componenti strutturali con un'impostazione simile.
Da collegare
La prima categoria delle impostazioni del componente gestisce la definizione dei componenti strutturali collegati e del componente strutturale di riferimento.
Il primo componente strutturale collegato è obbligatorio. Può essere selezionato tra tutti i componenti strutturali collegati al nodo. Il secondo componente strutturale collegato è opzionale, ad esempio quando si desidera collegare un altro componente strutturale al nodo con impostazioni uguali o simili. Questa opzione è utile quando le travi con la stessa sezione sono collegate a un componente strutturale portante per rappresentare un giunto a doppio taglio.
Il componente strutturale di riferimento è solitamente il componente strutturale di supporto. In generale, è il componente strutturale a cui sono fissati i componenti strutturali collegati.
Lamiera
La categoria successiva controlla la definizione della piastra di estremità stessa. Selezionare il materiale della lamiera tra i materiali definiti o crearne uno nuovo. Quindi inserire lo spessore della lamiera.
È possibile definire le dimensioni di una piastra di estremità rettangolare tramite Offset o tramite Dimensione e posizione. Selezionare l'opzione appropriata dall'elenco. Le piastre circolari sono definite dal loro diametro.
Se si definisce la piastra di estremità tramite Offset, la sua dimensione è derivata dalle dimensioni della sezione del componente strutturale collegato. Ovvero, quanto la piastra di estremità sporge oltre il riquadro di delimitazione della sezione. È possibile verificare le dimensioni totali della lamiera nelle ultime righe, ma non modificarle.

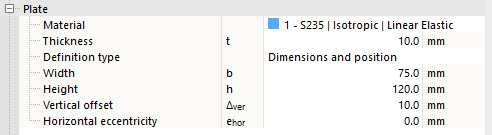

Se si seleziona l'opzione Dimensione e posizione, è possibile inserire direttamente la dimensione della lamiera. La posizione della piastra di estremità dipende dal componente strutturale collegato: La posizione verticale è misurata dal bordo superiore della sezione (valori positivi verso l'alto), mentre l'eccentricità orizzontale è misurata dal centro di gravità della sezione del componente strutturale.
Il passaggio da un tipo di definizione all'altro non modifica né la posizione né le dimensioni della lamiera. I valori vengono ricalcolati per riflettere la definizione corrente.
Lamiera 2

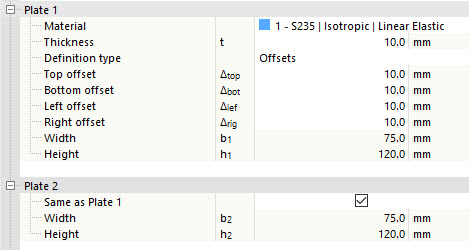

Se è stato definito un secondo componente strutturale collegato, è possibile definire la piastra di estremità corrispondente in modo simile.
Bulloni
In questa categoria vengono gestite le proprietà dei bulloni.
Definire il diametro e la classe di resistenza nella prima riga, selezionando le voci appropriate dagli elenchi.
Nelle due righe successive è possibile definire la distanza dei bulloni in direzione orizzontale e verticale. Le distanze dal bordo e interasse vengono inserite nella riga separate da spazi. Le distanze di un sottogruppo possono anche essere inserite come moltiplicazione (es. 3*50). Le voci mancanti vengono completate automaticamente in modo coerente con la geometria della piastra di estremità.
Attivare la funzione Bulloni precaricati per considerare una precompressione. Il fattore della forza di precarico e il coefficiente di attrito sotto il piano di appoggio della testa sono definiti nella Configurazione SLU.
Se l'opzione Filetto nel piano di taglio è attivata, la resistenza inferiore (superficie ridotta) viene considerata secondo la norma di progetto selezionata per la verifica a taglio.
Inoltre, nella Lista bulloni è anche possibile disattivare singoli bulloni se si desidera realizzare un modello di bullonatura irregolare.
Saldature

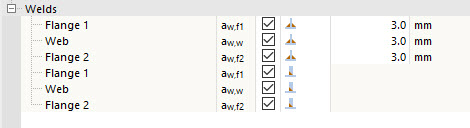

L'ultima categoria controlla le saldature per le singole parti della piastra di estremità. Se una casella di controllo è disattivata, quella saldatura non verrà applicata.
Se si seleziona l'area a destra della casella di controllo, viene visualizzato un elenco dal quale è possibile selezionare il tipo di saldatura. Sono disponibili diversi tipi di filetti di saldatura e saldature di testa. Per i filetti di saldatura, è necessario definire ogni spessore.
