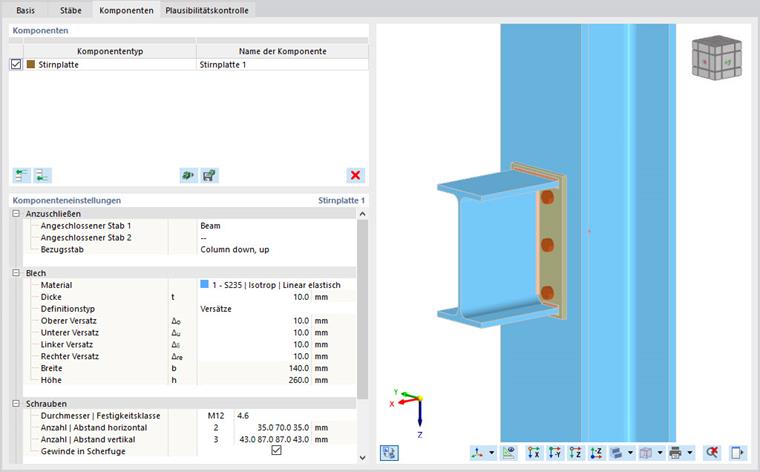

Mit der Komponente Stirnplatte können Sie ein Bauteil mit einem anderen mittels einer Schraubengruppe, einer Stirnplatte und Schweißnähten verbinden. Mit dieser Komponente ist es auch möglich, zwei Bauteile mit einer ähnlichen Einstellung anzuschließen
Anzuschließen

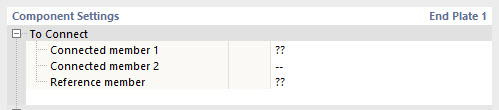

Die erste Kategorie der Komponenteneinstellungen verwaltet die Definition der verbundenen Bauteile und des Referenzbauteils.
Das erste verbundene Bauteil ist obligatorisch. Es kann aus allen mit dem Knoten verbundenen Bauteilen ausgewählt werden. Das zweite verbundene Bauteil ist optional, beispielsweise wenn ein anderes Bauteil am Knoten mit denselben oder ähnlichen Einstellungen verbunden werden soll. Diese Option ist nützlich, wenn Träger mit demselben Querschnitt mit einem tragenden Bauteil verbunden werden, um einen zweischubigen Anschluss darzustellen.
Das Referenzbauteil ist in der Regel das Stützbauteil. Im Allgemeinen ist es das Bauteil, an dem die verbundenen Bauteile befestigt sind.
Blech
Die nachfolgende Kategorie steuert die Definition der Stirnplatte selbst. Wählen Sie das Plattenmaterial aus den definierten Materialien aus oder erstellen Sie ein neues Material. Geben Sie dann die Dicke der Platte ein.
Sie können die Abmessungen einer rechteckigen Stirnplatte entweder über Versätze oder über Abmessungen und Lage definieren. Wählen Sie die entsprechende Option aus der Liste aus. Kreisförmige Platten werden über ihren Durchmesser definiert.

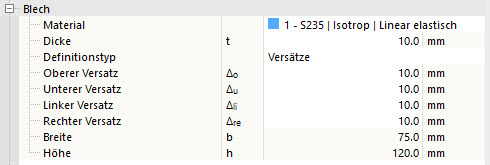

Wenn Sie die Stirnplatte über Versätze definieren, wird ihre Größe aus den Querschnittsabmessungen des verbundenen Bauteils abgeleitet. Das heißt, wie weit die Stirnplatte über den Begrenzungsrahmen des Querschnitts hinausragt. Sie können die Gesamtabmessungen der Platte in den letzten Zeilen überprüfen, aber nicht ändern.
Wenn Sie die Option Abmessungen und Position auswählen, können Sie die Größe der Platte direkt eingeben. Die Position der Stirnplatte hängt vom verbundenen Bauteil ab: Die vertikale Position wird von der Oberkante des Profils aus gemessen (positive Werte nach oben), während die horizontale Exzentrizität vom Schwerpunkt des Bauteilquerschnitts aus gemessen wird.
Das Umschalten zwischen den Definitionstypen ändert weder die Position noch die Abmessungen der Platte. Die Werte werden neu berechnet, um die aktuelle Definition widerzuspiegeln.
Blech 2
Wenn ein zweites verbundenes Bauteil festgelegt wurde, können Sie die entsprechende Stirnplatte auf ähnliche Weise definieren.
Schrauben
In dieser Kategorie werden die Eigenschaften der Schrauben verwaltet.
Definieren Sie den Durchmesser und die Festigkeitsklasse in der ersten Zeile, indem Sie die entsprechenden Einträge aus den Listen auswählen.
In den nächsten beiden Zeilen können Sie den Abstand der Schrauben in horizontaler und vertikaler Richtung definieren. Die Rand- und Achsabstände werden mit Leerzeichen getrennt in die Zeile eingegeben. Fehlende Eingaben werden automatisch konsistent zur Geometrie der Stirnplatte vervollständigt.
Aktivieren Sie die Funktion Vorgespannte Schrauben um eine Vorspannung zu berücksichtigen. Der Vorspannkraftfaktor und der Reibwert unter der Kopfauflage wird in der Tragfähigkeitskonfiguration definiert.
Wenn die Option Gewinde in Scherfuge aktiviert ist, wird die geringere Festigkeit (reduzierte Fläche) gemäß der ausgewählten Bemessungsnorm für die Schubnachweis berücksichtigt.
Darüber hinaus können Sie in der Schraubenliste auch einzelne Schrauben deaktivieren, falls Sie ein unregelmäßiges Schraubenmuster ausführen wollen.
Schweißnähte
Die letzte Kategorie steuert die Schweißnähte für die einzelnen Teile der Stirnplatte. Wenn Sie ein Kontrollkästchen deaktivieren, wird diese Schweißnaht nicht angewendet.
Wenn Sie den Bereich rechts neben dem Kontrollkästchen auswählen, wird eine Liste angezeigt, aus der Sie die Art der Schweißnaht auswählen können. Es stehen mehrere Arten von Kehlnähten und Stumpfnähten zur Verfügung. Bei Kehlnähten muss jede Dicke definiert werden.
