Čelní deska

S komponentou Čelní deska můžete připojit konstrukční díl k jinému pomocí skupiny šroubů, čelní desky a svarů. Pomocí této komponenty je také možné připojit dva konstrukční díly s podobným nastavením

Dialog pro nastavení komponent

Připojit

První kategorie nastavení komponenty spravuje definici připojovaných konstrukčních dílů a referenčního konstrukčního dílu.

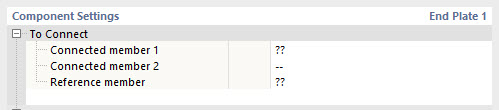

Přiřazování prutů

První připojovaný konstrukční díl je povinný. Lze jej vybrat ze všech konstrukčních dílů připojených k uzlu. Druhý připojovaný konstrukční díl je volitelný, například pokud má být k uzlu připojen jiný konstrukční díl se stejným nebo podobným nastavením. Tato možnost je užitečná, když jsou nosníky se stejným průřezem připojeny k nosnému konstrukčnímu dílu pro vytvoření dvojitého střihového spoje.

Referenční konstrukční díl je obvykle nosný konstrukční díl. Obecně je to konstrukční díl, ke kterému jsou připojované konstrukční díly připevněny.

Plech

Následující kategorie řídí definici samotné čelní desky. Vyberte materiál desky z definovaných materiálů nebo vytvořte nový materiál. Poté zadejte tloušťku desky.

Rozměry obdélníkové čelní desky můžete definovat buď pomocí Odsazení, nebo pomocí Rozměrů a pozice. Vyberte příslušnou možnost ze seznamu. Kruhové desky jsou definovány svým průměrem.

Nastavení desky - typ definice odsazení

Nastavení desky - kóty a typ zadání polohy

Pokud definujete čelní desku pomocí Odsazení, její velikost je odvozena z rozměrů průřezu připojovaného konstrukčního dílu. To znamená, jak daleko čelní deska přesahuje ohraničující rámec průřezu. Celkové rozměry desky můžete zkontrolovat v posledních řádcích, ale nelze je měnit.

Pokud vyberete možnost Rozměry a pozice, můžete zadat velikost desky přímo. Pozice čelní desky závisí na připojovaném konstrukčním dílu: Svislá pozice se měří od horního okraje profilu (kladné hodnoty směrem nahoru), zatímco vodorovná excentricita se měří od těžiště průřezu konstrukčního dílu.

Přepínání mezi typy definice nemění pozici ani rozměry desky. Hodnoty jsou přepočítány tak, aby odrážely aktuální definici.

Plech 2

Pokud byl zadán druhý připojovaný konstrukční díl, můžete odpovídající čelní desku definovat podobným způsobem.

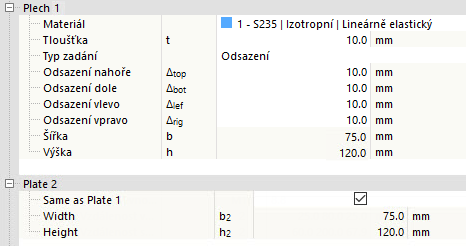

Stejné nastavení desky pro obě čelní desky

Šrouby

V této kategorii se spravují vlastnosti šroubů.

Nastavení šroubů

V prvním řádku definujte průměr a třídu pevnosti výběrem odpovídajících položek ze seznamů.

Výběr průměrů šroubů

Výběr tříd šroubů

V následujících dvou řádcích můžete definovat rozteč šroubů ve vodorovném a svislém směru. Vzdálenosti od okraje a osové vzdálenosti se zadávají do řádku oddělené mezerami. Rozteče podskupiny lze také zadat jako násobení (např. 3*50). Chybějící zadání se automaticky doplní v souladu s geometrií čelní desky.

Aktivujte funkci Předepjaté šrouby pro zohlednění předpětí. Součinitel předpínací síly a součinitel tření pod hlavou šroubu jsou definovány v Konfigurace mezního stavu únosnosti.

Pokud je aktivována možnost Závit ve smykové rovině, je nižší pevnost (redukovaná plocha) zohledněna podle vybrané návrhové normy pro posouzení na střih.

Kromě toho můžete v Seznamu šroubů také deaktivovat jednotlivé šrouby, pokud chcete vytvořit nepravidelné uspořádání šroubů.

Smyková rovina v závitu

Svary

Poslední kategorie řídí svary pro jednotlivé části čelní desky. Pokud deaktivujete zaškrtávací políčko, tento svar se nepoužije.

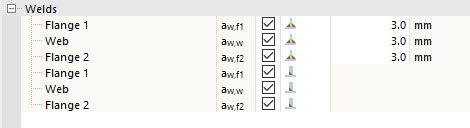

Definice svarů

Pokud vyberete oblast vpravo od zaškrtávacího políčka, zobrazí se seznam, ze kterého můžete vybrat typ svaru. K dispozici je několik typů koutových svarů a tupých svarů. U koutových svarů je nutné definovat každou tloušťku.
