Alcuni componenti come Piastra di estremità, Piastra d'anima, Squadretta, Piastra di estremità su piastra, Piastra di collegamento e Piastra su piastra includono la definizione dei dispositivi di fissaggio (bulloni). Tuttavia, è possibile utilizzare i Dispositivi di fissaggio anche come componente separato quando si desidera collegare due o più piastre generiche. Questo componente collega una o più piastre (o piastre di asta) ad altre piastre o piastre di asta già presenti nel modello.
Da collegare

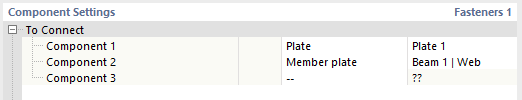

Nella prima categoria delle "Impostazioni componente", definire i componenti da collegare. Questi possono essere piastre o piastre di asta. È necessario selezionare almeno due componenti ed è possibile collegare fino a dieci componenti.
Componente 1 è la piastra principale. Ciò significa che le teste dei bulloni sono posizionate su di essa e, per impostazione predefinita, l'origine dei dispositivi di fissaggio (bulloni) è impostata nella stessa posizione. Componente 2 è un componente di riferimento; i dispositivi di fissaggio (bulloni) sono orientati nella direzione impostata da quel componente. Tutti i componenti successivi vengono automaticamente allineati in quella direzione se sono paralleli al Componente 1; in caso contrario, vengono impostati come non validi e spostati all'ultima posizione nell'elenco dei componenti.
Posizione
La seconda categoria controlla il posizionamento del gruppo di dispositivi di fissaggio.
Selezionare il componente "Origine" a cui saranno correlati gli spostamenti e la rotazione. Il valore predefinito è la piastra o piastra di asta selezionata come Componente 1, ma è possibile scegliere qualsiasi componente definito nella categoria Da collegare come riferimento. In base al sistema di coordinate del componente di riferimento, è possibile spostare o ruotare l'origine dei dispositivi di fissaggio nel piano definito dal componente di origine per soddisfare le proprie esigenze.
Bulloni
Questa categoria gestisce le proprietà dei Bulloni.
La prima riga contiene il diametro del bullone richiesto, seguito dalla classe del bullone. Nella seconda riga, è possibile scegliere il modello del gruppo di bulloni. Le possibilità sono Ortogonale, Polare e Coordinate.
Per l'opzione Ortogonale, è possibile definire il numero di file e la spaziatura dei bulloni orizzontalmente e verticalmente. Quando si espandono le voci Numero ǀ Spaziatura longitudinale o Numero ǀ Spaziatura trasversale, è possibile definire ogni spazio in una riga separata. I valori di spaziatura per un sottogruppo possono anche essere inseriti come moltiplicazione (ad esempio, 3*50). Le voci mancanti vengono automaticamente riempite per essere coerenti con la geometria delle piastre.

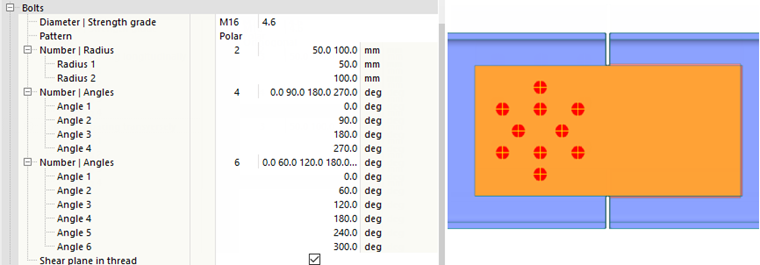

Per l'opzione Polare, è possibile definire il numero di cerchi in cui possono essere posizionati i bulloni e il loro raggio. Quindi si definisce il numero di bulloni in ciascun cerchio e l'angolo per ciascun bullone. Quando si apre qualsiasi voce Numero ǀ Angoli, è possibile definire ogni angolo in una riga separata.
Per l'opzione Coordinate, è possibile definire coordinate specifiche per ciascun bullone separatamente nella categoria Coordinate. Dopo il passaggio al modello Coordinate, i bulloni rimangono nella posizione definita prima del cambio.
Coordinate

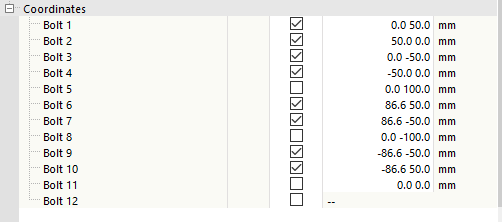

Nell'ultima categoria Coordinate, si trova un elenco di bulloni definiti, caselle di controllo e coordinate per ciascun bullone. È possibile disattivare o attivare un bullone specifico tramite la sua casella di controllo. Quando si è impostato il modello Coordinate nella categoria Bulloni, è anche possibile modificare le coordinate di un bullone specifico. Per tutti gli altri modelli, le coordinate di ciascun bullone sono di sola lettura.
Piano di taglio nella filettatura
Quando l'opzione "Piano di taglio nella filettatura" è attivata, per la verifica a taglio del bullone viene considerata la resistenza inferiore (area ridotta) secondo la norma di progetto selezionata.
