Einige der Komponenten wie Stirnplatte, Fahnenblech, Knagge, Stirnplatte an Platte, Anschlussblech und Platte an Platte enthalten die Definition von Verbindungsmitteln (Schrauben). Sie können jedoch auch die Verbindungsmittel als separate Komponente verwenden, wenn Sie zwei oder mehr allgemeine Platten verbinden möchten. Diese Komponente verbindet eine oder mehrere Platten (oder Stabbleche) mit anderen Platten oder Stabblechen, die bereits im Modell vorhanden sind.
Zu verbinden

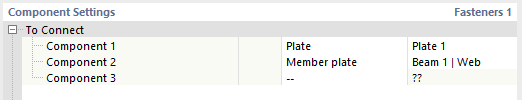

Definieren Sie in der ersten Kategorie der "Komponenteneinstellungen" die Komponenten, die verbunden werden sollen. Dies können Platten oder Stabbleche sein. Sie müssen mindestens zwei Komponenten auswählen und können bis zu zehn Komponenten verbinden.
Komponente 1 ist die maßgebende Platte. Das bedeutet, dass die Schraubenköpfe darauf platziert werden und standardmäßig der Ursprung für die Verbindungsmittel (Schrauben) an derselben Position festgelegt wird. Komponente 2 ist eine Referenzkomponente; die Verbindungsmittel (Schrauben) werden in der durch diese Komponente vorgegebenen Richtung ausgerichtet. Alle folgenden Komponenten werden automatisch in dieser Richtung ausgerichtet, wenn sie parallel zu Komponente 1 sind; falls nicht, werden sie als ungültig markiert und an die letzte Position in der Liste der Komponenten verschoben.
Position
Die zweite Kategorie steuert die Positionierung der Verbindungsmittelgruppe.
Wählen Sie die "Ursprungs"-Komponente, auf die sich die Verschiebungen und die Rotation beziehen sollen. Der Standardwert ist die als Komponente 1 ausgewählte Platte oder das Stabblech, aber Sie können jede in der Kategorie Zu verbinden definierte Komponente als Referenz wählen. Basierend auf dem Koordinatensystem der Referenzkomponente können Sie den Ursprung der Verbindungsmittel in der durch die Ursprungskomponente definierten Ebene verschieben oder rotieren, um ihn Ihren Bedürfnissen anzupassen.
Schrauben
Diese Kategorie verwaltet die Eigenschaften der Schrauben.

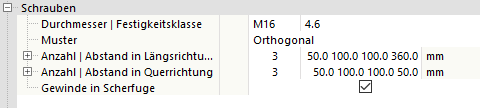

Die erste Zeile enthält den erforderlichen Schraubendurchmesser, gefolgt von der Schraubenfestigkeitsklasse. In der zweiten Zeile können Sie das Muster der Schraubengruppe wählen. Die Möglichkeiten sind Orthogonal, Polar und Koordinaten.
Für die Option Orthogonal können Sie die Anzahl der Reihen und den Abstand der Schrauben horizontal und vertikal definieren. Wenn Sie die Einträge Anzahl ǀ Abstand längs oder Anzahl ǀ Abstand quer erweitern, können Sie jeden Abstand in einer separaten Zeile definieren. Die Abstandswerte für eine Untergruppe können auch als Multiplikation eingegeben werden (z. B. 3*50). Fehlende Einträge werden automatisch so ergänzt, dass sie mit der Geometrie der Platten konsistent sind.
Für die Option Polar können Sie die Anzahl der Kreise, auf denen Schrauben platziert werden können, und deren Radius definieren. Dann definieren Sie die Anzahl der Schrauben in jedem Kreis und den Winkel für jede Schraube. Wenn Sie einen Eintrag Anzahl ǀ Winkel öffnen, können Sie jeden Winkel in einer separaten Zeile definieren.

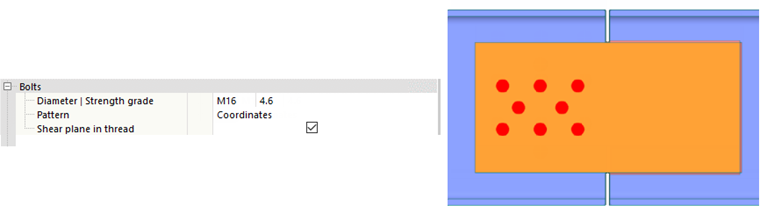

Für die Option Koordinaten können Sie in der Kategorie Koordinaten spezifische Koordinaten für jede Schraube separat definieren. Nach dem Wechsel zum Muster Koordinaten bleiben die Schrauben an der zuvor definierten Position.
Koordinaten

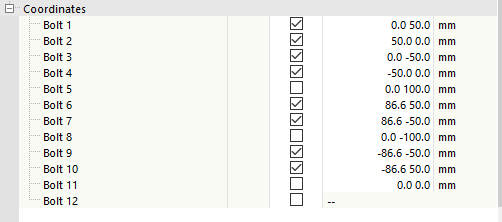

In der letzten Kategorie Koordinaten finden Sie eine Liste der definierten Schrauben, Kontrollkästchen und Koordinaten für jede Schraube. Sie können eine bestimmte Schraube über ihr Kontrollkästchen deaktivieren oder aktivieren. Wenn Sie in der Kategorie Schrauben das Muster Koordinaten eingestellt haben, können Sie auch die Koordinaten einer bestimmten Schraube ändern. Für alle anderen Muster sind die Koordinaten jeder Schraube schreibgeschützt.
Scherfuge im Gewinde
Wenn die Option "Scherfuge im Gewinde" aktiviert ist, wird die geringere Festigkeit (reduzierte Fläche) gemäß der gewählten Bemessungsnorm für den Schraubenabscheren-Nachweis berücksichtigt.
