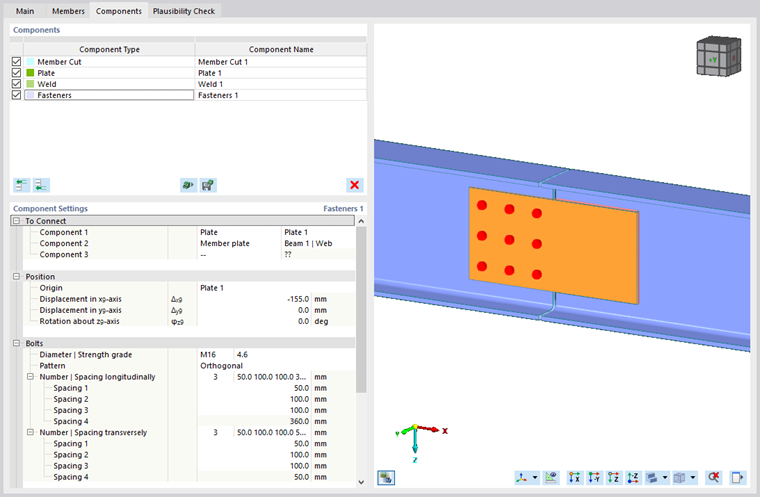

Certains composants tels que Plaque d'about, Plaque de connexion, Cornière, Plaque d'about sur plaque, Plaque de connexion et Plaque sur plaque incluent la définition des organes d'assemblage (boulons). Cependant, vous pouvez également utiliser les Organes d'assemblage comme composant séparé lorsque vous souhaitez connecter deux ou plusieurs plaques générales. Ce composant connecte une ou plusieurs plaques (ou plaques de barre) à d'autres plaques ou plaques de barre déjà présentes dans le modèle.
.PNG?mw=760&hash=02aa0c12de72d7a3692f10835e1eff7483e87e8b)

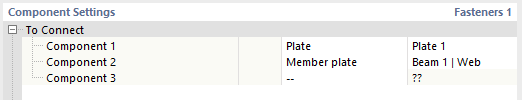

À connecter
Dans la première catégorie des « Paramètres du composant », définissez les composants qui doivent être connectés. Il peut s'agir de plaques ou de plaques de barre. Vous devez sélectionner au moins deux composants, et vous pouvez connecter jusqu'à dix composants.
Le Composant 1 est la plaque de référence. Cela signifie que les têtes de boulons y sont placées et que, par défaut, l'origine des organes d'assemblage (boulons) est définie à la même position. Le Composant 2 est un composant de référence ; les organes d'assemblage (boulons) sont orientés dans la direction définie par ce composant. Tous les composants suivants sont automatiquement alignés dans cette direction s'ils sont parallèles au Composant 1 ; sinon, ils sont définis comme non valides et déplacés à la dernière position dans la liste des composants.
Position
La deuxième catégorie contrôle le positionnement du groupe d'organes d'assemblage.
Sélectionnez le composant « Origine » auquel les déplacements et la rotation seront liés. La valeur par défaut est la plaque ou la plaque de barre sélectionnée comme Composant 1, mais vous pouvez choisir n'importe quel composant défini dans la catégorie À connecter comme référence. Basé sur le système de coordonnées du composant de référence, vous pouvez déplacer ou faire tourner l'origine des organes d'assemblage dans le plan défini par le composant d'origine pour répondre à vos besoins.

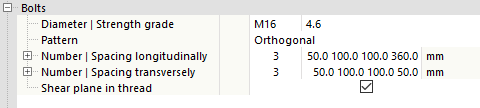

Boulons
Cette catégorie gère les propriétés des Boulons.
La première ligne contient le diamètre de boulon requis, suivi de la classe de boulon. Dans la deuxième ligne, vous pouvez choisir le motif du groupe de boulons. Les possibilités sont Orthogonale, Polaire et Coordonnées.

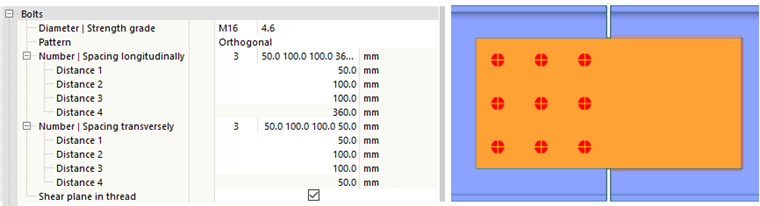

Pour l'option Orthogonale, vous pouvez définir le nombre de rangées et l'espacement des boulons horizontalement et verticalement. Lorsque vous développez les éléments Nombre ǀ Espacement longitudinal ou Nombre ǀ Espacement transversal, vous pouvez définir chaque espacement dans une ligne séparée. Les valeurs d'espacement pour un sous-groupe peuvent également être saisies sous forme de multiplication (par ex., 3*50). Les entrées manquantes sont automatiquement remplies pour être cohérentes avec la géométrie des plaques.

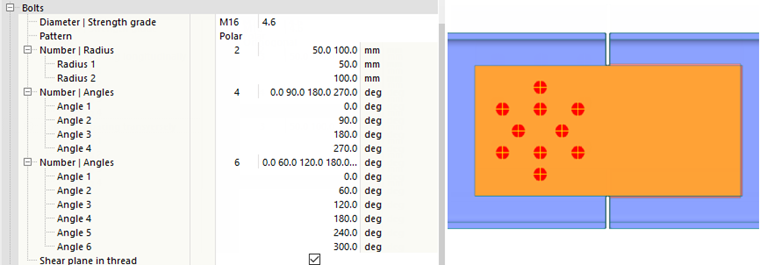

Pour l'option Polaire, vous pouvez définir le nombre de cercles où les boulons peuvent être placés, et leur rayon. Ensuite, vous définissez le nombre de boulons dans chaque cercle et l'angle pour chaque boulon. Lorsque vous ouvrez un élément Nombre ǀ Angles, vous pouvez définir chaque angle dans une ligne séparée.
Pour l'option Coordonnées, vous pouvez définir des coordonnées spécifiques pour chaque boulon séparément dans la catégorie Coordonnées. Après être passé au motif Coordonnées, les boulons restent à la position définie avant le changement.

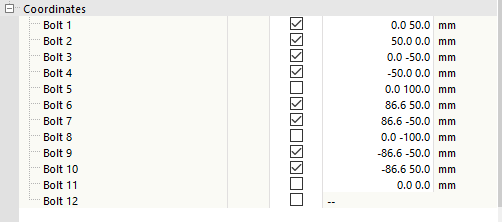

Coordonnées
Dans la catégorie finale Coordonnées, vous trouverez une liste de boulons définis, des cases à cocher et des coordonnées pour chaque boulon. Vous pouvez désactiver ou activer un boulon spécifique au moyen de sa case à cocher. Lorsque vous avez défini le motif Coordonnées dans la catégorie Boulons, vous pouvez également modifier les coordonnées d'un boulon spécifique. Pour tous les autres motifs, les coordonnées de chaque boulon sont en lecture seule.
Plan de cisaillement dans la partie filetée
Lorsque l'option « Plan de cisaillement dans la partie filetée » est activée, la résistance inférieure (aire réduite) selon la norme de vérification sélectionnée est prise en compte pour la vérification du cisaillement du boulon.
