Algunos de los componentes como Chapa frontal, Chapa de soporte, Casquillo, Chapa frontal a placa, Placa de conexión y Placa a placa incluyen la definición de medios de fijación (tornillos). Sin embargo, también puede usar los Medios de fijación como un componente separado cuando desee conectar dos o más placas generales. Este componente conecta una o más placas (o placas de barra) a otras placas o placas de barra que ya están presentes en el modelo.
Para conectar

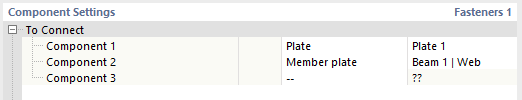

En la primera categoría de la "Configuración de componentes", defina los componentes que se van a conectar. Pueden ser placas o placas de barra. Debe seleccionar al menos dos componentes y puede conectar hasta diez componentes.
Componente 1 es la placa principal. Esto significa que las cabezas de los tornillos se colocan en ella y, por defecto, el origen de los medios de fijación (tornillos) se establece en la misma posición. Componente 2 es un componente de referencia; los medios de fijación (tornillos) se orientan en la dirección establecida por ese componente. Todos los componentes siguientes se alinean automáticamente en esa dirección si son paralelos al Componente 1; si no, se establecen como no válidos y se mueven a la última posición en la lista de componentes.
Posición
La segunda categoría controla la posición del grupo de medios de fijación.
Seleccione el componente de "Origen" al que se referirán los desplazamientos y la rotación. El valor por defecto es la placa o placa de barra seleccionada como Componente 1, pero puede elegir cualquier componente definido en la categoría Para conectar como referencia. Basándose en el sistema de coordenadas del componente de referencia, puede mover o rotar el origen de los medios de fijación en el plano definido por el componente de origen para adaptarlo a sus necesidades.
Tornillos
Esta categoría gestiona las propiedades de los Tornillos.
La primera fila contiene el diámetro del tornillo requerido, seguido de la clase de tornillo. En la segunda fila, puede elegir el patrón del grupo de tornillos. Las posibilidades son Ortogonal, Polar y Coordenadas.
Para la opción Ortogonal, puede definir el número de filas y la separación de los tornillos horizontal y verticalmente. Cuando expanda los elementos Número ǀ Separación longitudinal o Número ǀ Separación transversal, puede definir cada espacio en una fila separada. Los valores de separación para un subgrupo también se pueden introducir como una multiplicación (por ejemplo, 3*50). Las entradas que falten se rellenan automáticamente para que sean coherentes con la geometría de las placas.

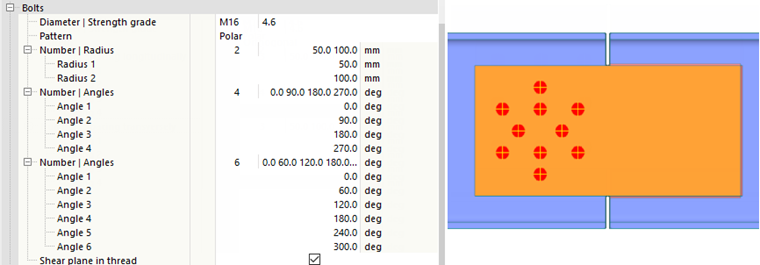

Para la opción Polar, puede definir el número de círculos donde se pueden colocar los tornillos y su radio. Luego define el número de tornillos en cada círculo y el ángulo para cada tornillo. Cuando abra cualquier elemento Número ǀ Ángulos, puede definir cada ángulo en una fila separada.

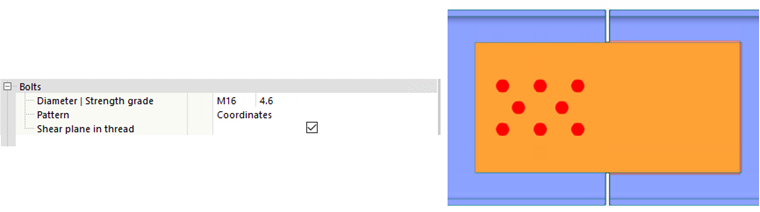

Para la opción Coordenadas, puede definir coordenadas específicas para cada tornillo por separado en la categoría Coordenadas. Después de cambiar al patrón Coordenadas, los tornillos permanecen en la posición definida antes del cambio.
Coordenadas

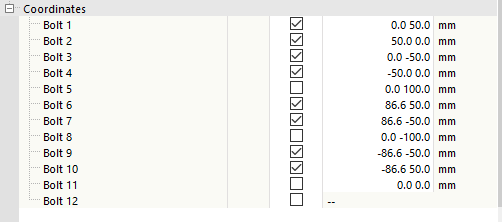

En la categoría final Coordenadas, encontrará una lista de tornillos definidos, casillas de verificación y coordenadas para cada tornillo. Puede desactivar o activar un tornillo específico mediante su casilla de verificación. Cuando haya establecido el patrón Coordenadas en la categoría Tornillos, también puede modificar las coordenadas de un tornillo específico. Para todos los demás patrones, las coordenadas de cada tornillo son de solo lectura.
Plano de cortante en la rosca
Cuando se activa la opción "Plano de cortante en la rosca", se considera la resistencia más baja (área reducida) según la norma de cálculo seleccionada para la comprobación a cortante del tornillo.
