U některých prvků, jako je čelní deska , žebrová deska , příchytka , čelní deska k desce , spojovací deska a deska k desce , je zahrnuta definice spojovacích prostředků (šroubů). Pokud však chcete spojit dva nebo více obecných plechů, můžete také použít Spojovací prvky jako samostatnou komponentu. Tato komponenta spojuje jedno nebo více plechů (nebo plechů prutů) s jinými plechy nebo deskami prutu, které jsou již v modelu přítomné.
Spojit

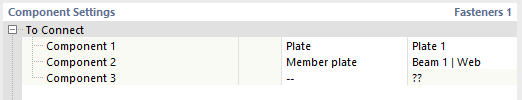

V první kategorii 'Nastavení prvků' definujte prvky, které se mají připojit. Mohou to být desky nebo desky prutů. Musíte vybrat alespoň dvě komponenty a připojit můžete až deset komponent.
Rozhodující deskou je stavební prvek 1. To znamená, že se na něj umístí hlavy šroubů a standardně je počátek pro šrouby (šrouby) nastaven na stejné pozici. Komponenta 2 je referenční komponenta; spojovací prvky (šrouby) jsou orientovány ve směru daném daným prvkem. Všechny následující stavební prvky se automaticky seřadí v daném směru, pokud jsou rovnoběžné se stavebním prvkem 1 ; Pokud ne, označí se jako neplatné a posunou se na poslední pozici v seznamu prvků.
Poloha
Druhá kategorie řídí umístění skupiny spojovacích prvků.
Vyberte komponentu 'Počátek', ke které se mají posunutí a natočení vztahovat. Výchozí hodnota je plech nebo plech prutu vybraný jako Stavební prvek 1 , ale jako referenci lze vybrat libovolný prvek definovaný v kategorii Napojit. Na základě souřadného systému referenčního komponentu můžete posunout nebo otočit počátek šroubů v rovině definované počátkem komponentu, aby vyhovoval vašim potřebám.
Šrouby
V této kategorii se nastavují vlastnosti Šroubů.

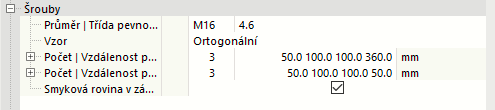

První řádek obsahuje požadovaný průměr šroubu a za ním třídu šroubu. Ve druhém řádku lze vybrat pole skupiny šroubů. Možnosti jsou Ortogonální , Polární a Souřadnicové.

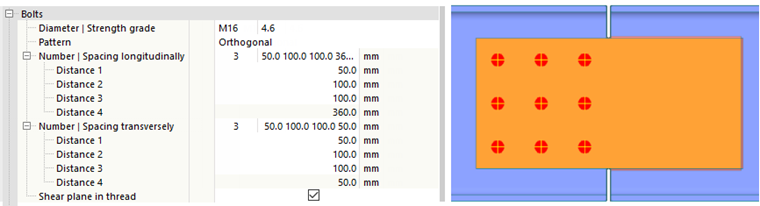

U možnosti Ortogonální lze zadat počet řad a rozteč šroubů vodorovně a svisle. Při rozbalení položek Počet ǀ Vzdálenost podélně nebo Číslo ǀ Příčná vzdálenost lze definovat každou mezeru v samostatném řádku.

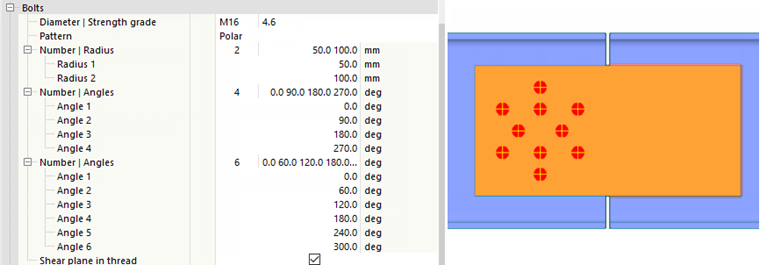

U možnosti Polární lze zadat počet kružnic, do kterých lze šrouby umístit, a jejich poloměr. Poté zadáme počet šroubů v kružnici a úhel pro každý šroub. Když otevřete libovolnou položku Počet ǀ Úhly , můžete definovat každý úhel v samostatném řádku.

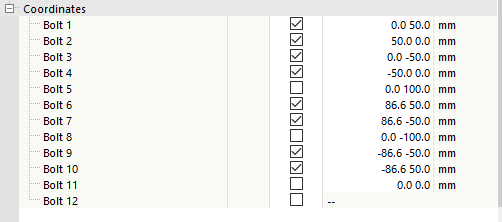

Pro volbu Souřadnice lze v kategorii Souřadnice zadat konkrétní souřadnice pro každý šroub zvlášť. Po přepnutí na pole Souřadnice zůstanou šrouby v poloze definované před přepnutím.
Souřadnice
V poslední kategorii Souřadnice se nachází seznam definovaných šroubů, zaškrtávacích políček a souřadnic pro každý šroub. Konkrétní šroub lze deaktivovat nebo aktivovat pomocí jeho zaškrtávacího políčka. Pokud jsme v kategorii Šrouby nastavili pole Souřadnice , můžeme také změnit souřadnice konkrétního šroubu. U všech ostatních polí jsou souřadnice každého šroubu pouze pro čtení.
Smyková rovina v závitu
Pokud je aktivována volba 'Smyková rovina v závitu', zohlední se pro posouzení smyku šroubu nižší pevnost (redukovaná plocha) podle zvolené normy.
