Niektóre komponenty, takie jak Blacha czołowa, Blacha przykładki środnika, Nakładka, Blacha czołowa do blachy, Płyta łącząca i Blacha do blachy, zawierają definicję łączników (śrub). Można jednak również użyć komponentu Łączniki jako oddzielnego komponentu, gdy zachodzi potrzeba połączenia dwóch lub więcej ogólnych płyt. Ten komponent łączy jedną lub więcej płyt (lub płyt prętów) z innymi płytami lub płytami prętów, które są już obecne w modelu.
Do połączenia

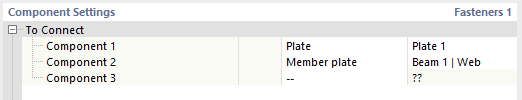

W pierwszej kategorii "Ustawienia komponentu" należy zdefiniować komponenty, które mają zostać połączone. Mogą to być płyty lub płyty prętów. Należy wybrać co najmniej dwa komponenty, a maksymalnie można połączyć dziesięć komponentów.
Komponent 1 jest płytą wiodącą. Oznacza to, że łby śrub są na nim umieszczane, a domyślnie początek dla łączników (śrub) jest ustawiany w tym samym położeniu. Komponent 2 jest komponentem odniesienia; łączniki (śruby) są orientowane w kierunku ustawionym przez ten komponent. Wszystkie kolejne komponenty są automatycznie ustawiane w tym kierunku, jeśli są równoległe do Komponentu 1; jeśli nie, są ustawiane jako nieprawidłowe i przesuwane na ostatnią pozycję na liście komponentów.
Pozycja
Druga kategoria kontroluje pozycjonowanie grupy łączników.
Wybierz komponent "Początek", do którego będą odnosić się przemieszczenia i obrót. Wartością domyślną jest płyta lub płyta pręta wybrana jako Komponent 1, ale jako odniesienie można wybrać dowolny komponent zdefiniowany w kategorii Do połączenia. W oparciu o układ współrzędnych komponentu odniesienia można przesuwać lub obracać początek łączników w płaszczyźnie zdefiniowanej przez komponent początku, aby dostosować go do własnych potrzeb.
Śruby
Ta kategoria zarządza właściwościami Śrub.

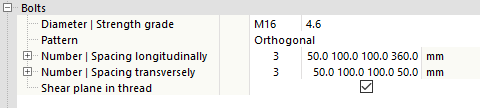

Pierwszy wiersz zawiera wymaganą średnicę śruby, a następnie klasę śruby. W drugim wierszu można wybrać wzór grupy śrub. Możliwości to Ortogonalny, Biegunowy i Współrzędne.

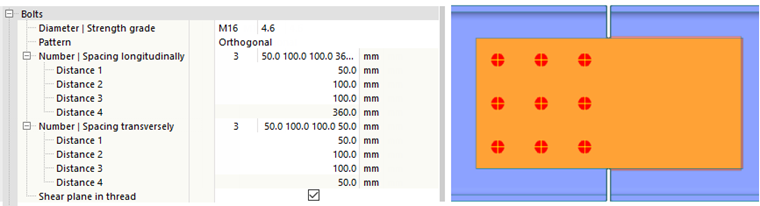

Dla opcji Ortogonalny można zdefiniować liczbę rzędów i rozstaw śrub w poziomie i w pionie. Po rozwinięciu pozycji Liczba ǀ Rozstaw wzdłużnie lub Liczba ǀ Rozstaw poprzecznie można zdefiniować każdy rozstaw w oddzielnym wierszu. Wartości rozstawu dla podgrupy można również wprowadzać jako mnożenie (np. 3*50). Brakujące wpisy są automatycznie uzupełniane, aby były zgodne z geometrią płyt.

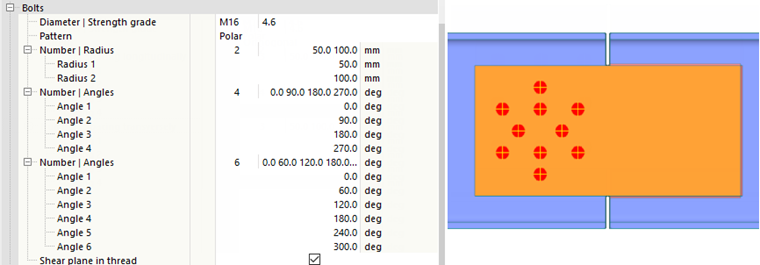

Dla opcji Biegunowy można zdefiniować liczbę okręgów, na których można umieścić śruby, oraz ich promień. Następnie definiuje się liczbę śrub na każdym okręgu i kąt dla każdej śruby. Po otwarciu dowolnej pozycji Liczba ǀ Kąty można zdefiniować każdy kąt w oddzielnym wierszu.

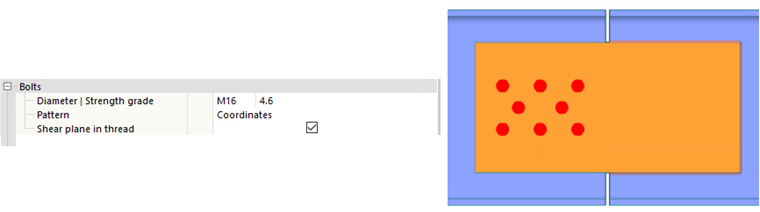

Dla opcji Współrzędne można zdefiniować konkretne współrzędne dla każdej śruby oddzielnie w kategorii Współrzędne. Po zmianie na wzór Współrzędne śruby pozostają w pozycji zdefiniowanej przed zmianą.
Współrzędne

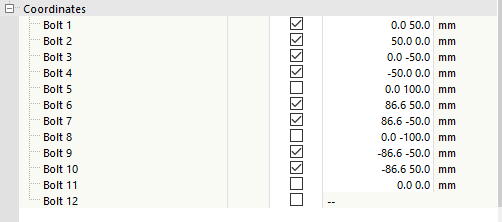

W ostatniej kategorii Współrzędne znajduje się lista zdefiniowanych śrub, pola wyboru i współrzędne dla każdej śruby. Można dezaktywować lub aktywować konkretną śrubę za pomocą jej pola wyboru. Po ustawieniu wzoru Współrzędne w kategorii Śruby można również modyfikować współrzędne konkretnej śruby. Dla wszystkich innych wzorów współrzędne każdej śruby są tylko do odczytu.
Płaszczyzna ścinania w gwincie
Gdy opcja "Płaszczyzna ścinania w gwincie" jest aktywna, do sprawdzania śrub na ścinanie uwzględniana jest niższa wytrzymałość (pole przekroju czynnego) zgodnie z wybraną normą projektową.
