La componente Costola viene utilizzata nelle connessioni in acciaio per aumentare la rigidità e la capacità portante della connessione. Viene tipicamente impiegata come elemento di rinforzo su una lamiera d'acciaio o sezione trasversale. A differenza di una Irrigidimento, la costola è disposta longitudinalmente rispetto all'asse dell'asta anziché trasversalmente.
Irrigidire

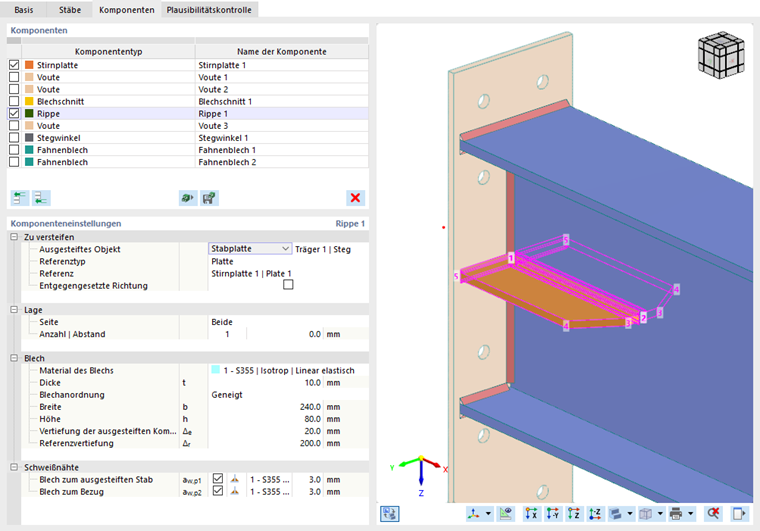

La prima categoria delle impostazioni della componente gestisce le informazioni generali sulla disposizione della costola.

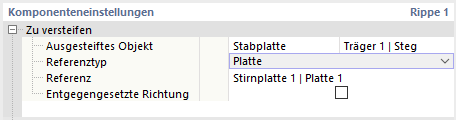

Decidete innanzitutto quale tipo di oggetto debba essere irrigidito. Nella lista Oggetto rinforzato sono disponibili due opzioni:
- Asta: La costola viene disposta in riferimento alla sezione trasversale dell'intera asta.
- Piastra dell'asta: È possibile definire una parte della sezione trasversale dell'asta, per esempio l'anima.
Successivamente, selezionate nella lista l'asta o la parte della sezione trasversale.
Definite nella lista il Tipo di riferimento per posizionare la costola rispetto all'oggetto. Questo può essere una piastra, un'asta o un piano ausiliario. Quindi, selezionate nella lista l'oggetto di Riferimento. Partendo dal sistema di coordinate del componente di riferimento, è possibile posizionare la costola.
Se selezionate la casella di controllo Direzione opposta, la costola verrà disposta sul lato opposto dell'oggetto rinforzato.
Posizione
In questa categoria, definite dove deve essere disposta la costola. Se l'oggetto è rinforzato con più costole, qui potete anche fare le relative impostazioni.
Indicate il Lato su cui la costola rafforza l'oggetto. Se si tratta di una piastra dell'asta che deve essere rinforzata, nella lista sono disponibili le seguenti opzioni:
- Davanti (nella direzione dell'asse y positivo della costola)
- Dietro (opposto alla direzione dell'asse y positivo della costola)
- Entrambi
Se un'asta è rinforzata, le costole sono disposte su tutti i lati della superficie del profilo che vengono selezionati nella lista tra Sopra, Sotto, Destra e Sinistra. Le denominazioni si riferiscono al sistema di coordinate della costola:
- Sopra (nella direzione dell'asse z positivo della costola)
- Sotto (opposto alla direzione dell'asse z positivo della costola)
- Destra (nella direzione dell'asse y positivo della costola)
- Sinistra (opposto alla direzione dell'asse y positivo della costola)

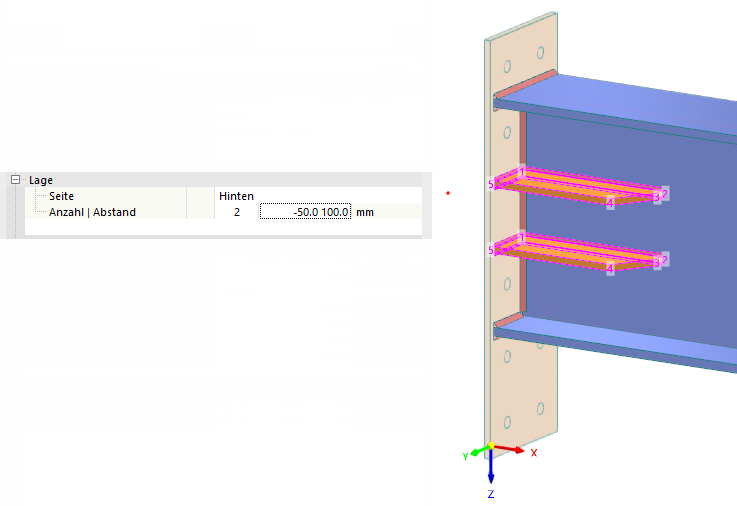

Definite il Numero di costole. La Distanza della costola è preimpostata a zero, in modo che venga posizionata sulla linea di mezzeria dell'oggetto. Potete spostare la costola modificando questo valore. Una distanza positiva la sposta nella direzione del suo asse z locale. Se definite più costole, i successivi valori nel gruppo descrivono le distanze tra le singole costole.
Lamiera
In questa categoria devono essere definite le proprietà della lamiera della costola.

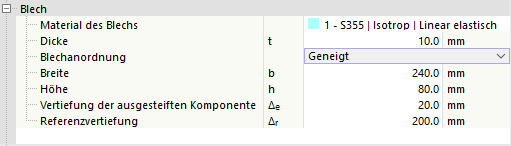

Selezionate il 'Materiale' appropriato tra i materiali definiti o create un nuovo materiale tramite il pulsante
. Quindi, inserite lo Spessore della lamiera.
La Disposizione della lamiera controlla come la lamiera viene eseguita. Nella lista sono disponibili due opzioni:
- Parallelo: Lamiera parallela all'oggetto con larghezza costante
- Inclinato: Lamiera con smusso
Successivamente definire la Larghezza (Lunghezza) e Altezza della costola e, se necessario, l'Incasso della componente rinforzata e l'Incasso di riferimento della costola per definire lo smusso. Nel campo grafico è possibile passare alla visualizzazione simbolica tramite il pulsante
, in cui i parametri sono illustrati.
Saldature
L'ultima categoria determina con quali saldature la costola è collegata ai bordi dell'oggetto rinforzato e dell'oggetto di riferimento. Se disattivate una delle caselle di controllo, non verrà disposta alcuna saldatura sulla parte della sezione trasversale corrispondente.

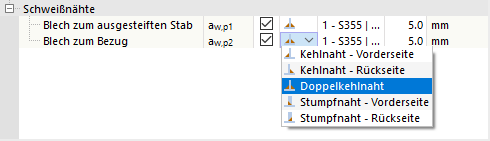

Cliccando nella colonna a destra della casella di controllo, è possibile aprire un elenco dei tipi di saldatura. Qui sono disponibili diversi tipi di cordoni d'angolo e giunti a imbuto. Per i cordoni d'angolo, è necessario indicare lo spessore della saldatura.
