Komponenta Žebro se používá ve spojích z oceli ke zvýšení tuhosti a nosnosti spoje. Obvykle se používá jako výztužný prvek na ocelovém plechu nebo průřezu. Na rozdíl od Výztuha probíhá žebro podélně s osou prutu místo příčně.
Ztužit

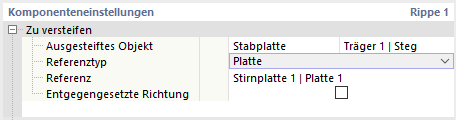

První kategorie nastavení komponenty spravuje obecné údaje o uspořádání žebra.
Nejprve určete, který typ objektu má být ztužen. V seznamu Ztužovaný objekt jsou dvě možnosti výběru:
- Prut: Žebro je umístěno ve vztahu k průřezu celého prutu.
- Příložka prutu: Můžete určit část průřezu prutu, například stojinu.
Poté vyberte v seznamu poslední sloupec prut nebo část průřezu.
V seznamu stanovte Typ reference, abyste žebro umístili ve vztahu k objektu. Může to být deska, prut nebo pomocná rovina. Poté vyberte v seznamu objekt Reference. Z koordinačního systému referenčního komponentu můžete žebro umístit.
Při zaškrtnutí políčka Protilehlý směr bude žebro umístěno na druhé straně ztužovaného objektu.
Poloha

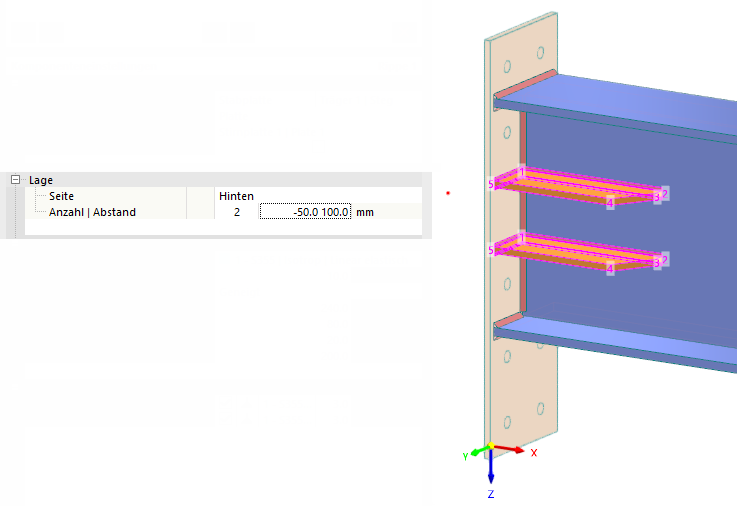

V této kategorii určete, kde má být žebro umístěno. Pokud je objekt ztužen několika žebry, můžete zde také zadat příslušné údaje.
Uveďte stranu, na které žebro ztužuje objekt. Pokud má být ztužena příložka prutu, jsou v seznamu následující možnosti výběru:
- Přední (ve směru kladné y-osy žebra)
- Zadní (proti kladné y-ose žebra)
- Obě
Pokud je ztužen prut, jsou žebra na všech stranách pláště profilu, které jsou v seznamu vybrány z Horní, Spodní, Pravé a Levé, připevněna. Označení se vztahují následovně na souřadnicový systém žebra:
- Horní (ve směru kladné z-osy žebra)
- Spodní (proti kladné z-osy žebra)
- Pravé (ve směru kladné y-osy žebra)
- Levé (proti kladné y-osy žebra)
Určete počet žeber. Vzdálenost žebra je přednastavena na nulu, takže je umístěno na těžiště objektu. Můžete žebro posunout tak, že tuto hodnotu upravíte. Kladná vzdálenost ho posune ve směru jeho lokální z-osy. Pokud definujete více žeber, další hodnoty ve skupině popisují vzdálenosti mezi jednotlivými žebry.
Plech

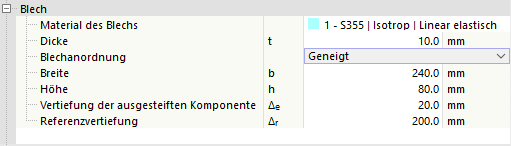

V této kategorii je třeba stanovit vlastnosti žebrového plechu.
Vyberte z definovaných materiálů vhodný 'Materiál' nebo pomocí tlačítka
vytvořte nový materiál. Poté zadejte tloušťku plechu.
Usazení plechu určuje, jak bude plech proveden. V seznamu jsou dvě možnosti výběru:
- Paralelní: Plech je k objektu paralelní s konstantní šířkou
- Nakloněný: Plech se zkoseným provedením
Poté uveďte šířku (délku) a výšku žebra a případně zapuštění vystužené komponenty, jakož i referenční zapuštění žebra pro definici zkosení. V grafické oblasti můžete pomocí tlačítka
přepnout na zobrazení symbolů, kde jsou parametry znázorněny.
Svarové spoje

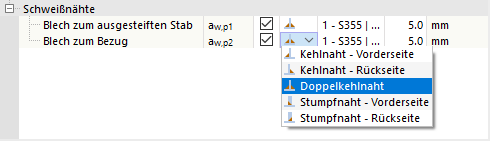

Poslední kategorie určuje, jakými svarovými spoji je žebro připojeno k okrajům ztužovaného objektu a referenčního objektu. Pokud nějaké zaškrtávací políčko deaktivujete, nebude na dané části průřezu umístěn žádný svar.
Pokud kliknete do sloupce napravo od zaškrtávacího políčka, můžete otevřít seznam typů svárových spojů. Tam jsou na výběr různé typy koutových a tupých spojů. U koutových spojů je třeba zadat tloušťku svarového spoje.
