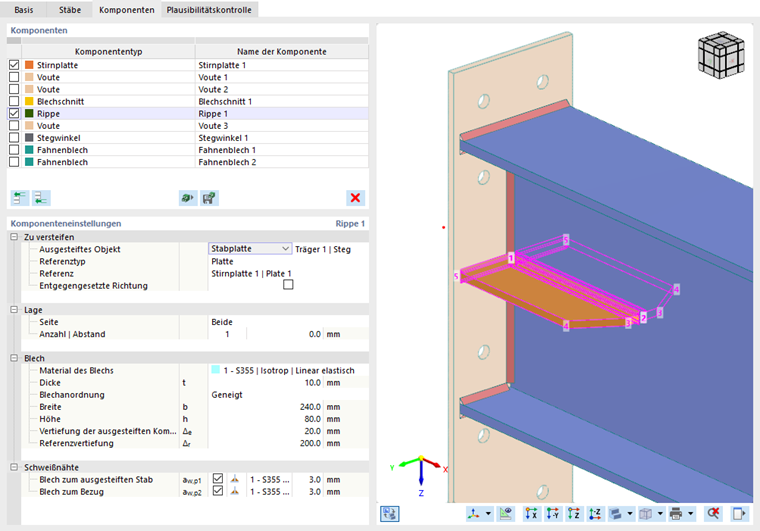

Le composant Nervure est utilisé dans les assemblages en acier pour augmenter la rigidité et la capacité portante de l’assemblage. Il est typiquement utilisé comme élément de renforcement sur une plaque ou une section acier. Contrairement à un raidisseur, la nervure s’étend longitudinalement par rapport à l’axe de la barre plutôt que transversalement.
À raidir
La première catégorie des paramètres des composants permet de gérer les informations générales sur la disposition de la nervure.

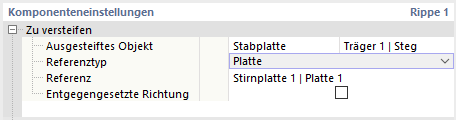

Tout d’abord, définissez quel type d’objet doit être raidi. Dans la liste Objet raidi, deux options sont disponibles :
- Barre : la nervure est disposée par rapport à la section de la barre entière.
- Plaque de barre : vous pouvez définir une partie de la section de la barre, par exemple l’âme.
Sélectionnez ensuite dans la liste de la dernière colonne la barre ou la partie de la section.
Définissez le Type de référence dans la liste pour placer la nervure en relation avec l’objet. Cela peut être une plaque, une barre ou un plan auxiliaire. Ensuite, sélectionnez l’objet de Référence dans la liste. À partir du système de coordonnées de l’élément de référence, vous pouvez placer la nervure.
Si vous cochez la case Direction opposé, la nervure sera disposée de l’autre côté de l’objet raidi.
Position
Dans cette catégorie, définissez où la nervure doit être disposée. Si l’objet est raidi avec plusieurs nervures, vous pouvez également définir les données correspondantes ici.
Indiquez le Côté où la nervure renforce l’objet. Si une plaque de barre doit être renforcée, les options suivantes sont disponibles dans la liste :
- Avant (en direction de l’axe y positif de la nervure)
- Arrière (en direction opposée à l’axe y positif de la nervure)
- Les deux
Si une barre est raidie, des nervures sont installées sur tous les côtés de l’aire de section, sélectionnée dans la liste parmi les options Haut, Bas, Droite et Gauche. Les désignations se réfèrent comme suit au système de coordonnées de la nervure :
- Haut (en direction de l’axe z positif de la nervure)
- Bas (en direction opposée à l’axe z positif de la nervure)
- Droite (en direction de l’axe y positif de la nervure)
- Gauche (en direction opposée à l’axe y positif de la nervure)

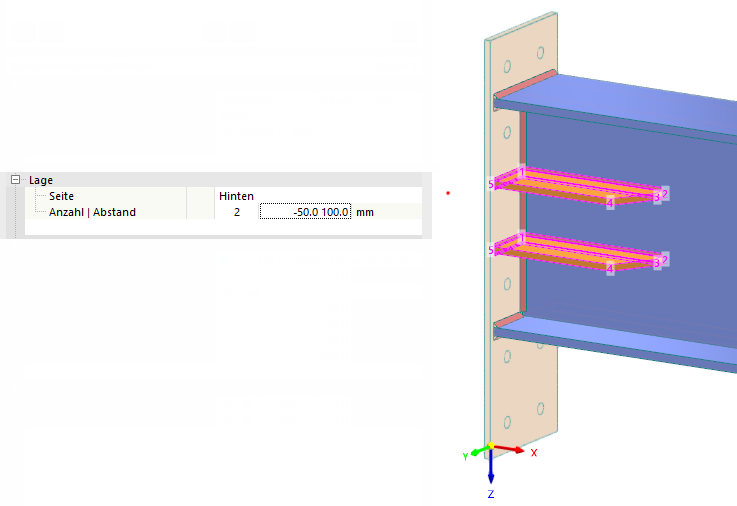

Définissez le Nombre de nervures. L’espacement de la nervure est par défaut de zéro, de manière à ce qu’elle soit placée sur la ligne centrale de l’objet. Vous pouvez déplacer la nervure en ajustant cette valeur. Une distance positive la déplace en direction de son axe z local. Si vous définissez plusieurs nervures, les valeurs supplémentaires du groupe décrivent les distances entre chaque nervures.
Plaque

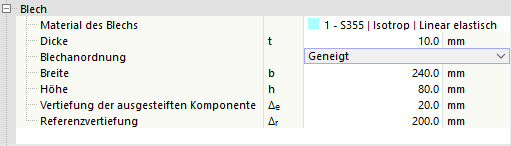

Dans cette catégorie, les propriétés de la tôle de la nervure doivent être définies.
Sélectionnez le « Matériau » adéquat parmi les matériaux définis ou créez un nouveau matériau à l’aide du bouton
. Indiquez ensuite l’épaisseur de la plaque.
L’alignement de la plaque détermine comment la plaque est réalisée. Deux options sont disponibles dans la liste :
- Parallèle : plaque parallèle à l’objet avec une largeur constante
- Incliné : plaque avec chanfrein
Indiquez ensuite la largeur (longueur) et la hauteur de la nervure ainsi que, le cas échéant, le décalage du composant raidi et le décalage de référence de la nervure, pour définir le chanfrein. Dans la zone graphique, vous pouvez passer à l’affichage symbolique à l’aide du bouton
. Les paramètres sont alors illustrés.
Soudures
La dernière catégorie gère avec quelles soudures la nervure est reliée aux bords de l’objet raidi et de l’objet de référence. Si vous décochez une des cases, aucun cordon de soudure ne sera disposé sur la pièce de section correspondante.

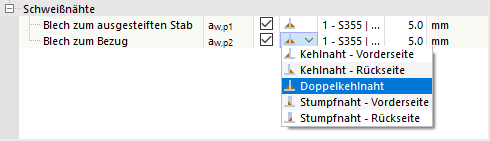

En cliquant dans la colonne à droite de la case à cocher, vous pouvez ouvrir une liste avec les types de soudures. Différents types de soudures d’angle et en bout sont disponibles. Pour les soudures d’angle, l’épaisseur de la soudure doit être spécifiée.
