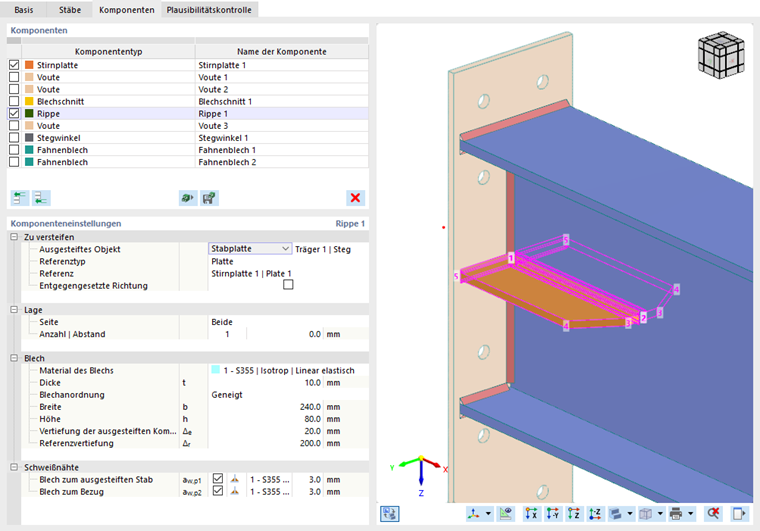

Komponenta Żebro stosowana jest w połączeniach stalowych w celu zwiększenia sztywności i nośności połączenia. Zazwyczaj jest używana jako element wzmacniający blachę stalową lub przekrój. W odróżnieniu od Przysłona, żebro biegnie wzdłuż osi pręta, a nie poprzecznie.
Wzmocnienie
Pierwsza kategoria ustawień komponentów zarządza ogólnymi informacjami dotyczącymi rozmieszczenia żeber.

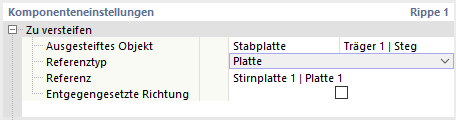

Najpierw określ, jaki typ obiektu ma zostać wzmocniony. W liście Wzmocniony obiekt dostępne są dwie możliwości:
- Pręt: Żebro jest rozmieszczone w odniesieniu do przekroju całego pręta.
- Płyta prętowa: Można określić część przekroju pręta, na przykład środnik.
Następnie wybierz pręt lub sekcję przekroju w ostatniej kolumnie listy.
Określ w liście Typ odniesienia, aby umieścić żebro w odniesieniu do obiektu. Może to być płyta, pręt lub płaszczyzna pomocnicza. Następnie wybierz w liście obiekt Referencja. Na podstawie układu współrzędnych elementu odniesienia można umieścić żebro.
Gdy zaznaczysz pole wyboru Przeciwny kierunek, żebro zostanie rozmieszczone po przeciwnej stronie wzmocnionego obiektu.
Lokalizacja
W tej kategorii określasz, gdzie żebro ma być rozmieszczone. Jeśli obiekt wzmocniony jest kilkoma żebrami, można tutaj również wprowadzić odpowiednie informacje.
Określ Stronę, po której żebro wzmacnia obiekt. Jeśli ma być wzmocniona płyta prętowa, dostępne są następujące opcje:
- Przód (w kierunku dodatniej osi y żebra)
- Tył (w przeciwnym kierunku do dodatniej osi y żebra)
- Obie
Jeśli pręt ma być wzmocniony, żebra są rozmieszczone po wszystkich stronach powierzchni osłonowej profilu, wybranych w liście: Góra, Dół, Prawo i Lewo. Oznaczenia odnoszą się do układu współrzędnych żebra w następujący sposób:
- Góra (w kierunku dodatniej osi z żebra)
- Dół (w przeciwnym kierunku do dodatniej osi z żebra)
- Prawo (w kierunku dodatniej osi y żebra)
- Lewo (w przeciwnym kierunku do dodatniej osi y żebra)

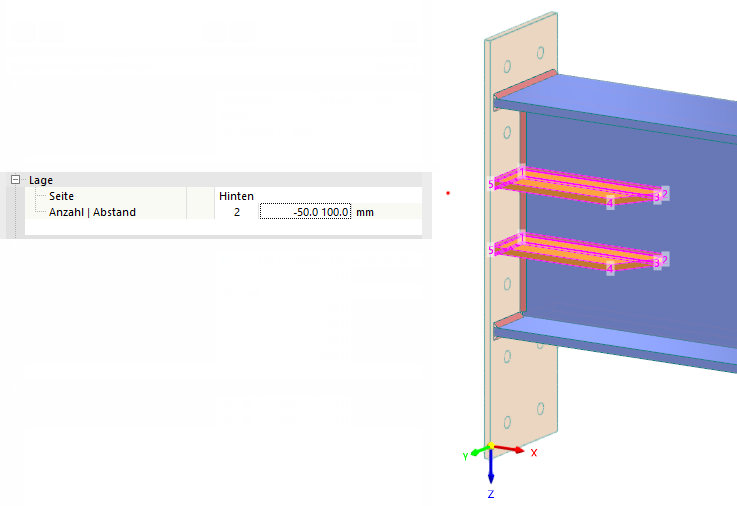

Określ Liczbę żeber. Odstęp od żebra jest domyślnie ustawiony na zero, tak że jest umieszczony na linii ciężkości obiektu. Żebro można przesunąć, dostosowując tę wartość. Pozytywna odległość przesuwa je w kierunku lokalnej osi z. Kiedy zdefiniujesz wiele żeber, kolejne wartości w grupie opisują odstępy między poszczególnymi żebrami.
Blacha

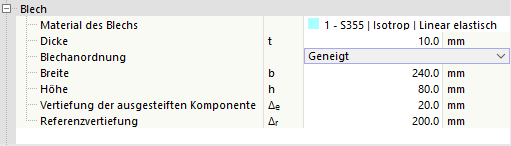

W tej kategorii należy określić właściwości blachy żebrowej.
Wybierz odpowiedni 'Materiał' z zdefiniowanych materiałów lub utwórz nowy materiał za pomocą przycisku
. Następnie podaj Grubość blachy.
Układ blachy określa sposób, w jaki blacha jest wykonana. Na liście są dwie możliwości do wyboru:
- Równoległa: Blacha równoległa do obiektu z stałą szerokością
- Nachylona: Blacha z fazowaniem
Następnie podaj Szerokość (długość) i Wysokość żebra oraz, jeśli to konieczne, Zwiększenie wzmocnionego elementu oraz Referencyjne zwiększenie żebra, aby zdefiniować fazowanie. W obszarze graficznym można przy pomocy przycisku
przełączyć na reprezentację symboli, w której ukazane są parametry.
Spoiny

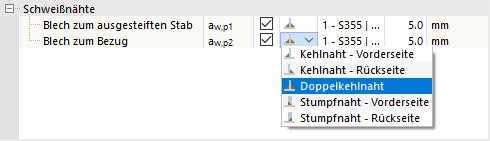

Ostatnia kategoria kontroluje, w jaki sposób żebro jest połączone za pomocą spoin z krawędziami wzmocnionego obiektu i obiektu odniesienia. Jeśli dezaktywujesz jedno z pól wyboru, nie zostanie umieszczona żadna spoina na odpowiedniej części przekroju.
Klikając w kolumnę po prawej stronie pola wyboru, można wywołać listę typów spoin. Tam dostępne są różne rodzaje spoin wklęsłych i czołowych. W przypadku spoin wklęsłych należy podać grubość spoiny.
