La componente Costilla se utiliza en conexiones de acero para aumentar la rigidez y la capacidad de carga de la conexión. Se emplea típicamente como elemento de refuerzo en una chapa de acero o sección transversal. A diferencia de un Rígido, la costilla corre a lo largo del eje de la barra en lugar de transversalmente.
Para reforzar

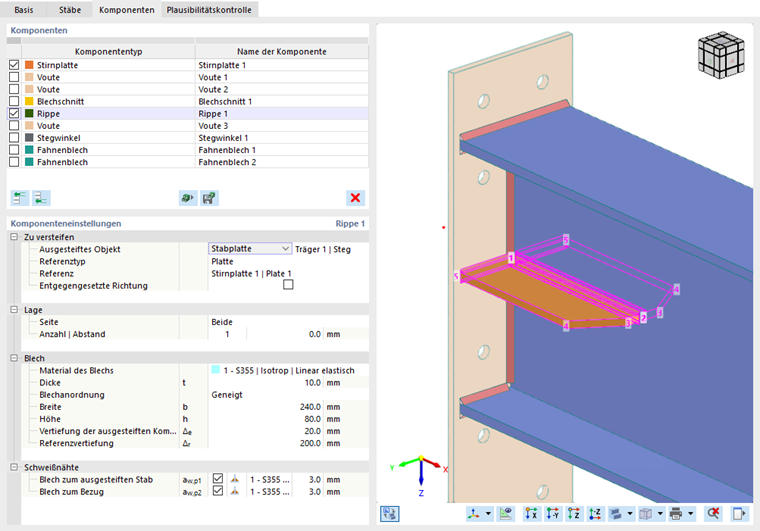

La primera categoría de configuraciones de componentes gestiona la información general sobre la disposición de la costilla.

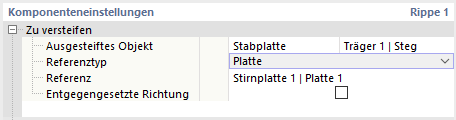

Primero, establezca qué tipo de objeto deberá ser reforzado. En la lista Objeto reforzado hay dos opciones para seleccionar:
- Barra: La costilla se dispone en relación con la sección transversal de toda la barra.
- Placa de barra: Puede definir una parte de la sección de la barra, por ejemplo, el alma.
Luego, elija en la lista de la última columna la barra o la parte de la sección transversal.
Fije en la lista el Tipo de referencia para colocar la costilla con relación al objeto. Puede ser una placa, una barra o un plano auxiliar. A continuación, seleccione en la lista el objeto de Referencia. Partiendo del sistema de coordenadas del componente de referencia, puede colocar la costilla.
Si marca el casillero Dirección opuesta, la costilla se dispondrá en el lado opuesto del objeto reforzado.
Ubicación
En esta categoría, determina dónde colocar la costilla. Si el objeto está reforzado con múltiples costillas, también puede realizar las configuraciones correspondientes aquí.
Indique el Lado en el que la costilla refuerza el objeto. Si se debe reforzar una placa de barra, en la lista están disponibles las siguientes opciones:
- Frente (en dirección del eje y positivo de la costilla)
- Detrás (en contra del eje y positivo de la costilla)
- Ambos
Si una barra es reforzada, las costillas se fijarán en todos los lados de la superficie del perfil, los cuales se seleccionan de la lista como Arriba, Abajo, Derecha e Izquierda. Las denominaciones se refieren al sistema de coordenadas de la costilla de la siguiente manera:
- Arriba (en dirección del eje z positivo de la costilla)
- Abajo (en contra del eje z positivo de la costilla)
- Derecha (en dirección del eje y positivo de la costilla)
- Izquierda (en contra del eje y positivo de la costilla)
Determine el Número de costillas. La Distancia de la costilla se predefine como cero, para que se coloque en la línea de gravedad del objeto. Puede mover la costilla ajustando este valor. Una distancia positiva la desplazará en la dirección de su eje z local. Si define múltiples costillas, los valores adicionales en el grupo describirán las distancias entre las costillas individuales.
Chapa

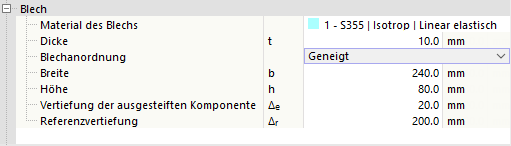

En esta categoría, se deben especificar las propiedades de la chapa de la costilla.
Seleccione el 'Material' adecuado de los materiales definidos o cree un nuevo material usando el botón
. Luego indique el Espesor de la chapa.
La Disposición de la chapa controla cómo se ejecuta la chapa. Hay dos opciones disponibles en la lista:
- Paralelo: Chapa paralela al objeto con ancho constante
- Inclinado: Chapa con bisel
Indique luego el Ancho (longitud) y la Altura de la costilla, así como, si es necesario, la Profundidad de la componente reforzada y la Profundidad de referencia de la costilla para definir el bisel. En el área gráfica, puede cambiar al modo de símbolo usando el botón
donde se ilustran los parámetros.
Soldaduras

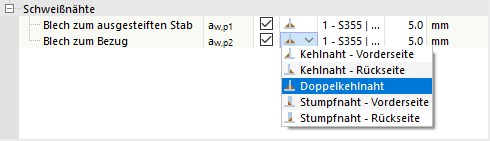

La última categoría controla con qué soldaduras se conecta la costilla a los bordes del objeto reforzado y del objeto de referencia. Si desactiva una de las casillas, no se colocará una soldadura en la parte correspondiente de la sección transversal.
Si hace clic en la columna a la derecha del casillero, puede abrir una lista de tipos de soldadura. Hay varios tipos de soldaduras de filete y a tope para elegir. Para las soldaduras de filete, se debe indicar el espesor de la soldadura.
