Wyniki dodatku do wymiarowania można przedstawiać graficznie w oknie roboczym. Dostępne są te same opcje selekcji i możliwości oceny jak w przypadku analizy statycznej. Możesz na przykład korzystać z widoczności dla prętów oraz przecięcia wyników dla powierzchni.
Nawigator - wyniki
Podobnie jak w przypadku wyświetlania wyników analizy statycznej, możesz ustawić wyniki do przedstawienia w Nawigator - Wyniki . U góry listy wybierz typ wyniku Aluminiowe wymiarowanie, aby przejść do wyników wymiarowania aluminium.
W kategorii Sytuacje wymiarowania możesz określić, czy maksymalne wyniki z wszystkich sytuacji wymiarowania (tzw. "obwiednia") czy wartości maksymalne dla określonych sytuacji wymiarowania mają być przedstawione.
W kategorii Sprawdzenia wybierasz rodzaj wyniku dla prętów lub powierzchni. Możliwy jest wybór wielokrotny; wybrane wyniki są wtedy jednocześnie przedstawiane w modelu (zobacz rysunek Wyświetlanie kilku rodzajów wyników).
Kategoria Dodatkowe wyniki dla prętów umożliwia wyświetlanie form własnych w modelu. W kategorii Wartości na powierzchniach możesz określić wartości wyników do przedstawienia na powierzchniach (patrz rozdział Wartości wyników na powierzchniach podręcznika RFEM).
W dolnej części nawigatora znajdziesz dodatkowe opcje ustawień. Możesz włączać lub wyłączać wartości wyników lub przecięcia wyników. Kategoria Pręty oferuje tutaj ważne opcje sterowania dla przedstawienia przebiegów wyników oraz wyświetlanych wartości (zobacz także obrazy w rozdziale Sprawdzenia).

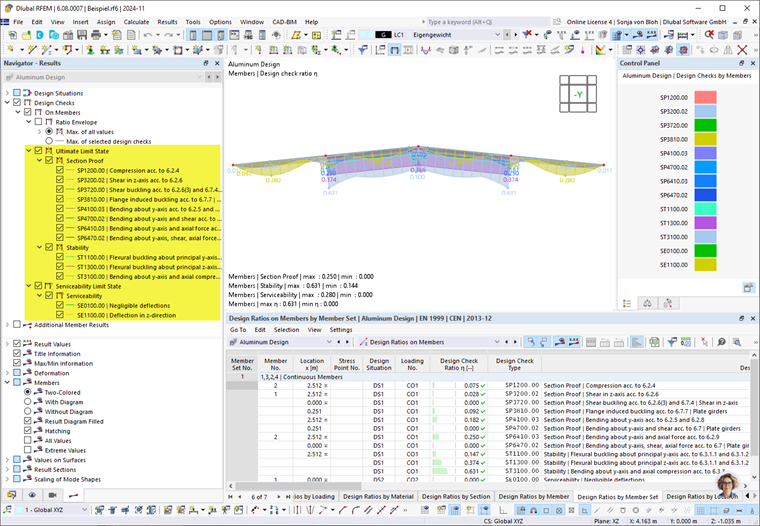

Panel sterowania
Również Panel sterowania jest dostosowany do wyników wymiarowania aluminium. Możesz tam dostosować kolory przebiegów wyników. Może to być konieczne, jeśli przedstawiasz kilka rodzajów wyników.
Dzięki indywidualnym skalom barw możesz również definiować zakresy wartości dla wyników graficznych.

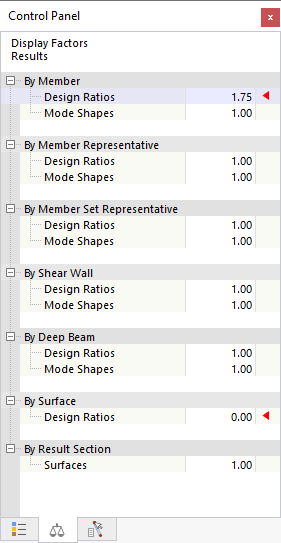

Ponadto w panelu sterowania – jak znasz z analizy statycznej – możesz skalować czynniki przebiegów wyników lub określić konkretne obiekty do wyświetlania wyników.
