Слева от рабочего окна отображается навигатор, отображающий данные открытого файла (ов) в древовидной структуре. Щелкнув по символу
, вы можете развернуть записи ветви и закрыть их с помощью
. Двойной щелчок по записи имеет тот же эффект.
Когда вы «захватываете» навигатор с помощью указателя в строке заголовка, вы можете переместить его в рабочую область. Чтобы снова закрепить его, дважды щелкните на строку заголовка или переместите навигатор к рамке окна.
На нижнем краю навигатора находятся три закладки (четыре после расчетов). Используйте вкладки для переключения между навигаторами 'Данные ',' Отображение ', 'Представления' и ' Результаты '.

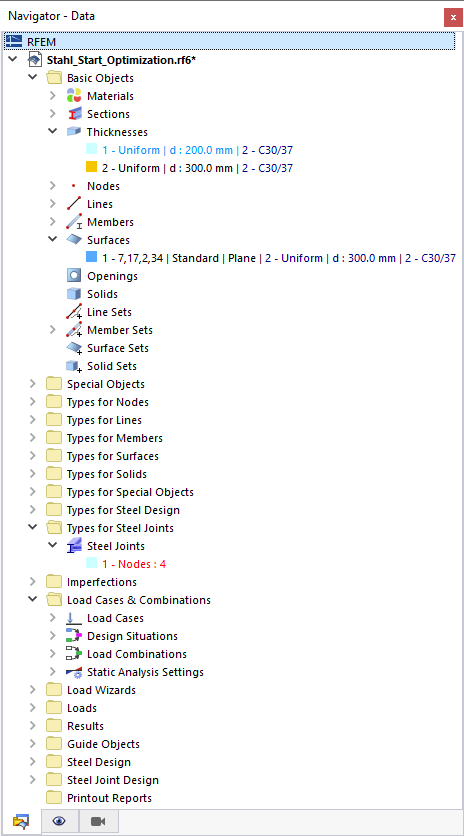

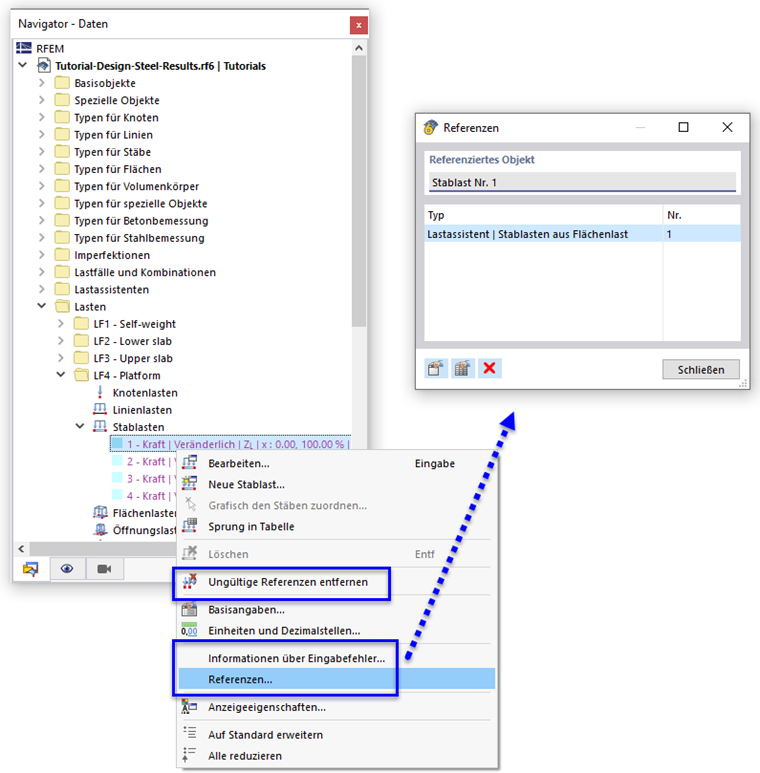

Навигатор - Данные
Навигатор - Данные управляет данными модели, нагрузок и расчета, а также результатами расчетов. Неправильно определенные объекты отображаются красным цветом, неиспользуемые объекты отображаются синим цветом.

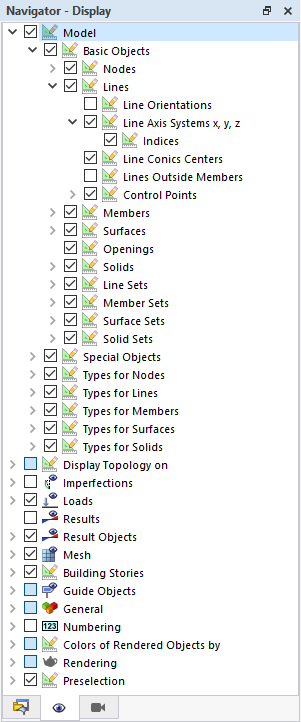

Навигатор – Отображение
Навигатор - Отображение управляет графическим отображением объектов в рабочем окне. Если вы снимите флажок записи, объект или атрибут будет скрыт.

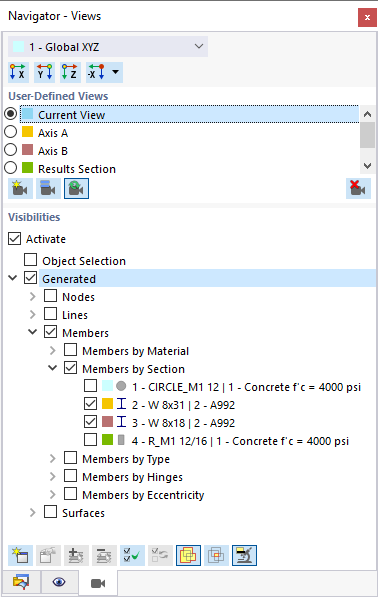

Навигатор - Виды
Навигатор - виды управляет пользовательскими видами, а также пользовательскими и автоматически созданными видимостью объектов (частичные виды, группы). Используйте кнопки в обоих разделах навигатора для создания пользовательских представлений, для задания видимости, для интеграции объектов в видимости и т.д. (см. Главу Виды и видимости ).

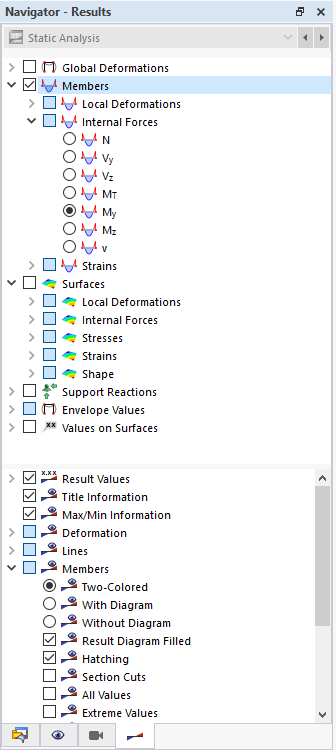

Навигатор - Результаты
Навигатор - Результаты управляет результатами, отображаемыми на графике. Набор значений зависит от того, отображаются ли результаты расчета или расчета конструкций.
