I risultati del componente aggiuntivo di progettazione possono essere visualizzati graficamente nella finestra di lavoro. Sono disponibili le stesse opzioni di selezione e le opzioni di valutazione della analisi statica. Ad esempio, è possibile utilizzare le visibilità per i solidi e le sezioni dei risultati per le superfici.
Navigatore - Risultati
Come nella visualizzazione dei risultati dell'analisi statica, è possibile definire i risultati da visualizzare nel Navigatore - Risultati . Scegliere il tipo di risultato Progettazione in alluminio in cima alla lista per passare ai risultati della progettazione in alluminio.
Nella categoria Situazioni di progettazione, è possibile definire se visualizzare i massimi risultati di tutte le situazioni di progettazione (il "recinto") o i valori massimi di determinate situazioni di progettazione.
Nella categoria Verifiche si seleziona il tipo di risultato per solidi o superfici. È possibile una selezione multipla; i risultati selezionati vengono quindi visualizzati contemporaneamente sul modello (vedere immagine Visualizzazione di più tipologie di risultati).
La categoria Risultati aggiuntivi per i nodi permette di visualizzare le forme modali sul modello. Nella categoria Valori su superfici è possibile stabilire i valori dei risultati per la rappresentazione sulle superfici (vedere capitolo Valori dei risultati su superfici del manuale RFEM).
Nella parte inferiore del navigatore ci sono ulteriori opzioni. È possibile mostrare o nascondere i valori dei risultati o le sezioni dei risultati. La categoria Solidi offre qui importanti opzioni di controllo per la visualizzazione dei diagrammi dei risultati e dei valori mostrati (vedere anche le immagini nel capitolo Verifiche).

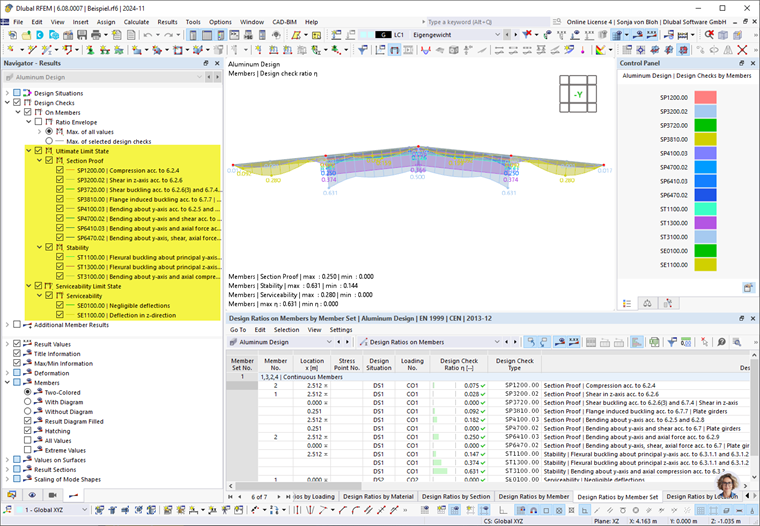

Pannello di controllo
Anche il Pannello di controllo è adattato ai risultati della progettazione in alluminio. Qui è possibile modificare i colori dei diagrammi dei risultati. Ciò può essere necessario quando si visualizzano diversi tipi di risultati.
Con le scale di colore personalizzate, è possibile anche definire gli intervalli di valori per i risultati grafici.

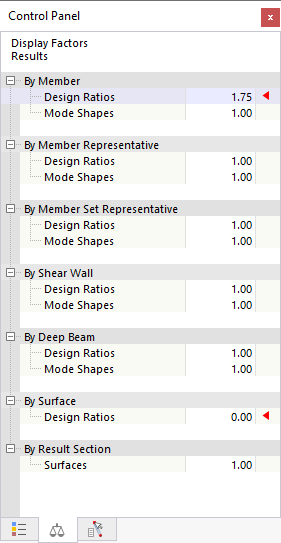

Inoltre, nel pannello di controllo – come ben noto dall'analisi statica – è possibile scalare i fattori dei diagrammi di risultati o specificare determinati oggetti per la visualizzazione dei risultati.
