Výsledky doplňku posouzení lze graficky zobrazit v pracovním okně. K dispozici máte stejné možnosti výběru a možnosti vyhodnocení jako pro statickou analýzu. Tak můžete například použít viditelnosti pro pruty a řezy výsledků pro plochy.
Navigátor - Výsledky

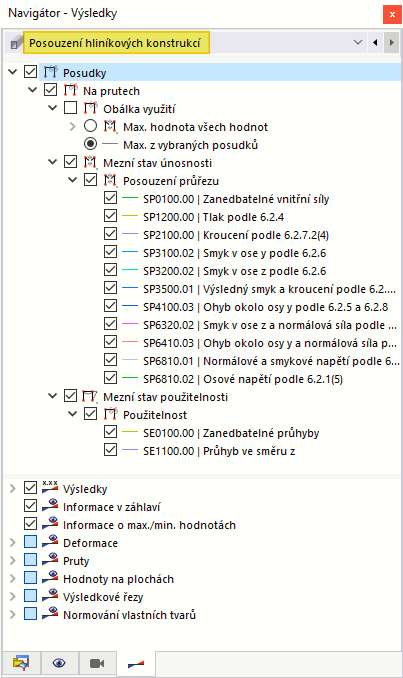

Stejně jako při zobrazení výsledků statické analýzy můžete v Navigátoru - Výsledky určit výsledky, které se mají zobrazit. Nahoře v seznamu vyberte typ výsledku Hliníkové posouzení pro přechod na výsledky hliníkového posouzení.
V kategorii Situace posouzení můžete určit, zda se mají zobrazit maximální výsledky ze všech situací posouzení (tj. "obálka") nebo maximální hodnoty určitých situací posouzení.

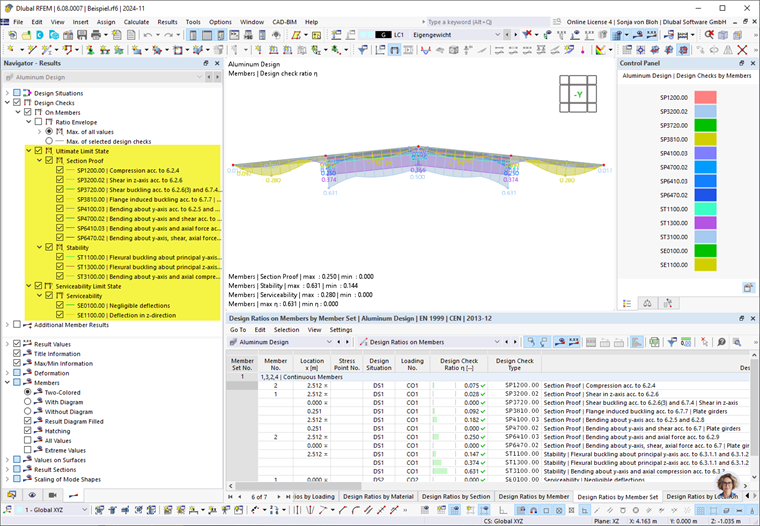

V kategorii Důkazy vyberete typ výsledků pro pruty nebo plochy. Je možný vícenásobný výběr; vybrané výsledky budou zobrazeny současně na modelu (viz obrázek Zobrazení více druhů výsledků).
Kategorie Dodatečné výsledky prutů umožňuje zobrazit vlastní tvary na modelu. V kategorii Hodnoty na plochách můžete nastavit hodnoty výsledků pro zobrazení na plochách (viz kapitola Výsledkové hodnoty na plochách příručky RFEM).
Ve spodní části navigátoru najdete další možnosti nastavení. Tak můžete zapnout a vypnout hodnoty výsledků nebo řezy výsledků. Kategorie Pruty zde nabízí důležité možnosti řízení pro zobrazení průběhů výsledků a zobrazených hodnot (viz také obrázky v kapitole Důkazy).
Ovládací panel
Také ovládací panel je přizpůsoben výsledkům hliníkového posouzení. Tam můžete přizpůsobit barvy průběhů výsledků. To může být nutné, pokud zobrazujete více druhů výsledků.
Pomocí uživatelsky definovaných barevných škál můžete také definovat intervaly hodnot pro grafické výsledky.

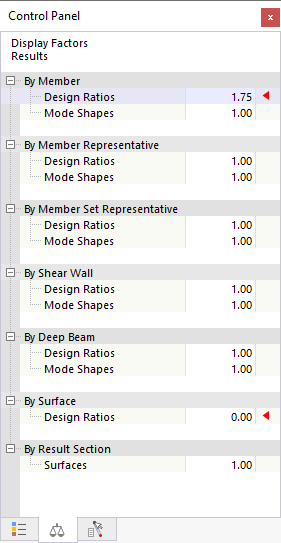

Dále můžete v ovládacím panelu – jak jste zvyklí z oblasti statické analýzy – škálovat faktory průběhů výsledků nebo určit určitá objekty pro zobrazení výsledků.
