Los resultados del complemento de dimensionamiento se pueden mostrar gráficamente en la ventana de trabajo. Tienes a tu disposición las mismas opciones de selección y evaluación que para el análisis estático. Por ejemplo, puedes utilizar visibilidades para barras y cortes de resultados para superficies.
Navegador - Resultados
Como en la visualización de resultados del análisis estático, puedes definir los resultados a mostrar en el Navegador - Resultados . Selecciona en la parte superior de la lista el tipo de resultado Dimensionamiento de aluminio para cambiar a los resultados del dimensionamiento de aluminio.
En la categoría Situaciones de dimensionamiento puedes definir si deseas mostrar los resultados máximos de todas las situaciones de dimensionamiento (el "envolvente") o los valores máximos de situaciones de dimensionamiento específicas.
En la categoría Verificaciones seleccionas el tipo de resultado para barras o superficies. Es posible hacer una selección múltiple; los resultados seleccionados se mostrarán simultáneamente en el modelo (ver imagen Mostrar múltiples tipos de resultados).
La categoría Resultados adicionales de barras permite mostrar los modos propios en el modelo. En la categoría Valores en superficies puedes establecer los valores de los resultados para la visualización en las superficies (ver capítulo Valores de resultados en superficies del manual RFEM).
En la sección inferior del navegador encontrarás más opciones de configuración. Aquí puedes mostrar u ocultar los valores de resultados o cortes de resultados. La categoría Barras ofrece aquí opciones de control importantes para la visualización de la evolución de los resultados y los valores mostrados (ver también imágenes en el capítulo Verificaciones).
Panel de control

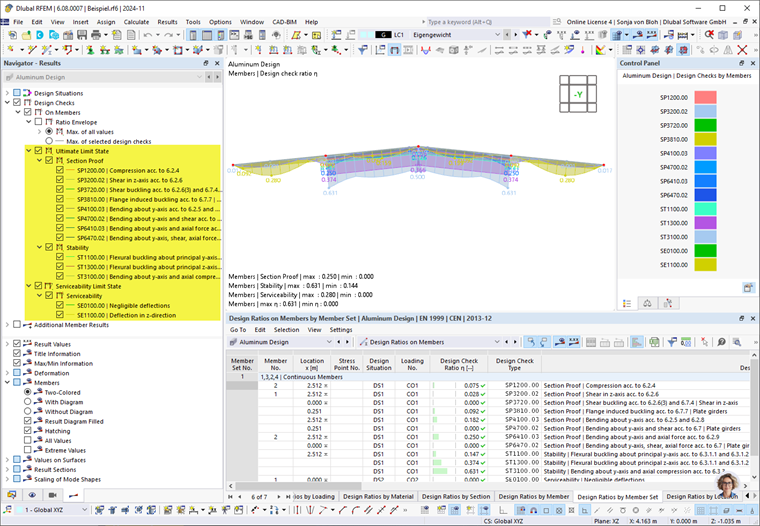

El Panel de control también está ajustado a los resultados del dimensionamiento de aluminio. Allí puedes ajustar los colores de la evolución de los resultados, lo cual puede ser necesario si estás representando múltiples tipos de resultados.
@image026930#
Con escalas de colores personalizadas, también puedes definir rangos de valores para los resultados gráficos.

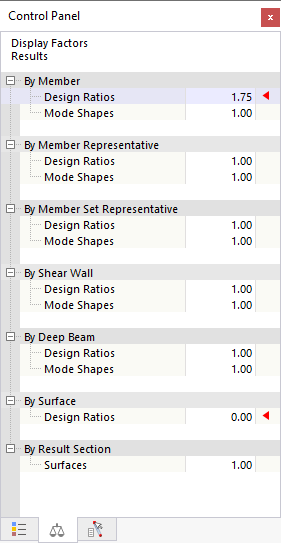

Además, en el panel de control – como ya conoces del análisis estático – puedes escalar los factores de la evolución de los resultados o definir ciertos objetos para la visualización de resultados.
