Die Ergebnisse des Bemessungs-Add-Ons lassen sich grafisch im Arbeitsfenster darstellen. Dabei stehen Ihnen die gleichen Selektions- und Auswertungsmöglichkeiten wie für die statische Analyse zur Verfügung. So können Sie beispielsweise Sichtbarkeiten für Stäbe und Ergebnisschnitte für Flächen verwenden.
Navigator - Ergebnisse

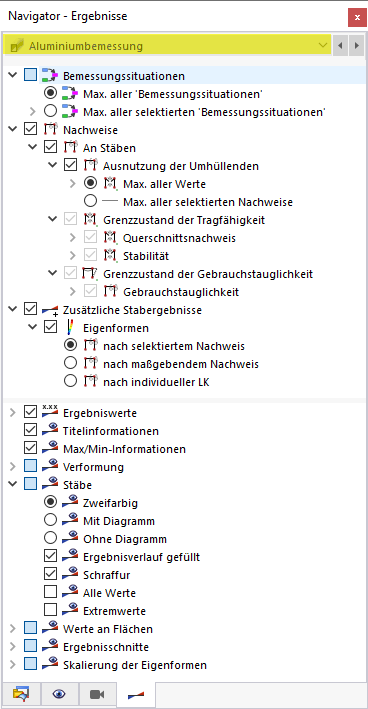

Wie bei der Ergebnisanzeige der statischen Analyse können Sie die darzustellenden Ergebnisse im Navigator - Ergebnisse festlegen. Wählen Sie ganz oben in der Liste den Ergebnistyp Aluminiumbemessung aus, um zu den Ergebnissen der Aluminiumbemessung zu wechseln.
In der Kategorie Bemessungssituationen können Sie festlegen, ob die maximalen Ergebnisse aus allen Bemessungssituationen (die "Umhüllende") oder die Maximalwerte bestimmter Bemessungssituationen dargestellt werden sollen.
In der Kategorie Nachweise wählen Sie die Ergebnisart für Stäbe oder Flächen aus. Eine Mehrfachauswahl ist möglich; die selektierten Ergebnisse werden dann gleichzeitig am Modell dargestellt (siehe Bild Mehrere Ergebnisarten darstellen).
Die Kategorie Zusätzliche Stabergebnisse ermöglicht es, die Eigenformen am Modell anzuzeigen. In der Kategorie Werte an Flächen können Sie die Ergebniswerte für die Darstellung an den Flächen festlegen (siehe Kapitel Ergebniswerte an Flächen des RFEM-Handbuchs).
Im unteren Navigatorabschnitt finden Sie weitere Einstellungsmöglichkeiten. So können Sie die Ergebniswerte oder Ergebnisschnitte ein- und ausblenden. Die Kategorie Stäbe bietet hier wichtige Steuerungsoptionen für die Darstellung der Ergebnisverläufe und der angezeigten Werte (siehe auch Bilder im Kapitel Nachweise).
Steuerpanel

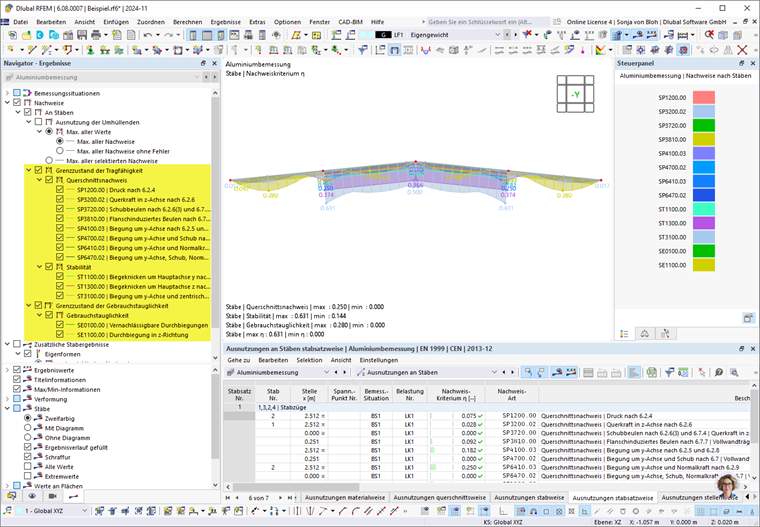

Auch das Steuerpanel ist auf die Ergebnisse der Aluminiumbemessung abgestimmt. Dort können Sie die Farben der Ergebnisverläufe anpassen. Dies kann erforderlich sein, wenn Sie mehrere Ergebnisarten darstellen.
Mit benutzerdefinierten Farbskalen können Sie auch Wertebereiche für die grafischen Ergebnisse definieren.

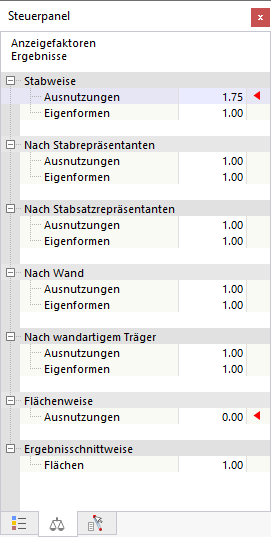

Des Weiteren können Sie im Steuerpanel – wie Sie es von der statischen Analyse her kennen – die Faktoren der Ergebnisverläufe skalieren oder bestimmte Objekte für die Anzeige von Ergebnissen festlegen.
