Les résultats de l'add-on de dimensionnement peuvent être affichés graphiquement dans la fenêtre de travail. Vous disposez des mêmes options de sélection et d'évaluation que pour l'analyse statique. Par exemple, vous pouvez utiliser des visibilités pour les barres et des sections de résultat pour les surfaces.

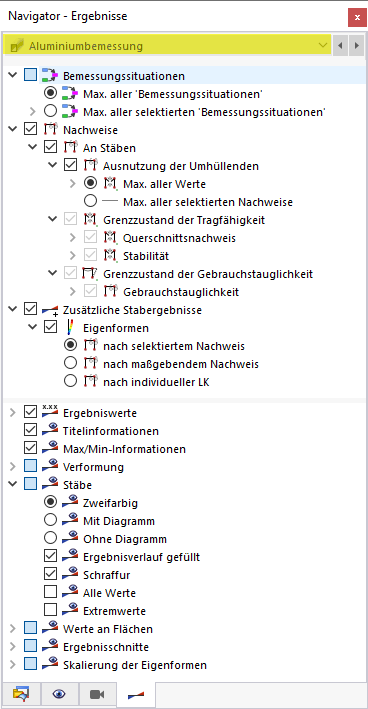

Navigateur - Résultats
Comme pour l'affichage des résultats de l'analyse statique, vous pouvez définir les résultats à afficher dans le Navigateur - Résultats . Sélectionnez en haut de la liste le type de résultat Dimensionnement en aluminium pour passer aux résultats du dimensionnement en aluminium.
Dans la catégorie Situations de dimensionnement, vous pouvez décider si les résultats maximaux de toutes les situations de dimensionnement (l'"Enveloppe") ou les valeurs maximales de certaines situations de dimensionnement doivent être affichés.
Dans la catégorie Justifications, choisissez le type de résultat pour les barres ou les surfaces. Une sélection multiple est possible ; les résultats sélectionnés seront alors affichés simultanément sur le modèle (voir image Afficher plusieurs types de résultats).
La catégorie Résultats supplémentaires sur les barres permet d'afficher les modes propres sur le modèle. Dans la catégorie Valeurs sur les surfaces, vous pouvez définir les valeurs de résultat pour l'affichage sur les surfaces (voir chapitre Valeurs de résultat sur les surfaces du manuel RFEM).
Dans la section inférieure du navigateur, vous trouverez d'autres options de réglage. Vous pouvez ainsi afficher ou masquer les valeurs de résultat ou les sections de résultat. La catégorie Barres offre ici des options de contrôle importantes pour l'affichage des variations de résultat et des valeurs affichées (voir aussi les images du chapitre Justifications).

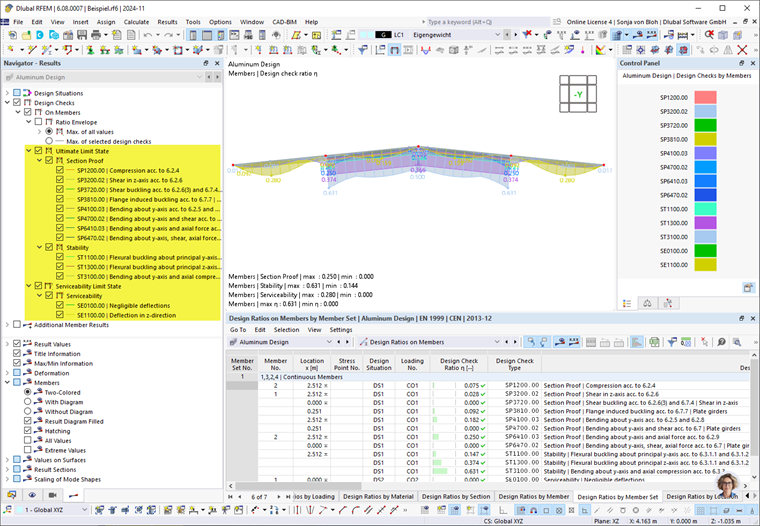

Panneau de contrôle
Le Panneau de contrôle est également adapté aux résultats du dimensionnement en aluminium. Vous pouvez y ajuster les couleurs des variations de résultat. Cela peut être nécessaire si vous affichez plusieurs types de résultats.
Avec des échelles de couleurs personnalisées, vous pouvez également définir des plages de valeurs pour les résultats graphiques.

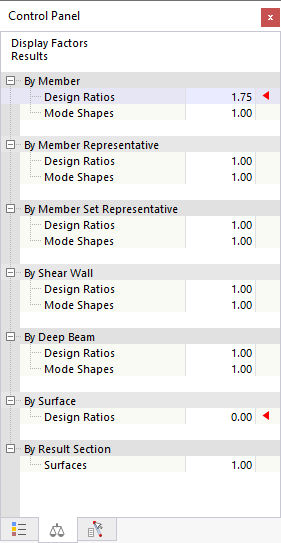

De plus, vous pouvez, comme vous le connaissez de l'analyse statique, dans le panneau de contrôle, ajuster les facteurs des variations de résultat ou définir certains objets pour l'affichage des résultats.
