Toutes les situations de dimensionnement présentes dans le modèle sont répertoriées dans ce tableau de l’Add-On de dimensionnement. Vous pouvez ici décider si, et de quelle manière, une certaine situation de dimensionnement doit être prise en compte pour les vérifications du bois. Vous trouverez de plus amples informations sur les situations de dimensionnement dans le manuel RFEM au chapitre Bemessungssituationen.
Sélection des combinaisons pour le dimensionnement

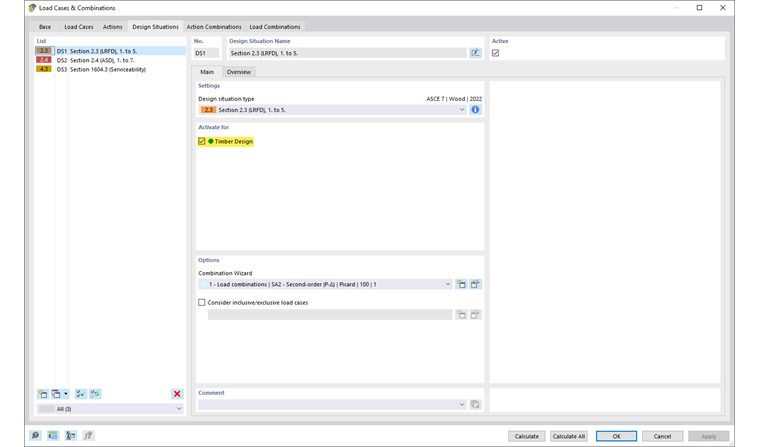

Par défaut, la case à cocher « À dimensionner » est activée et toutes les situations de dimensionnement sont prises en compte pour le dimensionnement du bois. Si vous désactivez cette case à cocher pour une situation de dimensionnement, celle-ci sera désactivée pour le dimensionnement du bois et aucune vérification ne sera effectuée pour cette situation de dimensionnement. Cette sélection est également synchronisée avec la sélection de l’Add-On de dimensionnement dans les paramètres de la situation de dimensionnement.
Par défaut, toutes les combinaisons d’une situation de dimensionnement activée pour le dimensionnement sont prises en compte. Dans la colonne « Combinaisons à dimensionner pour la méthode de numération », vous pouvez toutefois également saisir des combinaisons individuelles de cette situation de dimensionnement. Le bouton
permet d’accéder à une boîte de dialogue avec une sélection graphique des combinaisons à calculer. Les vérifications sont effectuées pour toutes les combinaisons saisies dans cette colonne.

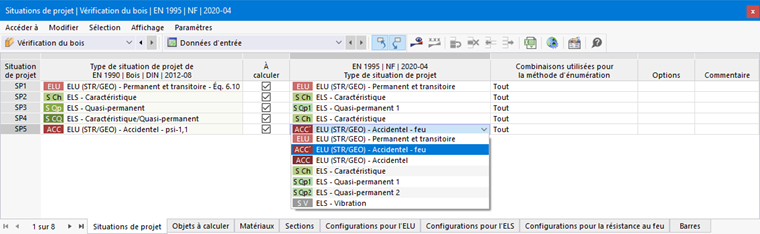

Affectation aux types de situations de dimensionnement
Les situations de dimensionnement ont été établies sur la base de la norme choisie pour la classification des cas de charge. Les types doivent donc encore être affectés aux types de la norme de dimensionnement choisie, car ceux-ci peuvent différer. En général, cette affectation est effectuée automatiquement, de sorte qu’une combinaison de service issue de la combinaison de cas de charge est également affectée au type « Serviceabilité » pour le dimensionnement. Vous devriez toutefois vérifier cette sélection et l’affecter correctement si nécessaire.
Les vérifications effectuées dans l’Add-On dépendent du type de situation de dimensionnement. Par exemple, si aucune situation de dimensionnement ne possède le type de serviceabilité, aucune vérification de serviceabilité ne sera effectuée. Avec une situation de dimensionnement de type résistance, seules les vérifications de résistance seront effectuées. Selon la norme, différents types de situations de dimensionnement sont possibles.
Vous pouvez également activer pour le dimensionnement plusieurs situations de dimensionnement du même type, par exemple deux situations de dimensionnement pour les vérifications de résistance. Les vérifications de résistance seront alors effectuées pour les combinaisons sélectionnées des deux situations de dimensionnement.
