Las situaciones de dimensionamiento del modelo RFEM/RSTAB controlan qué reglas de combinación se aplican al generar las combinaciones de acciones y de resultados para los estados límite de la norma. También las combinaciones creadas manualmente pueden asignarse a determinados estados límite (véase el capítulo Bemessungssituationen del manual de RFEM).

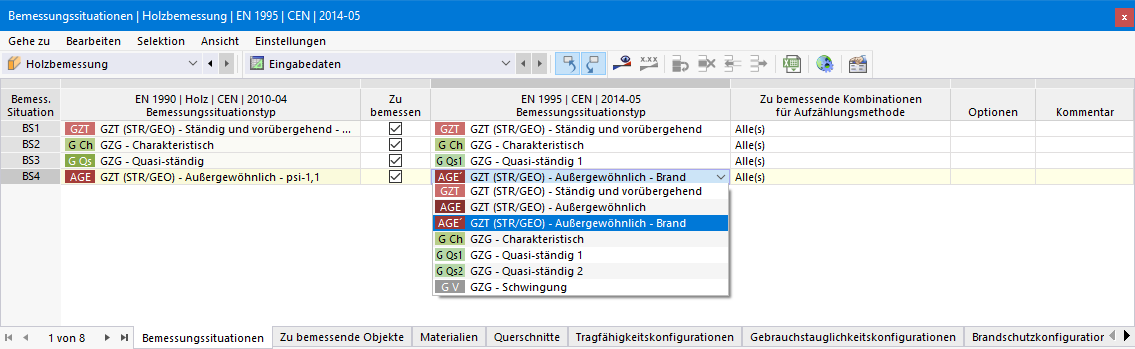

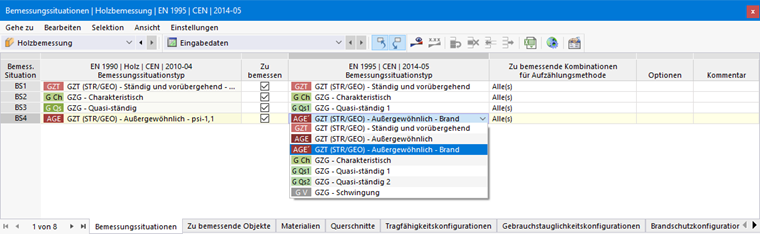

En la tabla 'Situaciones de dimensionamiento' para el dimensionamiento de madera se enumeran todas las situaciones de dimensionamiento definidas en el modelo. Aquí puede decidir si una determinada situación de dimensionamiento debe tenerse en cuenta para el dimensionamiento de madera y de qué manera.
Seleccionar combinaciones de dimensionamiento para el dimensionamiento de madera

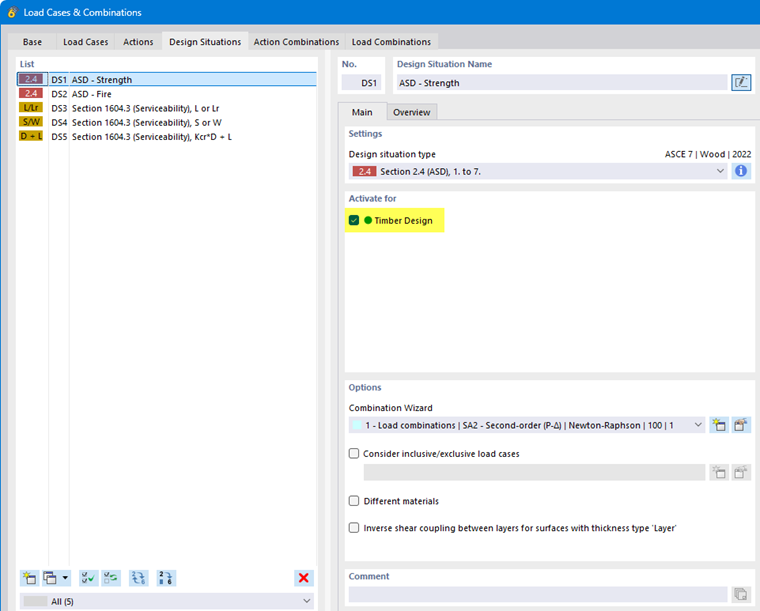

La casilla 'A dimensionar' está activada por defecto. Con ello, todas las situaciones de dimensionamiento se examinan en el dimensionamiento de madera. Si no debe realizarse un dimensionamiento de madera para una situación de dimensionamiento, desactive la casilla. Esta situación de dimensionamiento no se tendrá entonces en cuenta en las comprobaciones. Esta selección se sincroniza con los ajustes del cuadro de diálogo 'Casos y combinaciones de cargas'.

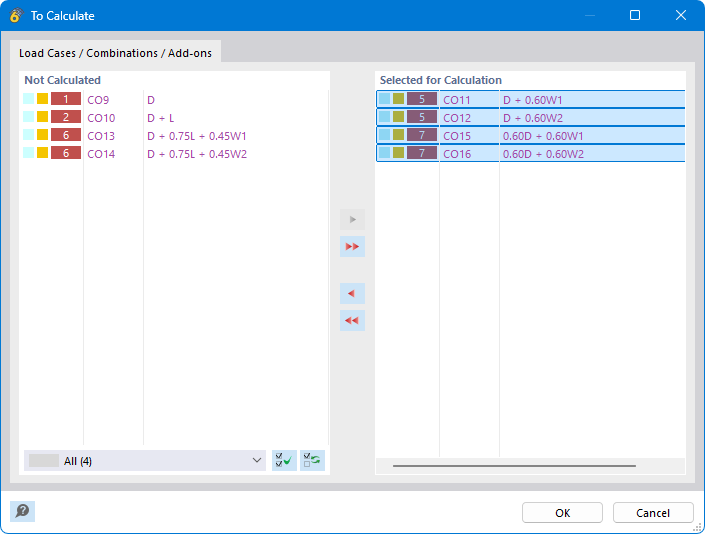

Por defecto, se tienen en cuenta todas las combinaciones de una situación de dimensionamiento activada para el dimensionamiento. Sin embargo, en la columna de tabla 'Combinaciones a dimensionar para el método de enumeración' también puede definir combinaciones concretas de la situación de dimensionamiento: haga clic en el botón
, que está disponible con un clic en la celda, y seleccione a continuación las combinaciones relevantes en el cuadro de diálogo.
Asignar situaciones de dimensionamiento

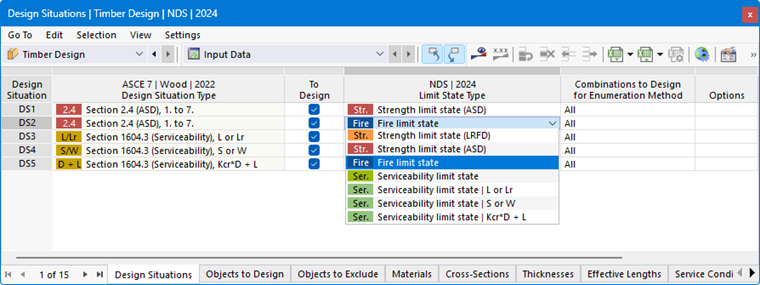

Las situaciones de dimensionamiento se han formado a partir de la norma que usted ha especificado para la clasificación de casos de carga (véase el capítulo Normen I del manual de RFEM). Es posible que el tipo de la situación de dimensionamiento sea distinto del tipo para el dimensionamiento. Por regla general, sin embargo, los tipos se categorizan automáticamente, de modo que una combinación de servicio-LK también se asigna al tipo 'Servicio' para el dimensionamiento. En la columna de tabla 'Tipo de situación de dimensionamiento' puede comprobar esta asignación y, en caso necesario, corregirla.
Las comprobaciones incluidas en el complemento se rigen por el tipo de situación de dimensionamiento. Por ejemplo, si ninguna situación de dimensionamiento tiene un tipo de servicio, tampoco se realizarán comprobaciones de servicio, sino solo comprobaciones de resistencia. Para cada situación de dimensionamiento solo se realizan las comprobaciones correspondientes al tipo de situación de dimensionamiento.
También puede activar para el dimensionamiento varias situaciones de dimensionamiento del mismo tipo, como por ejemplo dos situaciones de dimensionamiento para comprobaciones de resistencia. El complemento realizará entonces las comprobaciones de resistencia para las combinaciones seleccionadas de ambas situaciones de dimensionamiento.
Utilizar otro material para el dimensionamiento

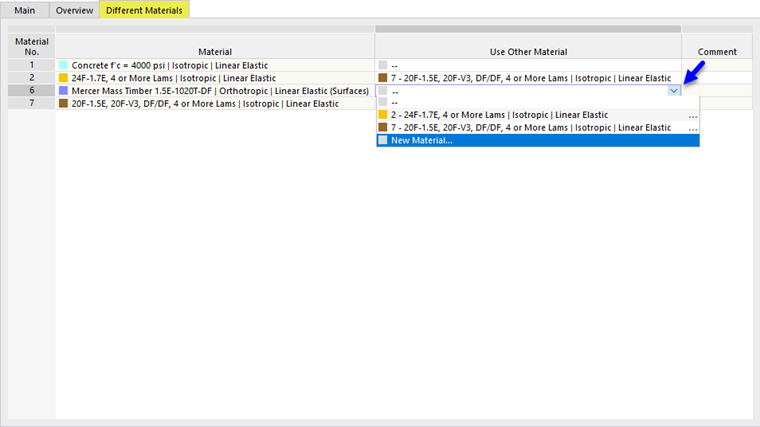

La opción 'Materiales diferentes' en el cuadro de diálogo Casos y combinaciones de cargas ofrece la posibilidad de cambiar los materiales para las comprobaciones de una situación de dimensionamiento. Si marca la casilla, puede definir las alternativas en una nueva pestaña.
Así puede utilizar distintos parámetros de material para el análisis estático y para el dimensionamiento.
