Sytuacje obliczeniowe

Wszystkie sytuacje obliczeniowe موجودة w modelu są wymienione w tej tabeli dodatku do obliczeń. Tutaj można zdecydować, czy i w jaki sposób dana sytuacja obliczeniowa ma być uwzględniona w obliczeniach konstrukcji drewnianej. Więcej informacji o sytuacjach obliczeniowych można znaleźć w podręczniku RFEM w rozdziale Bemessungssituationen.

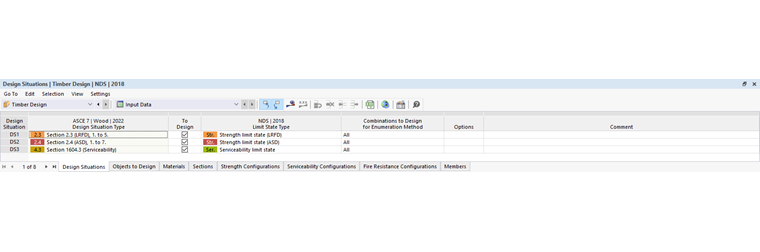

Tabela danych wejściowych dla sytuacji obliczeniowych przy wymiarowaniu drewna

Wybór kombinacji do obliczeń

Domyślnie pole wyboru „Do obliczenia” jest aktywne i wszystkie sytuacje obliczeniowe są uwzględniane w obliczeniach konstrukcji drewnianej. Jeśli dla danej sytuacji obliczeniowej dezaktywujesz to pole wyboru, zostanie ona wyłączona z obliczeń konstrukcji drewnianej i dla tej sytuacji obliczeniowej nie będą prowadzone żadne sprawdzenia. Ten wybór jest również synchronizowany z wyborem dla dodatku do obliczeń w ustawieniach sytuacji obliczeniowej.

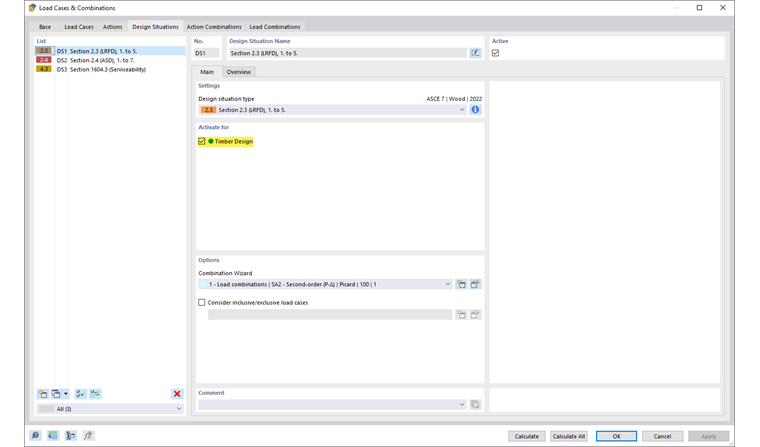

Aktywowanie sytuacji obliczeniowej dla wymiarowania drewna

Domyślnie uwzględniane są wszystkie kombinacje aktywowanej do obliczeń sytuacji obliczeniowej. W kolumnie „Kombinacje do obliczenia dla metody wyliczeniowej” można jednak również wpisać pojedyncze kombinacje z tej sytuacji obliczeniowej. Za pomocą przycisku można otworzyć okno dialogowe z graficzną możliwością wyboru kombinacji do obliczenia. Sprawdzenia są prowadzone dla wszystkich kombinacji wpisanych w tej kolumnie.

Przyporządkowanie do typów sytuacji obliczeniowych

Sytuacje obliczeniowe zostały utworzone na podstawie wybranej normy klasyfikacji przypadków obciążenia. Typy muszą zatem zostać jeszcze przyporządkowane do typów wybranej normy obliczeniowej, ponieważ mogą się one od siebie różnić. Zasadniczo to przyporządkowanie odbywa się automatycznie, tak że kombinacja użytkowalności z kombinacji przypadków obciążenia jest również przypisywana do typu „Użytkowalność” do obliczeń. Należy jednak sprawdzić ten wybór i w razie potrzeby przyporządkować go poprawnie.

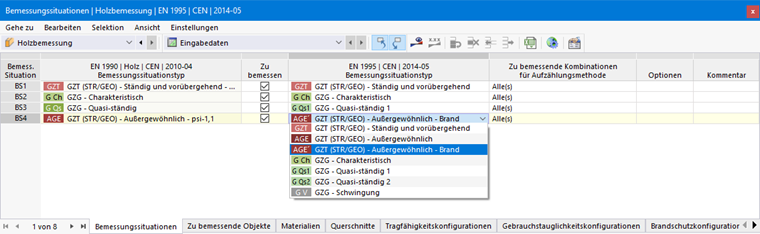

Przyporządkowanie typu sytuacji obliczeniowej dla prownańna eurocode drewnianych w pożarze według EN 1995

Sprawdzenia prowadzone w dodatku zależą od typu sytuacji obliczeniowej. Jeśli na przykład żadna sytuacja obliczeniowa nie ma typu użytkowalności, nie będą prowadzone żadne sprawdzenia użytkowalności. Dla sytuacji obliczeniowej typu nośność prowadzone są wyłącznie sprawdzenia nośności. W zależności od normy możliwe są różne typy sytuacji obliczeniowych.

Można również aktywować do obliczeń kilka sytuacji obliczeniowych tego samego typu, na przykład dwie sytuacje obliczeniowe dla sprawdzeń nośności. W takim przypadku sprawdzenia nośności są prowadzone dla wybranych kombinacji obu sytuacji obliczeniowych.
