Návrhové situace

Die Bemessungssituationen des RFEM/RSTAB-Modells steuern, welche Kombinationsregeln beim Erzeugen der Last- und Ergebniskombinationen für die Grenzzustände der Norm angewandt werden. Auch manuell erstellte Kombinationen können bestimmten Grenzzuständen zugeordnet werden (siehe Kapitel Bemessungssituationen des RFEM-Handbuchs).

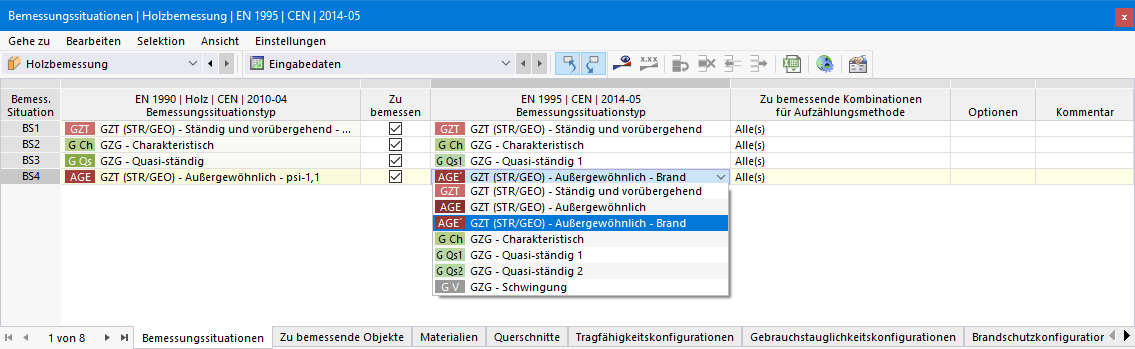

In der Tabelle 'Bemessungssituationen' für die Holzbemessung sind alle Bemessungssituationen aufgelistet, die im Modell definiert sind. Hier können Sie entscheiden, ob und wie eine bestimmte Bemessungssituation für die Holznachweise berücksichtigt werden soll.

Návrhové situace pro návrh dřeva

Výběr kombinací pro posouzení dřeva

Kontrolní políčko 'Zu Bemessen' je ve výchozím nastavení aktivováno. Tím se při posouzení dřeva zkoumají všechny posuzované situace. Pokud se pro některou posuzovanou situaci nemá provádět posouzení dřeva, deaktivujte kontrolní políčko. Tato posuzovaná situace se pak při průkazech nezohlední. Tento výběr je synchronizován s nastavením v dialogu 'Lastfälle und Kombinationen'.

Aktivovat návrhovou situaci pro dimenzování dřeva

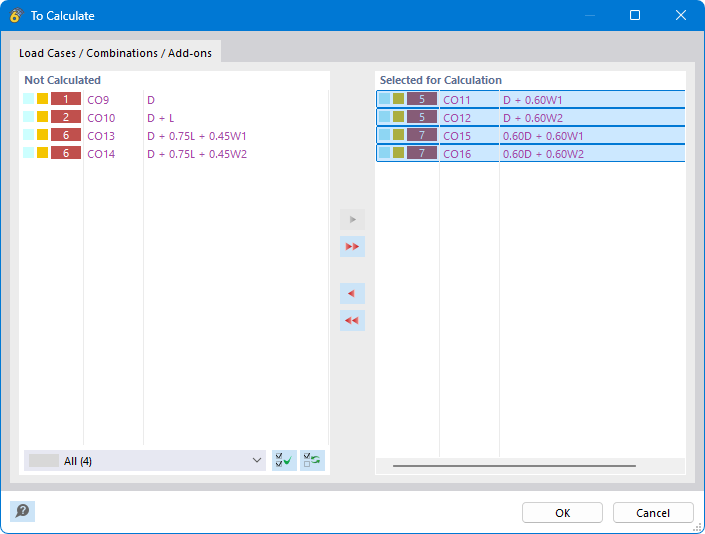

Ve výchozím nastavení jsou zohledněny všechny kombinace posuzované situace aktivované pro posouzení. Ve sloupci tabulky 'Zu bemessende Kombinationen für Aufzählungsmethode' však můžete určit také určité kombinace posuzované situace: Klikněte na tlačítko , které je po kliknutí do buňky k dispozici, a poté v dialogu vyberte příslušné kombinace.

Vybrat kombinace zatížení pro návrhovou situaci

Přiřazení posuzovaných situací

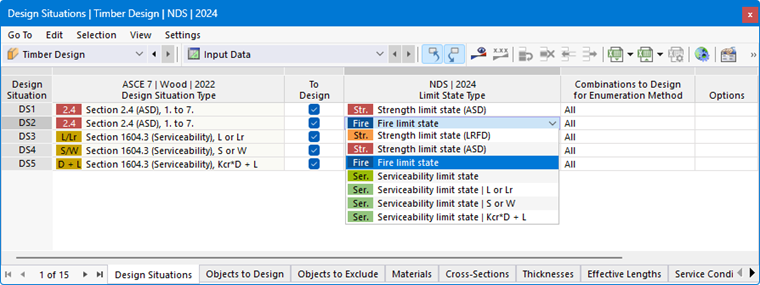

Posuzované situace byly vytvořeny na základě normy, kterou jste zadali pro klasifikaci zatěžovacích stavů (viz kapitola Normen I příručky RFEM). Je možné, že typ posuzované situace je jiný než typ pro posouzení. V zásadě jsou však typy automaticky kategorizovány, takže kombinace pro mezní stav použitelnosti-LK je i pro posouzení přiřazena typu 'Gebrauchstauglichkeit'. Ve sloupci tabulky 'Bemessungssituationstyp' můžete toto přiřazení zkontrolovat a případně opravit.

Přiřadit typ návrhové situace pro dimenzování dřeva v případě požáru

Průkazy vedené v Add-Onu se řídí typem posuzované situace. Pokud například ani jedna posuzovaná situace nemá typ pro mezní stav použitelnosti, nebudou vedeny žádné průkazy mezního stavu použitelnosti, ale pouze průkazy mezního stavu únosnosti. Pro každou posuzovanou situaci se vedou pouze průkazy příslušné k typu posuzované situace.

Můžete také aktivovat pro posouzení více posuzovaných situací stejného typu, například dvě posuzované situace pro průkazy mezního stavu únosnosti. Add-On pak provede průkazy mezního stavu únosnosti pro vybrané kombinace obou posuzovaných situací.

Použití jiného materiálu pro posouzení

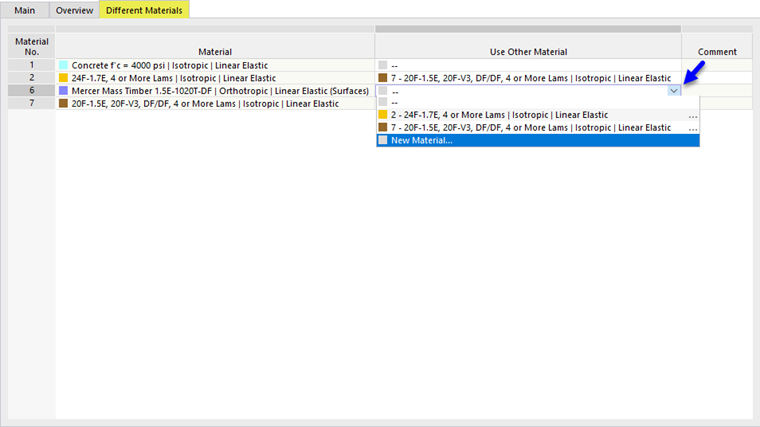

Možnost 'Unterschiedliche Materialien' v dialogu Lastfälle und Kombinationen nabízí možnost změnit materiály pro průkazy posuzované situace. Pokud zaškrtnete kontrolní políčko, můžete alternativy nastavit v nové kartě.

Jiný materiál použít pro návrhovou situaci

Můžete tak použít různé materiálové parametry pro statickou analýzu a pro posouzení.
