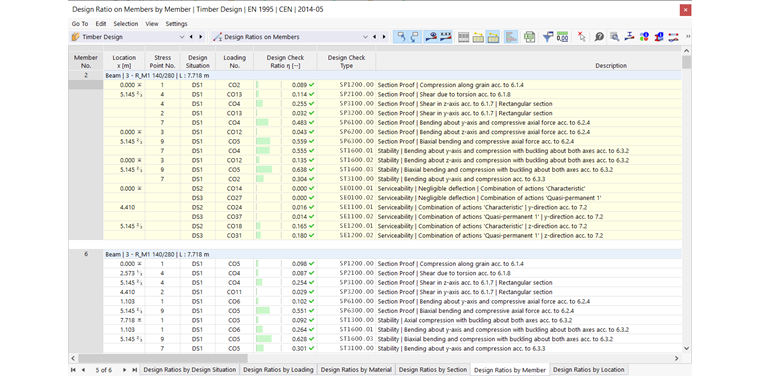

Les tableaux de résultats de la catégorie Ratios de vérification sur les barres contiennent les données de résultats des vérifications effectuées avec les ratios respectifs.
Les résultats des barres sont triés dans les onglets selon les critères suivants :
- Charges (situations de projet, combinaisons de charges)
- Propriétés des barres (matériaux, sections)
- Objets (ensembles de barres, barres, positions x)
Ensemble de barres n° / Barre n°
Pour chaque critère de vérification, le numéro de l'ensemble de barres (si vérifié) et de la barre présentant le plus grand ratio est indiqué.
Position x
La position x dans la barre pour laquelle le ratio de vérification maximal a été déterminé est indiquée à chaque fois. Les positions x suivantes sont pertinentes pour l'affichage dans le tableau :
- Nœuds de début et de fin
- Points intermédiaires des résultats de barre (si définis)
- Division de barre selon les Paramètres du maillage pour les barres
- Valeurs extrêmes des efforts internes
Point de contrainte n°
La vérification est effectuée en des points dits points de contrainte de la section. Ces points sont définis par les coordonnées des distances au centre de gravité. Tous les profils standards de la bibliothèque sont pourvus de points de contrainte aux emplacements pertinents pour la vérification.
Vous pouvez vérifier les points de contrainte dans la boîte de dialogue des informations sur la section. Pour ce faire, cliquez sur le bouton
dans la barre d'outils du tableau. Dans l'onglet 'Points de contrainte' de la boîte de dialogue d'information, les points de contrainte sont listés avec leurs coordonnées et représentés sur la section (voir la section Points de contrainte du manuel RFEM).
Situation de projet
Cette colonne nomme les numéros des situations de projet pour lesquelles les différents ratios de vérification sont disponibles.
Charge
Les numéros des combinaisons de charges ou de résultats déterminantes pour les vérifications respectives sont indiqués.
Critère de vérification
Dans cette colonne, les conditions de vérification selon la norme sont indiquées. Le degré du ratio respectif est exprimé par la longueur de la barre colorée.
Type de vérification
Chaque vérification est désignée par un identifiant avec un numéro. Ainsi, par exemple, les vérifications de section selon l'Eurocode portent l'identifiant 'SP', les analyses de stabilité l'identifiant 'ST' et les vérifications à l'état limite de service l'identifiant 'SE'. Le type de vérification est expliqué dans la colonne Description.
Formule de vérification
Vous pouvez activer cette colonne dans le Gestionnaire de tableaux de résultats. Elle donne les équations de la norme selon lesquelles les vérifications sont effectuées.
Description
Chaque vérification est expliquée par une brève description se référant au chapitre de la norme.
Vous pouvez afficher les détails de vérification pour un ratio de vérification spécifique en cliquant sur le bouton
ou en double-cliquant sur la ligne.
Filtrer les résultats selon l'état limite

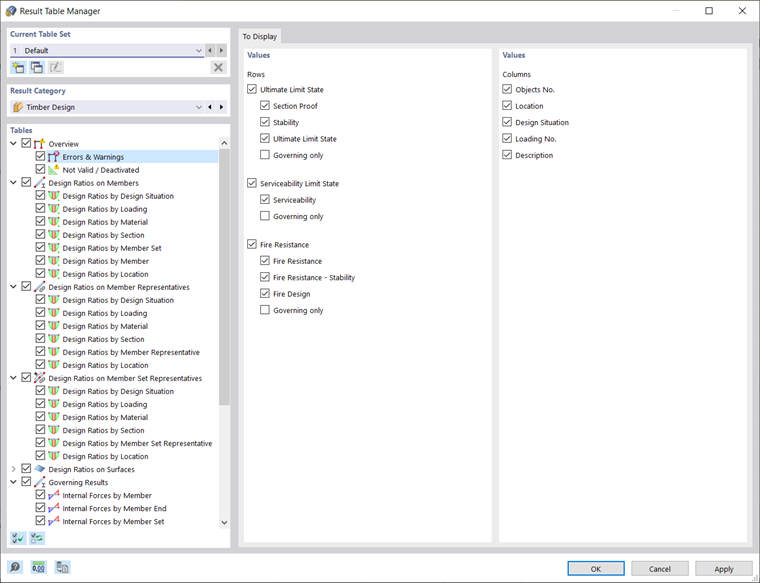

Si seuls les résultats pour certains états limites ou types de vérification doivent être affichés dans le tableau, appliquez les filtres correspondants dans le Gestionnaire de tableaux de résultats. Ainsi, vous pouvez par exemple n'afficher que les résultats pour les analyses de stabilité en désactivant toutes les 'Lignes' à l'exception de Stabilité.
Les boutons de la barre d'outils du tableau offrent également la possibilité d'afficher ou de masquer rapidement les résultats de certains états limites. Ils sont accessibles si des vérifications pour les états limites correspondants sont disponibles.
|
Active/désactive les résultats pour l'état limite de capacité portante |
|
Active/désactive les résultats pour l'état limite de service |
|
Active/désactive les résultats pour les vérifications de la protection incendie |
Filtrer les résultats selon le ratio
La liste à droite dans la barre d'outils du tableau offre la possibilité de filtrer les tableaux en fonction du degré de vérification. Avec l'option Max, seule la vérification déterminante est affichée pour chaque objet.
Vous pouvez également utiliser un critère de filtre personnalisé. Pour ce faire, utilisez l'option Définir dans la liste. La boîte de dialogue Gestionnaire de tableaux de résultats s'ouvre avec l'onglet Critères - Valeurs. Définissez la condition - par exemple pour n'afficher que les ratios supérieurs à une certaine valeur.
Le chapitre Filtrer les tableaux de résultats du manuel RFEM décrit comment définir des conditions pour les valeurs des tableaux.

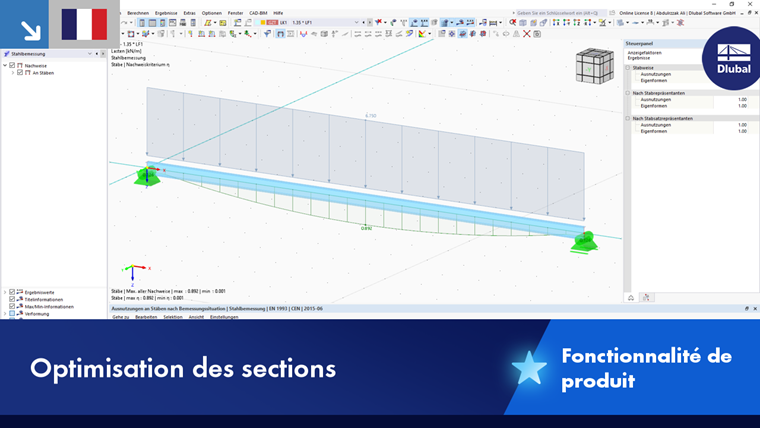

Optimisation des sections

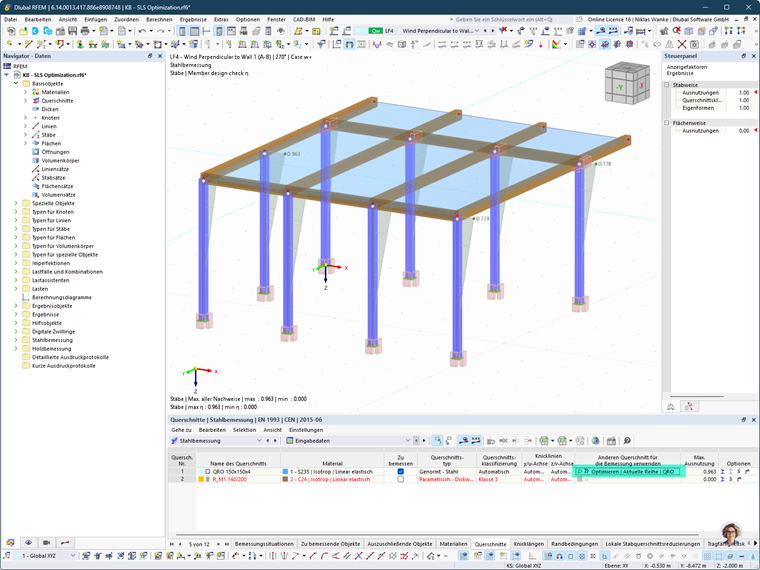

Si les vérifications pour une section ne sont pas satisfaites, vous pouvez faire optimiser la section par le programme. La section la plus petite possible au sein de la même série de sections et répondant aux exigences est alors recherchée. Procédez comme suit :
- Définissez la catégorie de tableaux Données d'entrée pour la vérification de l'acier.
- Passez au tableau Sections.
- Cliquez dans la cellule correspondante de la colonne du tableau Utiliser une autre section pour la vérification.
- Ouvrez la liste et sélectionnez l'option Optimiser (voir l'image Optimisation des sections).
