Las tablas de resultados de la categoría Aprovechamientos en barras contienen los datos de resultados de los cálculos realizados con los respectivos aprovechamientos.
Los resultados en barras están ordenados en las pestañas según los siguientes criterios:
- Cargas (Situaciones de proyecto, Combinaciones de cargas)
- Propiedades de la barra (Materiales, Secciones)
- Objetos (Conjuntos de barras, Barras, Posiciones x en la barra)
Conjunto de barras n.º / Barra n.º
Para cada criterio de cálculo, se indica el número del conjunto de barras (si se ha calculado) y de la barra que presenta el mayor aprovechamiento.
Posición x
Se indica respectivamente la posición x en la barra para la cual se ha determinado el aprovechamiento máximo. Las siguientes posiciones x son relevantes para la salida tabular:
- Nudos inicial y final
- Puntos intermedios de resultados de la barra (si están definidos)
- División de la barra según la configuración de malla para barras
- Valores extremos de los esfuerzos internos
Punto de tensión n.º
El cálculo se realiza en los llamados puntos de tensión de la sección. Estas posiciones están definidas por las coordenadas de las distancias al centro de gravedad. Todos los perfiles estándar de la biblioteca están provistos de puntos de tensión en las posiciones relevantes para el cálculo.
Puede comprobar los puntos de tensión en el cuadro de diálogo de información de la sección. Para ello, haga clic en el botón
en la barra de herramientas de la tabla. En la pestaña 'Puntos de tensión' del cuadro de diálogo de información, se enumeran los puntos de tensión con sus coordenadas y se representan en la sección (consulte la sección Puntos de tensión en el manual de RFEM).
Situación de proyecto
Esta columna nombra los números de las situaciones de proyecto para las que se presentan los aprovechamientos individuales.
Carga
Se indican los números de las combinaciones de cargas o de resultados que son determinantes para los cálculos respectivos.
Criterio de cálculo
En esta columna se indican las condiciones de cálculo según la norma. El grado del aprovechamiento respectivo se expresa mediante la longitud de la barra de color.
Tipo de cálculo
Cada cálculo se designa con un identificador numérico. Así, por ejemplo, las comprobaciones de la sección según el Eurocódigo llevan el identificador 'SP', los análisis de estabilidad el identificador 'ST' y las comprobaciones del estado límite de servicio el identificador 'SE'. El tipo de cálculo se explica en la columna Descripción.
Fórmula de cálculo
Puede activar esta columna en el Gestor de tablas de resultados. Indica las ecuaciones de la norma según las cuales se realizan los cálculos.
Descripción
Cada cálculo se explica mediante una breve descripción con referencia al capítulo correspondiente de la norma.
Puede visualizar los Detalles del cálculo para un aprovechamiento específico mediante el botón
o haciendo doble clic en la línea.
Filtrar resultados por estado límite

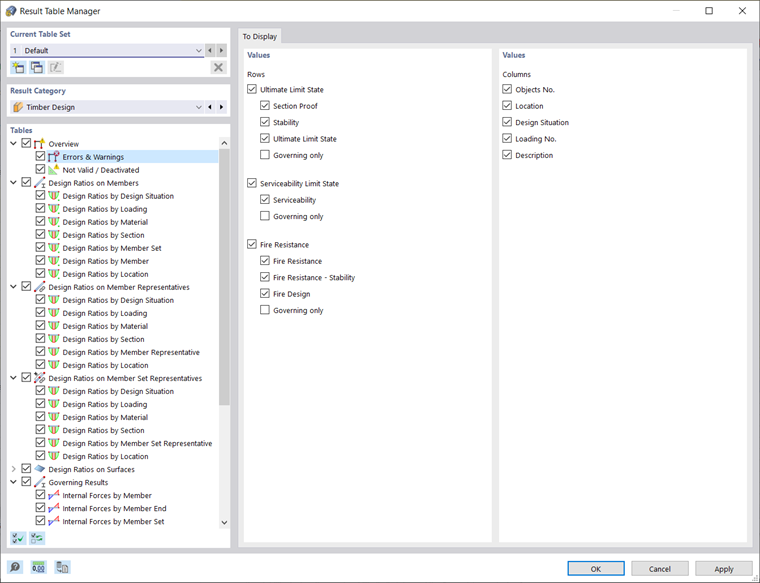

Si en la tabla sólo se deben mostrar los resultados para ciertos estados límite o tipos de cálculo, establezca los filtros correspondientes en el Gestor de tablas de resultados. De este modo, puede, por ejemplo, mostrar sólo los resultados para los análisis de estabilidad, desactivando todas las 'Filas' excepto las de Estabilidad.
Los botones de la barra de herramientas de la tabla también ofrecen la posibilidad de mostrar u ocultar rápidamente los resultados de ciertos estados límite. Están accesibles cuando existen cálculos para los estados límite correspondientes.
|
Muestra u oculta los resultados para el estado límite de capacidad de carga |
|
Muestra u oculta los resultados para el estado límite de servicio |
|
Muestra u oculta los resultados para los cálculos de resistencia al fuego |
Filtrar resultados por aprovechamiento

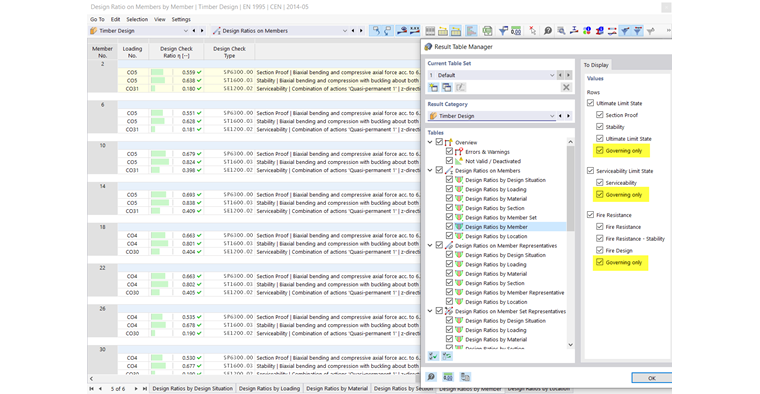

La lista de la derecha en la barra de herramientas de la tabla ofrece la posibilidad de filtrar las tablas según los grados de aprovechamiento. Con la opción Máx, se muestra sólo el cálculo determinante para cada objeto.
También puede utilizar un criterio de filtro personalizado. Para ello, utilice la opción Definir de la lista. Se abre el cuadro de diálogo Gestor de tablas de resultados con la pestaña Criterios - Valores. Defina la condición – por ejemplo, para mostrar sólo los aprovechamientos que sean mayores que un valor determinado.
En el capítulo Filtrar tablas de resultados del manual de RFEM se describe cómo definir condiciones para los valores de la tabla.
Optimizar sección
Si los cálculos para una sección no se cumplen, puede hacer que el programa optimice la sección. De esta manera, se busca la sección más pequeña posible dentro de la misma serie de secciones que cumpla los requisitos. Proceda de la siguiente manera:
- Configure la categoría de tabla Datos de entrada para el cálculo de acero.
- Cambie a la tabla Secciones.
- Haga clic en la celda correspondiente de la columna de la tabla Usar otra sección para el cálculo.

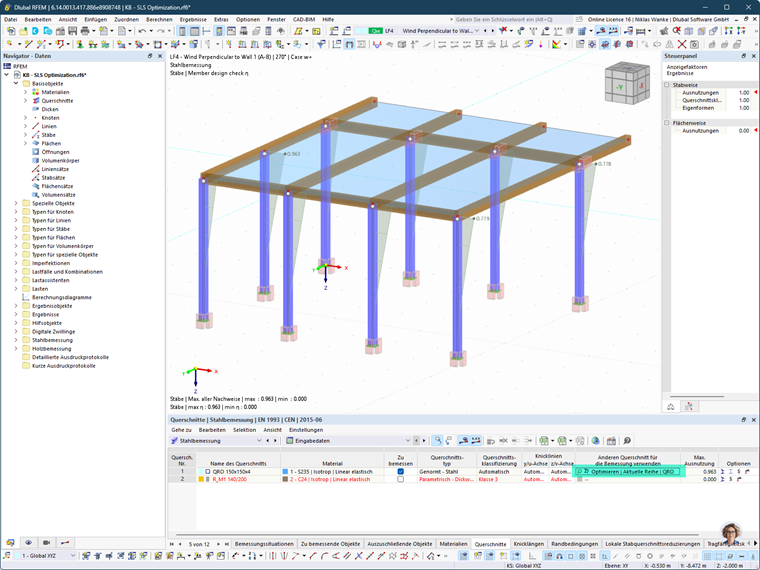

- Abra la lista y seleccione la opción Optimizar (consulte la imagen Optimizar sección).
