Für einige Normen ist das Register Flächen des Dialogs 'Tragfähigkeitskonfiguration' bzw. 'Festigkeitskonfiguration' verfügbar. Hier treffen Sie grundlegende Einstellungen für die Bemessung von Flächen aus Vollholz, Brettschichtholz oder Holzwerkstoffen.
Die 'Bemessungsparameter' sind in mehrere Kategorien gegliedert, die sich je nach Bemessungsnorm unterscheiden. In den folgenden Abschnitten werden die Parameter dieser Normen beschrieben:

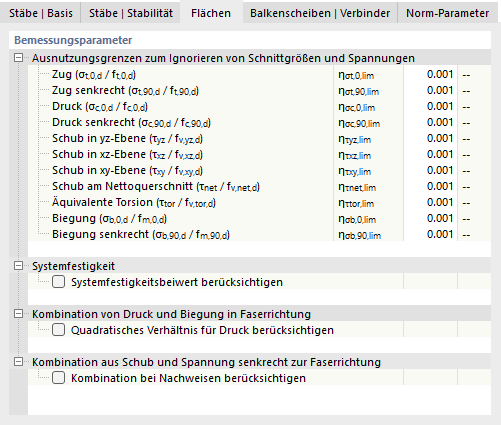

EN 1995
Ausnutzungsgrenzen zum Ignorieren von Schnittgrößen und Spannungen
Diese Kategorie verwaltet benutzerdefinierte Grenzwerte, die sehr kleine Spannungen betreffen: Ist das Verhältnis η von vorhandener Spannung zum Bemessungswert der Festigkeit kleiner als der Grenzwert, wird die Spannung beim Nachweis nicht berücksichtigt. Der Hintergrund für diese Option ist im Kapitel Stäbe | Basis näher beschrieben.
Systemfestigkeit
Wenn das kontinuierliche Lastverteilungssystem bei ähnlichen Bauteilen mit gleichen Abständen (beispielsweise Deckenbalken alle gleich nebeneinander) in der Lage ist, die Lasten von einer Fläche auf benachbarte Flächen zu übertragen, darf die Festigkeit der Bauteile gemäß [1] 6.6 um den Faktor ksys erhöht werden. Haken Sie in diesem Fall das Kontrollfeld an.
Kombination von Druck und Biegung in Faserrichtung
Wenn kein Stabilitätsnachweis geführt wird, darf gemäß [1] 6.2.4(1) bei kombinierten Einwirkungen aus Biegung und Druck der Anteil aus Druck quadratisch berücksichtigt werden. Diese Option kann für Vollholz aktiviert werden, jedoch nicht für Brettsperrholz.
Kombination aus Schub und Spannung senkrecht zur Faserrichtung
Wenn bei den Nachweisen die Interaktion von Schub in der xy-Ebene und Zug bzw. Druck senkrecht zur Faserrichtung berücksichtigt werden soll, haken Sie das Kontrollfeld an.
NDS
Ausnutzungsgrenzen zum Ignorieren von Schnittgrößen und Spannungen
Diese Kategorie verwaltet benutzerdefinierte Grenzwerte, die sehr kleine Spannungen betreffen: Ist das Verhältnis η von vorhandener Spannung zum Bemessungswert der Festigkeit kleiner als der Grenzwert, wird die Spannung beim Nachweis nicht berücksichtigt. Der Hintergrund für diese Option ist im Kapitel Stäbe | Basis näher beschrieben.
Konservatismusfaktor
Bei der Bemessung von Brettsperrholzplatten sollten gemäß ANSI/APA PRG 320 die berechneten Momententragfähigkeiten in die starke Festigkeitsrichtung (β = 0°) aus konservativen Gründen mit dem Beiwert 0.85 multipliziert werden. Dieser Beiwert für die Biegung außerhalb der Ebene wird im Programm 'Konservatismusfaktor' Ccon genannt und ist per Voreinstellung aktiviert. Sie können die Beiwerte für die Richtungen der Schichten überprüfen und bei Bedarf anpassen.

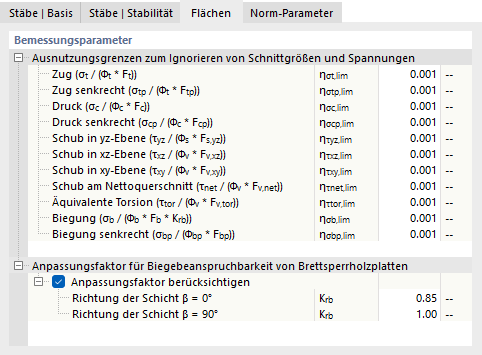

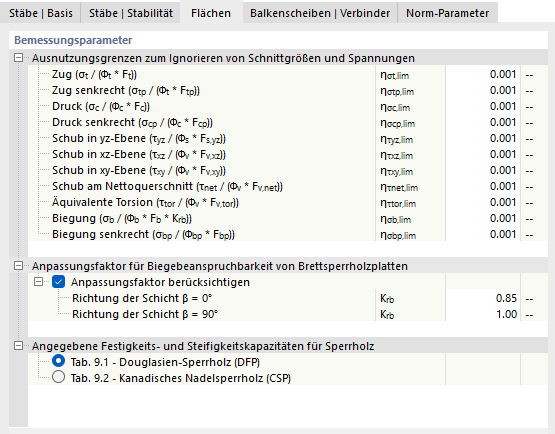

CSA
Ausnutzungsgrenzen zum Ignorieren von Schnittgrößen und Spannungen
Diese Kategorie verwaltet benutzerdefinierte Grenzwerte, die sehr kleine Schnittgrößen betreffen: Ist das Verhältnis η von vorhandener Spannung zum Bemessungswert der Querschnittswiderstands kleiner als der Grenzwert, wird die Spannung beim Nachweis nicht berücksichtigt. Der Hintergrund für diese Option ist im Kapitel Stäbe | Basis näher beschrieben.
Anpassungsfaktor für Biegebeanspruchbarkeit von Brettsperrholzplatten
Bei der Bemessung von Brettsperrholzplatten sollten gemäß ANSI/APA PRG 320 die berechneten Momententragfähigkeiten in die starke Festigkeitsrichtung (β = 0°) aus konservativen Gründen mit dem Beiwert 0.85 multipliziert werden. Dieser Anpassungsfaktor für die Biegung außerhalb der Ebene ist per Voreinstellung aktiviert. Sie können die Beiwerte Krb für die Richtungen der Schichten überprüfen und bei Bedarf anpassen.
