U některých norem je k dispozici registrl Plochy dialogu 'Konfigurace mezního stavu únosnosti'. Zde provádíte základní nastavení pro posouzení ploch z rostlého dřeva, lepeného lamelového dřeva nebo masivního dřeva.
'Parametry posouzení' jsou rozděleny do několika kategorií, které se liší v závislosti na návrhové normě. V následujících kapitolách jsou popsány parametry těchto norem:

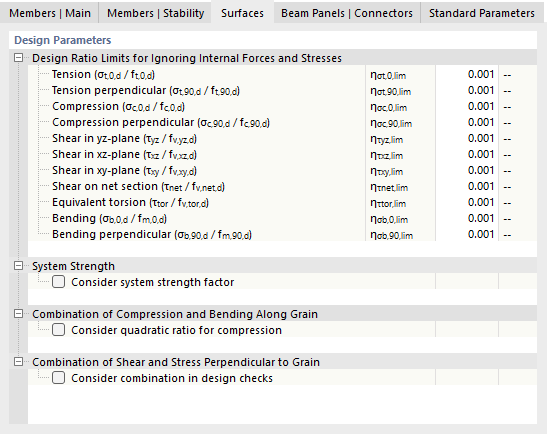

EN 1995
Meze využití pro ignorování vnitřních sil a napětí
Tato kategorie spravuje uživatelem definované mezní hodnoty, které se týkají velmi malých napětí: Je-li poměr η existujícího napětí k návrhové hodnotě pevnosti menší než mezní hodnota, napětí se při posouzení nebere v úvahu. Pozadí této volby je podrobněji popsáno v kapitole Stěžně | Základ.
Systémová pevnost
Pokud je systém kontinuálního rozložení zatížení u podobných konstrukčních dílů se stejnými rozestupy (například stropní trámy všechny stejně vedle sebe) schopen přenášet zatížení z jedné plochy na sousední plochy, smí být pevnost konstrukčních dílů podle [1] 6.6 zvýšena o faktor ksys. V tomto případě zaškrtněte zaškrtávací políčko.
Kombinace tlaku a ohybu ve směru vláken
Pokud není prováděno posouzení stability, smí se podle [1] 6.2.4(1) při kombinovaných účincích z ohybu a tlaku podíl z tlaku počítat kvadraticky. Tato volba může být aktivována pro rostlé dřevo, nikoli však pro křížem lepené dřevo.
Kombinace smyku a napětí kolmo ke směru vláken
Pokud mají být při posouzeních zohledněna interakce smyku v rovině xy a tahu, resp. tlaku kolmo ke směru vláken, zaškrtněte zaškrtávací políčko.
NDS
Meze využití pro ignorování vnitřních sil a napětí
Tato kategorie spravuje uživatelem definované mezní hodnoty, které se týkají velmi malých napětí: Je-li poměr η existujícího napětí k návrhové hodnotě pevnosti menší než mezní hodnota, napětí se při posouzení nebere v úvahu. Pozadí této volby je podrobněji popsáno v kapitole Stěžně | Základ.
Faktor konzervativnosti
Při posouzení panelů z křížem lepeného dřeva by se měly podle ANSI/APA PRG 320 vypočtené momentové únosnosti ve směru velké pevnosti (β = 0°) z konzervativních důvodů násobit součinitelem 0.85. Tento součinitel pro ohyb mimo rovinu se v programu nazývá 'Faktor konzervativnosti' Ccon a je standardně aktivován. Můžete zkontrolovat součinitele pro směry vrstev a v případě potřeby je upravit.

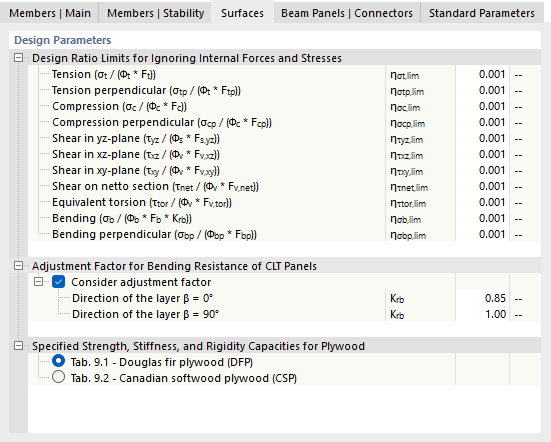

CSA
Meze využití pro ignorování vnitřních sil a napětí
Tato kategorie spravuje uživatelem definované mezní hodnoty, které se týkají velmi malých vnitřních sil: Je-li poměr η existujícího napětí k návrhové hodnotě odolnosti průřezu menší než mezní hodnota, napětí se při posouzení nebere v úvahu. Pozadí této volby je podrobněji popsáno v kapitole Stěžně | Základ.
Adaptabilní faktor pro ohybovou únosnost panelů z křížem lepeného dřeva
Při posouzení panelů z křížem lepeného dřeva by se měly podle [3] oddílu 8.1.4.3.1 vypočtené momentové únosnosti ve směru velké pevnosti (β = 0°) z konzervativních důvodů násobit součinitelem 0.85. Tento adaptabilní faktor pro ohyb mimo rovinu je standardně aktivován. Můžete zkontrolovat součinitele Krb pro směry vrstev a v případě potřeby je upravit.
Uvedené pevnostní a tuhostní kapacity pro překližku
Pro plochy z překližky platí v závislosti na materiálu různé pevnostní kapacity. Vyberte v seznamu odpovídající volbu:
