Para algunas normas está disponible el registro Superficies del diálogo 'Configuración del estado límite último' o 'Configuración de resistencia'. Aquí puede realizar los ajustes básicos para el cálculo de superficies de madera maciza, Madera laminada encolada o Madera maciza.
Los 'Parámetro de cálculo' están organizados en varias categorías, que difieren según la Norma de diseño. En los siguientes apartados se describen los parámetros de estas normas:

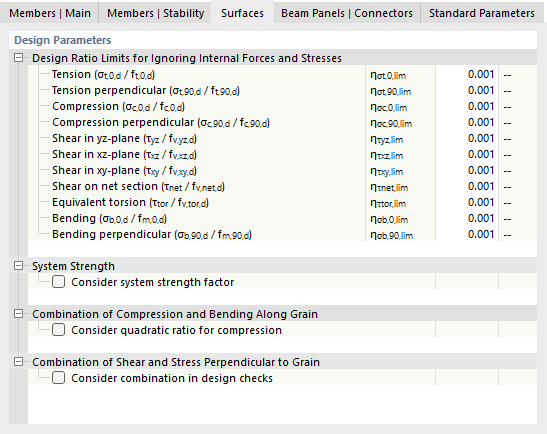

EN 1995
Límites de utilización para ignorar esfuerzos internos y tensiones
Esta categoría gestiona valores límite definidos por el usuario que afectan a tensiones muy pequeñas: si la relación η entre la tensión existente y el valor de cálculo de la resistencia es menor que el valor límite, la tensión no se considera en el cálculo. El fundamento de esta opción se describe con más detalle en el capítulo Barras | Base.
Resistencia del sistema
Si el sistema de distribución continua de cargas es capaz de transferir las cargas de una superficie a las superficies adyacentes en componentes estructurales similares con la misma separación (por ejemplo, vigas de forjado iguales dispuestas unas junto a otras), la resistencia de los componentes estructurales puede aumentarse según [1] 6.6 por el factor ksys. En este caso, active la casilla.
Combinación de compresión y flexión en la dirección de la fibra
Si no se realiza un análisis de estabilidad, según [1] 6.2.4(1), en el caso de acciones combinadas de flexión y compresión, la parte correspondiente a la compresión puede considerarse de forma cuadrática. Esta opción puede activarse para madera maciza, pero no para Madera contralaminada.
Combinación de cortante y tensión perpendicular a la dirección de la fibra
Si en los cálculos debe considerarse la interacción entre el cortante en el plano xy y la tracción o compresión perpendicular a la dirección de la fibra, active la casilla.
NDS
Límites de utilización para ignorar esfuerzos internos y tensiones
Esta categoría gestiona valores límite definidos por el usuario que afectan a tensiones muy pequeñas: si la relación η entre la tensión existente y el valor de cálculo de la resistencia es menor que el valor límite, la tensión no se considera en el cálculo. El fundamento de esta opción se describe con más detalle en el capítulo Barras | Base.
Factor de conservadurismo
En el cálculo de paneles de madera contralaminada, según ANSI/APA PRG 320, los momentos resistentes calculados en la dirección fuerte de resistencia (β = 0°) deben multiplicarse por el coeficiente 0,85 por motivos de conservadurismo. Este coeficiente para la flexión fuera del plano se denomina en el programa 'Factor de conservadurismo' Ccon y está activado como preajuste. Puede comprobar los coeficientes para las direcciones de las capas y ajustarlos si es necesario.
CSA
Límites de utilización para ignorar esfuerzos internos y tensiones
Esta categoría gestiona valores límite definidos por el usuario que afectan a esfuerzos internos muy pequeños: si la relación η entre la tensión existente y el valor de cálculo de la resistencia de la sección es menor que el valor límite, la tensión no se considera en el cálculo. El fundamento de esta opción se describe con más detalle en el capítulo Barras | Base.

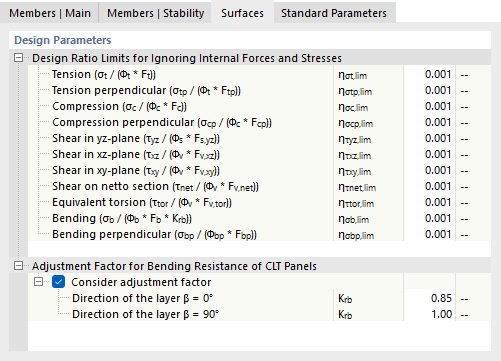

Factor de adaptación para la capacidad de flexión de paneles de madera contralaminada
En el cálculo de paneles de madera contralaminada, según [3] sección 8.1.4.3.1, los momentos resistentes calculados en la dirección fuerte de resistencia (β = 0°) deben multiplicarse por el coeficiente 0,85 por motivos de conservadurismo. Este factor de adaptación para la flexión fuera del plano está activado como preajuste. Puede comprobar los coeficientes Krb para las direcciones de las capas y ajustarlos si es necesario.

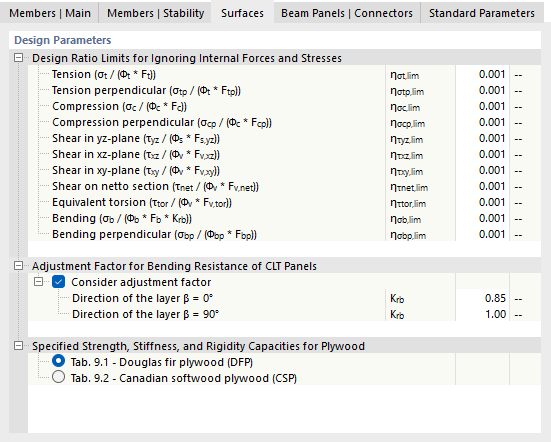

Capacidades de resistencia y rigidez indicadas para tablero contrachapado
Para superficies de tablero contrachapado se aplican distintas capacidades de resistencia según el material. Seleccione en la lista la opción adecuada:
