Para algumas normas, o registo Superfícies da caixa de diálogo 'Configuração de estado limite último' ou 'Configuração de resistência' está disponível. Aqui, definem-se as configurações básicas para o dimensionamento de superfícies de madeira dura, madeira laminada colada ou madeira maciça.
Os 'Parâmetros de dimensionamento' estão organizados em várias categorias, que diferem consoante a norma de dimensionamento. Nos seguintes capítulos, são descritos os parâmetros destas normas:

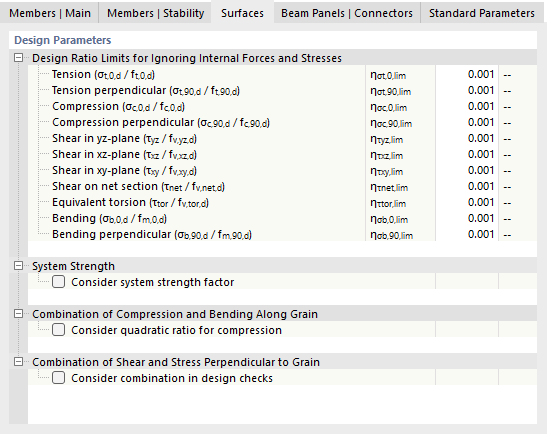

EN 1995
Valores limite de utilização para ignorar esforços internos e tensões
Esta categoria gere valores limite definidos pelo utilizador, que se referem a tensões muito pequenas: se a relação η entre a tensão existente e o valor de cálculo da resistência for inferior ao valor limite, a tensão não é considerada na verificação. O fundamento desta opção está descrito em detalhe no capítulo Barras | Geral.
Resistência do sistema
Se o sistema de distribuição contínua de cargas for capaz de transferir as cargas de uma superfície para superfícies adjacentes, em componentes estruturais semelhantes com distâncias iguais (por exemplo, vigas de pavimento idênticas lado a lado), a resistência dos componentes estruturais pode ser aumentada pelo fator ksys de acordo com [1] 6.6. Neste caso, marque a caixa de verificação.
Combinação de pressão e flexão na direção da fibra
Se não for realizada uma verificação de estabilidade, pode ser considerado, de acordo com [1] 6.2.4(1), o termo de pressão de forma quadrática em ações combinadas de flexão e pressão. Esta opção pode ser ativada para madeira dura, mas não para madeira laminada cruzada.
Combinação de corte e tensão perpendicular à direção da fibra
Se pretende considerar nas verificações a interação entre o corte no plano xy e a tração ou pressão perpendicular à direção da fibra, marque a caixa de verificação.
NDS
Valores limite de utilização para ignorar esforços internos e tensões
Esta categoria gere valores limite definidos pelo utilizador, que se referem a tensões muito pequenas: se a relação η entre a tensão existente e o valor de cálculo da resistência for inferior ao valor limite, a tensão não é considerada na verificação. O fundamento desta opção está descrito em detalhe no capítulo Barras | Geral.
Fator de conservadorismo
No dimensionamento de painéis de madeira laminada cruzada, os momentos resistentes calculados na direção de resistência forte (β = 0°) devem, de acordo com a ANSI/APA PRG 320, por razões de conservadorismo, ser multiplicados pelo coeficiente 0.85. Este coeficiente para a flexão fora do plano é denominado no programa 'Fator de conservadorismo' Ccon e está ativado por predefinição. Pode verificar os coeficientes para as direções das camadas e ajustá-los, se necessário.

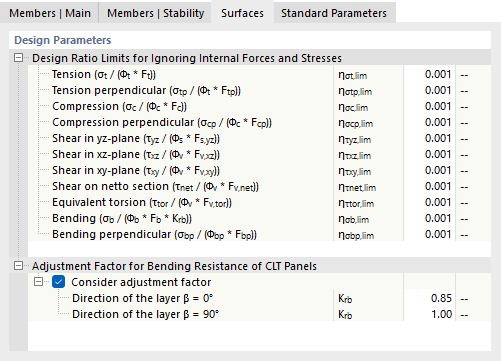

CSA
Valores limite de utilização para ignorar esforços internos e tensões
Esta categoria gere valores limite definidos pelo utilizador, que se referem a esforços internos muito pequenos: se a relação η entre a tensão existente e o valor de cálculo da resistência da secção transversal for inferior ao valor limite, a tensão não é considerada na verificação. O fundamento desta opção está descrito em detalhe no capítulo Barras | Geral.
Fator de ajuste para a capacidade de flexão de painéis de madeira laminada cruzada
No dimensionamento de painéis de madeira laminada cruzada, os momentos resistentes calculados na direção de resistência forte (β = 0°) devem, por razões de conservadorismo, ser multiplicados pelo coeficiente 0.85, de acordo com [3] secção 8.1.4.3.1. Este fator de ajuste para a flexão fora do plano está ativado por predefinição. Pode verificar os coeficientes Krb para as direções das camadas e ajustá-los, se necessário.

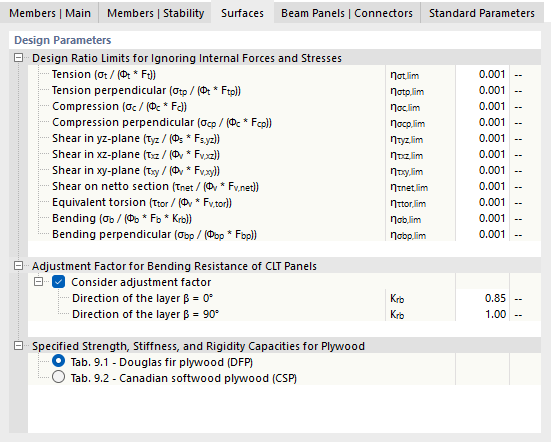

Capacidades de resistência e rigidez indicadas para contraplacado
Para superfícies de contraplacado aplicam-se capacidades de resistência diferentes consoante o material. Selecione na lista a opção adequada:
