Plusieurs modules complémentaires prennent en charge l’analyse dynamique dans RFEM 6 et RSTAB 9.
- Le module complémentaire Analyse modale est le module de base permettant de réaliser des analyses des vibrations propres pour des modèles de barres, de surfaces et de solides. Il constitue un prérequis à l’utilisation tous les autres modules complémentaires d’analyse dynamique.

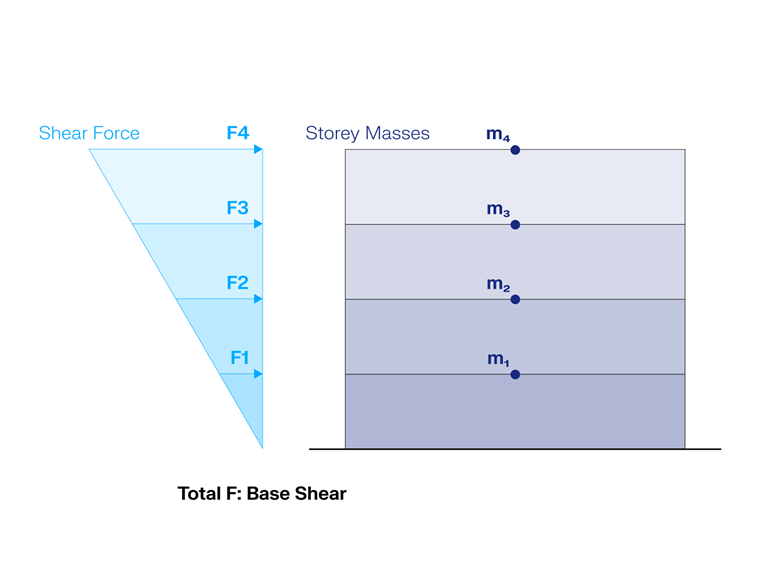

- Le module complémentaire Analyse du spectre de réponse permet de réaliser une analyse sismique à l’aide de l’analyse du spectre de réponse multimodale. Les spectres requis peuvent être créés conformément aux normes, être définis par l’utilisateur ou provenir d’une bibliothèque d’accélérogrammes de zones sismiques. Les forces statiques équivalentes sont alors générées.
- Le module complémentaire Analyse de la réponse harmonique est encore en cours de développement. Son objectif est de déterminer la réponse stationnaire du système pour des structures excitées périodiquement.
- Le module complémentaire Analyse de l’historique de temps permet une analyse dynamique des structures pour des excitations externes. Différentes fonctions d’excitation peuvent être définies sous forme de tableau ou en fonction du temps. Des méthodes de calcul linéaires et non linéaires sont disponibles.
- L’objectif du module complémentaire Analyse pushover est de déterminer les courbes pushover dans les systèmes non linéaires, de calculer la courbe de capacité bilinéaire équivalente, et de comparer la capacité de déformation existante et requise en tenant compte de la capacité de dissipation d’énergie.
Ce manuel décrit les modules complémentaire d’analyse dynamique pour les logiciels RFEM 6 et RSTAB 9. Étant donné que l’entrée des données et les fonctions des modules complémentaires sont similaires dans les deux logiciels, la description se concentre sur RFEM. Les explications sont également applicables pour RSTAB. Si des différences entre les logiciels doivent être notées, elles seront mentionnées dans la description.
Activer le module complémentaire

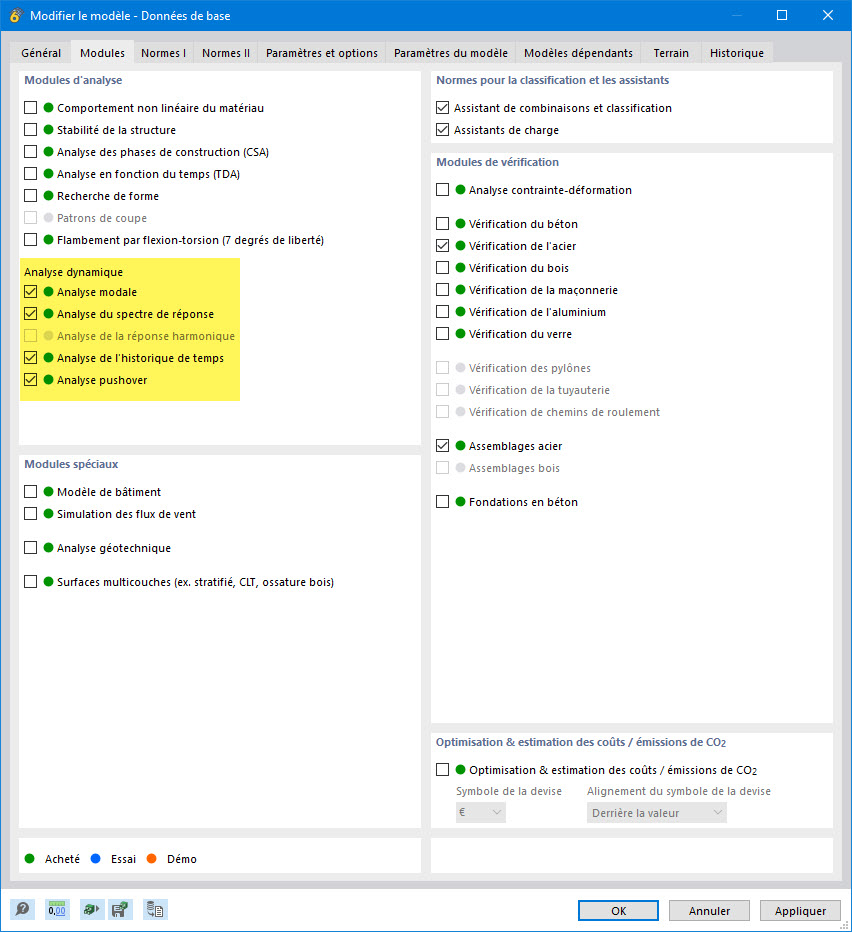

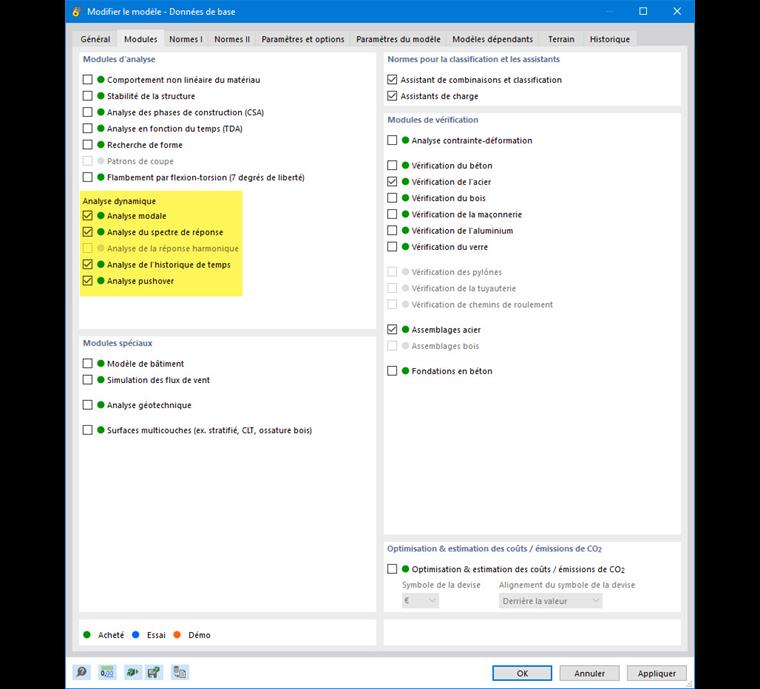

L’onglet Modules complémentaires des Données de base du modèle vous permet d’activer ou de désactiver l’utilisation des modules complémentaires d’analyse. Un point vert devant le nom du module complémentaire signifie que vous disposez d’une licence pour celui-ci. Un point orange ou bleu indique que l’utilisation du module complémentaire est uniquement disponible en version démo ou en version d’essai et que ses fonctionnalités sont limitées.
Définir la norme

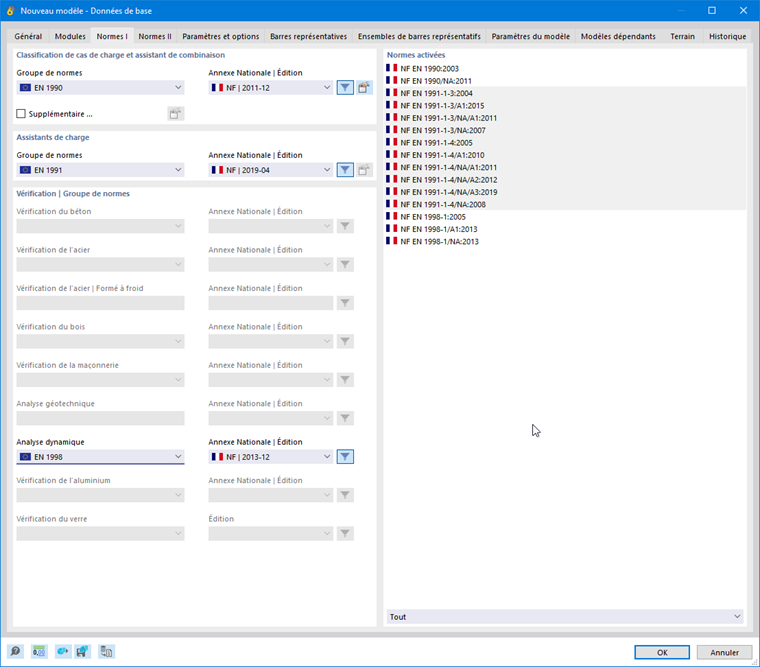

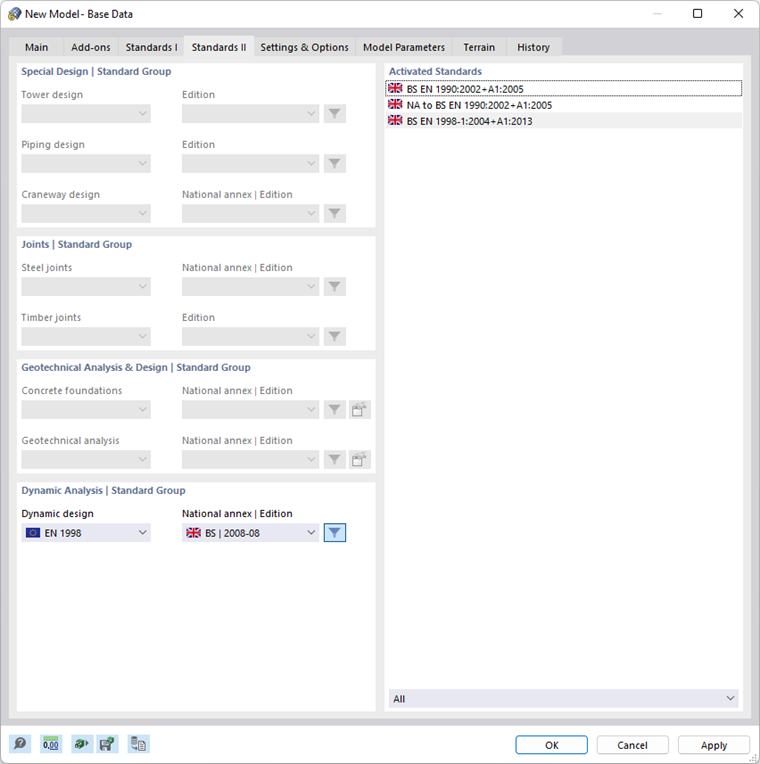

L’onglet Normes I des données de base vous permet de sélectionner la norme qui doit être utilisée pour l’analyse dynamique (voir aussi le chapitre Normes I du manuel de RFEM). Les boites de dialogue d’entrée pour l’analyse dynamique sont automatiquement adaptés à cette norme.
La description produit des modules complémentaire d’analyse dynamique répertorie les normes de calcul et les fonctionnalités actuellement disponibles.
Utiliser le module complémentaire dans RFEM/RSTAB

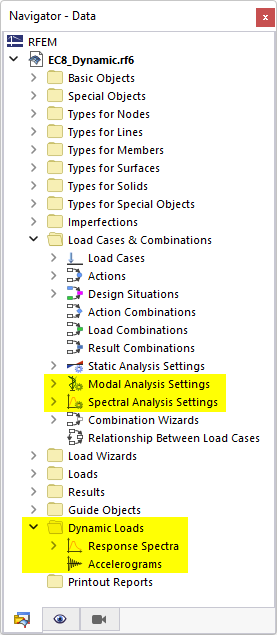

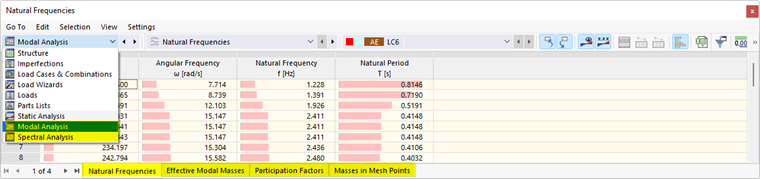

Si vous avez activé un module complémentaire d’analyse et défini la norme, l’interface utilisateur est augmentée avec de nouvelles entrées dans le navigateur, les tableaux et les boites de dialogue. Ainsi, les paramètres pour l’analyse dynamique sont complètement intégrés dans l’interface graphique du logiciel RFEM ou RSTAB.
