Complementos de análisis dinámico

Los análisis dinámicos en los programas RFEM 6 y RSTAB 9 se pueden realizar en varios complementos.

  • El complemento Análisis modal es el complemento básico que realiza análisis de vibraciones naturales para modelos de barras, superficies y sólidos. Es un requisito previo para todos los demás complementos dinámicos.

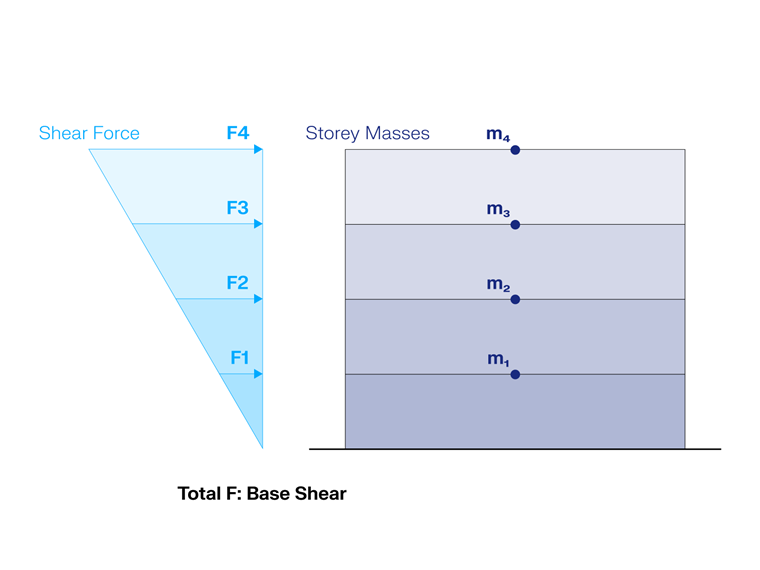

  • El complemento Análisis del espectro de respuesta le permite realizar un análisis sísmico utilizando el análisis del espectro de respuesta multimodal. Los espectros requeridos pueden ser definidos por el usuario o creados según las normas o desde una biblioteca con acelerogramas registrados en zonas sísmicas. A partir de esto, se generan las fuerzas estáticas equivalentes.
  • El complemento Análisis de respuesta armónica aún está en desarrollo. Su objetivo es determinar la respuesta del sistema estacionario para estructuras excitadas periódicamente.
  • El complemento Análisis en el dominio del tiempo permite un análisis dinámico de estructuras para excitaciones externas. Puede definir diferentes funciones de excitación en tablas o como una función del tiempo. El análisis en el dominio del tiempo se realiza utilizando el análisis modal o el análisis lineal implícito de Newmark.
  • El objetivo del complemento Análisis por empujes incrementales es determinar las curvas de empujes incrementales en sistemas no lineales, calcular la curva de capacidad bilineal equivalente y comparar la capacidad de deformación existente y necesaria, teniendo en cuenta la energía capacidad de disipación.

Este manual describe los complementos de análisis dinámico para los programas RFEM 6 y RSTAB 9. Dado que la entrada y las funciones de los complementos son similares en ambos programas, la descripción se centrará en RFEM. Sin embargo, las explicaciones también se aplican a RSTAB. Si hay alguna diferencia entre los programas, se mencionará en la descripción.

Información

Las superficies o sólidos solo son posibles en RFEM. Esto se supone conocido y no se menciona explícitamente en los capítulos individuales.

Activación del complemento

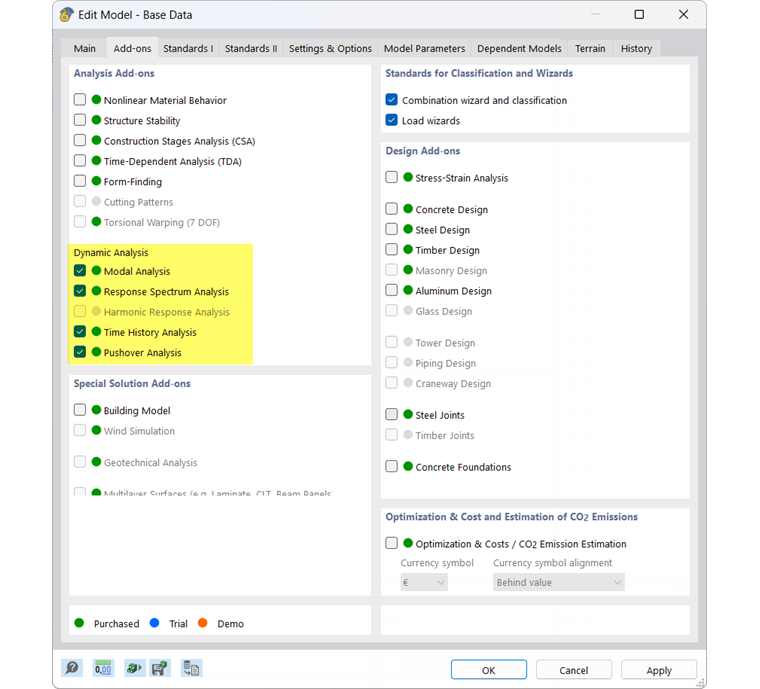

En la pestaña Complementos del Modelo - Datos básicos, puede activar el uso de los complementos de análisis Desactivar. Un punto verde delante de la descripción del complemento significa que tiene una licencia. Un punto naranja o azul indica que el complemento solo se puede usar como una demostración o como parte de una versión de prueba, y que la gama de funciones es limitada.

Definir norma

En la pestaña Normas I de los Datos básicos, puede seleccionar la norma que se va a utilizar para el análisis dinámico (véase también el capítulo 6/000021 Normas I del manual de RFEM). Los cuadros de diálogo de entrada del análisis dinámico se ajustan automáticamente a esta norma.

Las normas de diseño disponibles actualmente y un resumen del alcance funcional se pueden encontrar en los respectivos Producto Descripción de complementos para análisis dinámicos.

Uso del complemento en RFEM/RSTAB

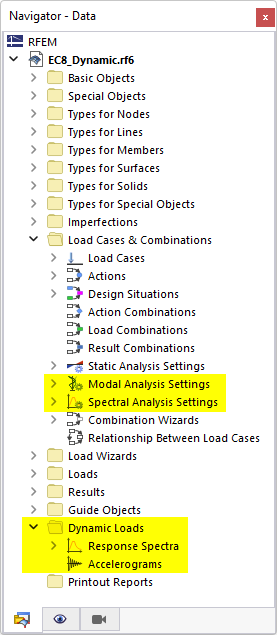

Si ha activado un complemento de análisis y ha definido la norma, la interfaz de usuario se amplía con algunas entradas nuevas en el navegador, las tablas y los cuadros de diálogo. De esta manera, los parámetros del análisis dinámico están completamente integrados en la interfaz de usuario del programa RFEM o RSTAB.

Consejo

En nuestro https://www.dlubal.com/es/descargas-e-informacion/documentos/manuales-en-linea/rfem-6-tutorial-dynamic-analysis-introductory-example puede puede ver el análisis dinámico en un modelo simple paso a paso.
