Analizy dynamiczne w programach RFEM 6 i RSTAB 9 można przeprowadzać w kilku rozszerzeniach.
- Rozszerzenie Analiza modalna jest podstawowym rozszerzeniem do przeprowadzania analizy drgań własnych dla modeli prętowych, powierzchniowych i bryłowych. Jest to warunek wstępny dla wszystkich innych rozszerzeń dynamicznych.

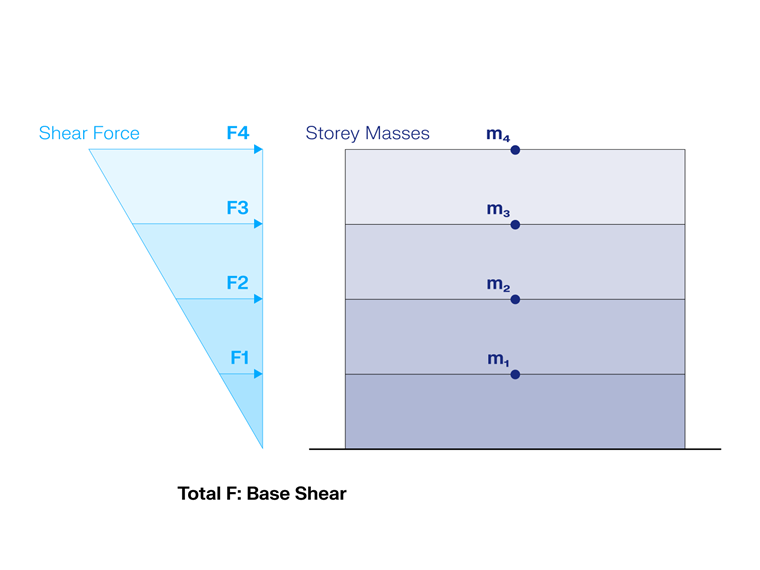

- Rozszerzenie Analiza spektrum odpowiedzi umożliwia przeprowadzenie analizy sejsmicznej przy użyciu multimodalnej analizy spektrum odpowiedzi. Wymagane spektra mogą być zdefiniowane przez użytkownika lub utworzone zgodnie z normami lub z biblioteki zawierającej akcelerogramy zarejestrowane w strefach sejsmicznych. Na tej podstawie generowane są równoważne siły statyczne.
- Rozszerzenie Analiza harmoniczna jest nadal w fazie rozwoju. Jego celem jest określenie odpowiedzi układu stacjonarnego dla konstrukcji wzbudzanych okresowo.
- Rozszerzenie Analiza historii czasowej umożliwia dynamiczną analizę konstrukcji pod kątem wzbudzeń zewnętrznych. W tabelach lub w funkcji czasu można definiować różne funkcje wzbudzenia. Analiza historii czasowej jest przeprowadzana za pomocą analizy modalnej lub liniowej analizy Newmarka.
- Celem rozszerzenia Analiza pushover jest określanie krzywych pushover w układach nieliniowych, obliczanie równoważnej krzywej nośności dwuliniowej oraz porównanie istniejącej i wymaganej nośności na odkształcenie z uwzględnieniem zdolność dyssypacji.
W niniejszej instrukcji opisano rozszerzenia do analizy dynamicznej dla programów RFEM 6 i RSTAB 9. Ponieważ dane wejściowe i funkcje rozszerzeń są podobne w obu programach, w opisie skupimy się na programie RFEM. Objaśnienia te dotyczą jednak również programu RSTAB. Ewentualne różnice między programami zostaną wspomniane w opisie.
Aktywacja rozszerzenia

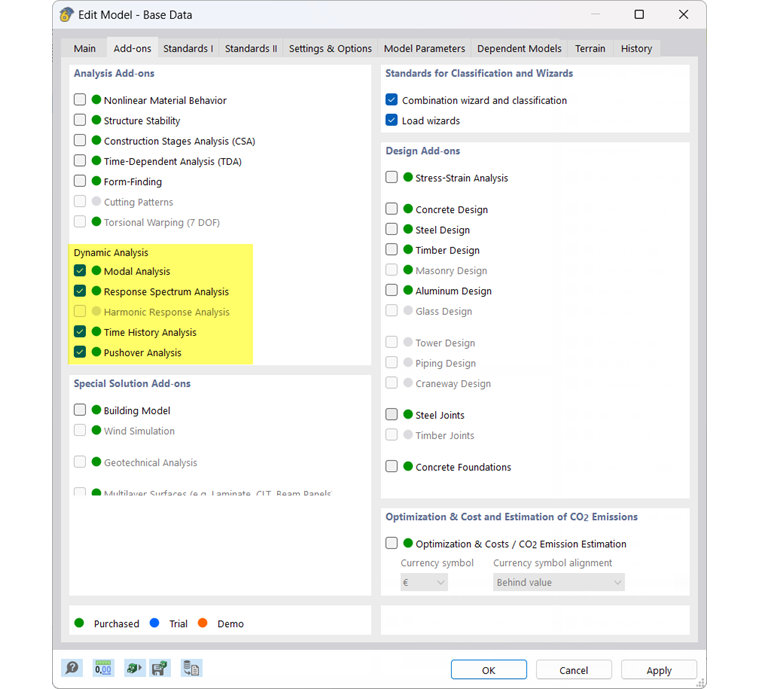

W zakładce Rozszerzenia dokumentu -6/000365 Model - dane podstawowe można aktywować stosowanie rozszerzenia do analizy Dezaktywować. Zielona kropka przed opisem rozszerzenia oznacza, że licencja jest dostępna. Pomarańczowa lub niebieska kropka oznacza, że rozszerzenie może być używane tylko jako wersja demonstracyjna lub jako część wersji trial oraz że zakres funkcji jest ograniczony.
Zdefiniuj normę

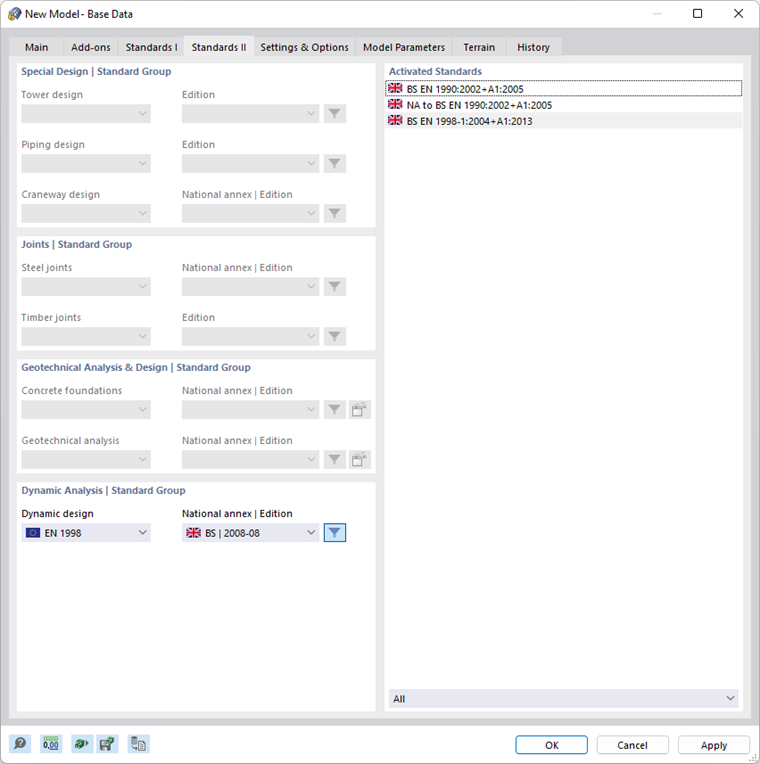

W zakładce Normy I w Danych podstawowych można wybrać normę, która zostanie zastosowana do analizy dynamicznej (zob. też Rozdział 6/000021 Normy I instrukcji obsługi programu RFEM). Okna dialogowe służące do wprowadzania danych dla analizy dynamicznej są automatycznie dostosowywane do tej normy.
Aktualnie dostępne normy projektowe oraz podsumowanie zakresu funkcjonalnego można znaleźć w odpowiednich Produkt Opis rozszerzeń do analizy dynamicznej.
Korzystanie z rozszerzenia w RFEM/RSTAB

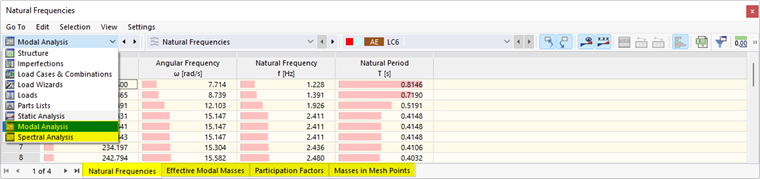

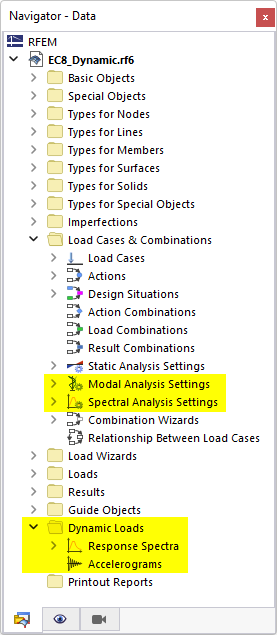

Po aktywowaniu rozszerzenia do analizy i zdefiniowaniu normy interfejs użytkownika został rozszerzony o nowe wpisy w nawigatorze, tabelach i oknach dialogowych. W ten sposób parametry analizy dynamicznej są w pełni zintegrowane z interfejsem użytkownika programu RFEM lub RSTAB.
